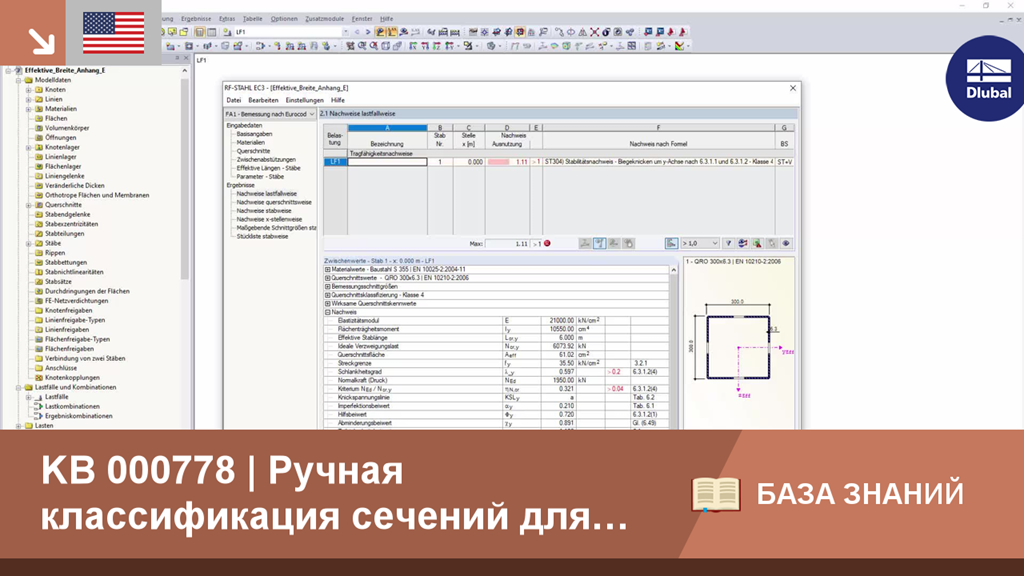

По умолчанию в расчетных модулях автоматически определяется у каждого стержня класс сечения и соответствующее загружение. Тем не менее в окне для ввода сечений может пользователь задать требуемый класс сечения также вручную, например, когда местная потеря устойчивости исключается расчетом.
KB 000778 | Ручная классификация сечений для расчета стальных и алюминиевых конструкций по норме Еврокод
Ссылки
У вас есть какие-нибудь вопросы?
![Manuelle Auswahl der Querschnittsklasse](/ru/webimage/010346/3014472/1_Manual_Definition_of_Cross-Section_Class.png?mw=512&hash=04f5243151ba895864e6d51f4e60d40867eaad56)
По умолчанию в расчетных модулях автоматически определяется у каждого стержня класс сечения и соответствующее загружение. Тем не менее в окне для ввода сечений может пользователь задать требуемый класс сечения также вручную, например, когда местная потеря устойчивости исключается расчетом.
![Основные типы части сечения](/ru/webimage/014717/2944998/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
С помощью классификации сечений определяются предел прочности и предельный угол поворота сечения при местной потере устойчивости частей сечения. В норме EN 1999‑1‑1, п. 6.1.4.2 (1) предусмотрены четыре основных класса сечения.
![Классы сечений](/ru/webimage/009823/467872/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Дополнительный модуль RF-/STEEL EC3 выполняет у каждого расчета подробную классификацию сечений еще до его начала. Damit wird die Empfindlichkeit aller Teile des Querschnitts in Bezug auf lokales Beulen bewertet. Die hierbei festgestellte Querschnittsklasse wirkt sich auf die Ermittlung der Tragfähigkeit und der Rotationskapazität aus.
![4 - Внутренние силы стержня № 2: Осевая сила без момента My](/ru/webimage/009751/2420193/04-de-png-png.png?mw=512&hash=64ce5d1c9f79b017bce7b7ad69f2fd78a6a57221)
Программа для расчета характеристик сечений SHAPE‑THIN определяет эффективные характеристики тонкостенных сечений по норме Еврокод 3 и Еврокод 9. В качестве альтернативы, программа позволяет выполнять пластический расчет основных сечений по симплекс-методу. При этом пластические запасы сечения итерационно рассчитываются для упруго определяемых внутренних сил. В следующем примере описываются эффективные характеристики сечения в области выреза прокатного двутавра. Затем результаты сравниваются с пластическим расчетом.
![Аддон «Стальные соединения для RFEM 6» | База данных компонентов](/ru/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
![Характерная для 002820 | Предельная пластическая деформация для швов](/ru/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
![Компонент "Плита базы"](/ru/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
![Характерная для 002807 | 3D изображение результатов FSM](/ru/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
