La classe de la section de chaque barre et de chaque cas de charge est déterminée automatiquement dans les paramètres par défaut des modules additionnel. L'utilisateur peut également définir manuellement la classe de la section dans la fenêtre de saisie de ses paramètres si le flambement local est exclu de la vérification, par exemple.

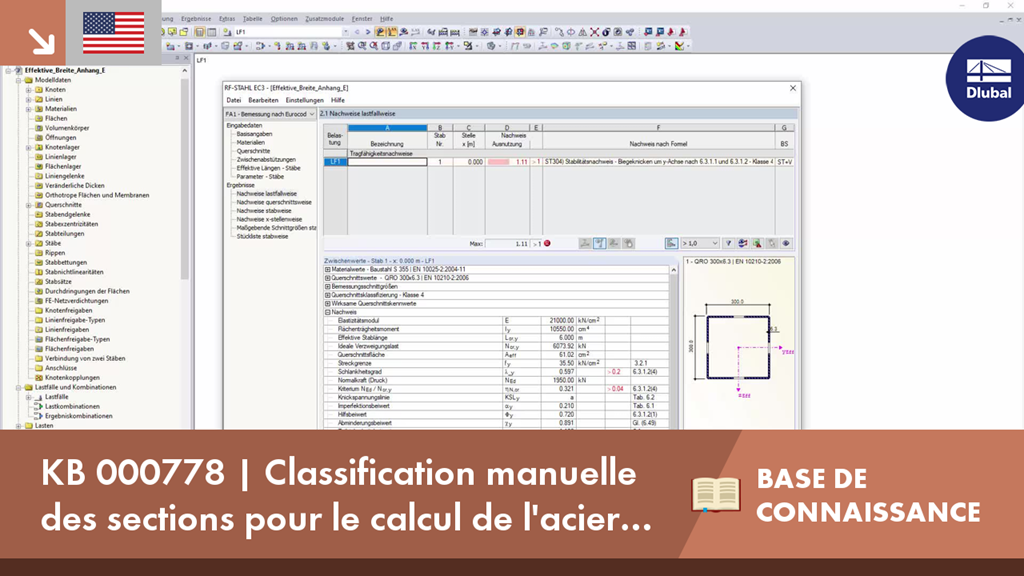

KB 000778 | Classification manuelle des sections pour le calcul de l'acier et de l'aluminium selon l'Eurocode
Liens
Avez-vous des questions ?
![Manuelle Auswahl der Querschnittsklasse](/fr/webimage/010346/3014466/1_Manual_Definition_of_Cross-Section_Class.png?mw=512&hash=04f5243151ba895864e6d51f4e60d40867eaad56)
La classe de la section de chaque barre et de chaque cas de charge est déterminée automatiquement dans les paramètres par défaut des modules additionnel. L'utilisateur peut également définir manuellement la classe de la section dans la fenêtre de saisie de ses paramètres si le flambement local est exclu de la vérification, par exemple.
![Types de base de pièces de section](/fr/webimage/014717/2944998/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
La classification des sections devrait déterminer la résistance limite et la capacité de rotation due au voilement local des parties de sections. Quatre classes sont définies dans la norme EN 1999‑1‑1, 6.1.4.2 (1)
![Querschnittsklassen](/fr/webimage/009823/2420608/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Le module additionnel RF-/STEEL EC3 procède à une classification de toutes les sections avant chaque vérification. Damit wird die Empfindlichkeit aller Teile des Querschnitts in Bezug auf lokales Beulen bewertet. La classe de section définie a un effet sur la détermination de la résistance et de capacité de rotation.
![4 - Efforts internes de la barre n ° 2: Force axiale sans moment My](/fr/webimage/009751/2420189/04-de-png-png.png?mw=512&hash=64ce5d1c9f79b017bce7b7ad69f2fd78a6a57221)
Le logiciel SHAPE-THIN détermine les propriétés de section efficace des sections à parois minces selon l'Eurocode 3 et l'Eurocode 9. Le programme permet également la vérification plastique des sections générales selon la méthode Simplex. Les réserves plastiques de la section sont calculées itérativement pour les efforts internes déterminés élastiquement. L'exemple suivant décrit les propriétés de section efficace dans la zone d'entaille d'un profilé en I laminé. Les résultats sont ensuite comparés avec l'analyse plastique.
![Module complémentaire « Assemblages acier pour RFEM 6 » | Bibliothèque de composants](/fr/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine d’assise » permet de vérifier des assemblages avec une platine et des ancrages coulés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
