Дополнительный модуль RF-/STEEL EC3 может выполнять расчет угловых швов для всех параметрических сварных сечений из базы данных сечений. Для этого в подробных настройках модуля должна быть активирована соответствующая опция. Кроме того, для расчета можно использовать также поверхностную модель.

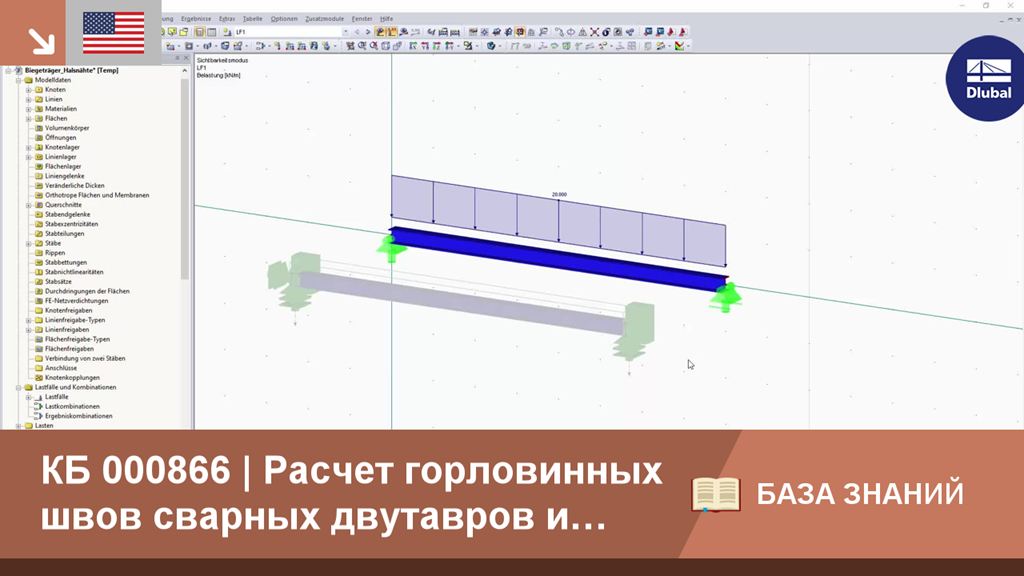

КБ 000866 | Расчет горловинных швов сварных двутавров и коробчатых профилей
Ссылки
У вас есть какие-нибудь вопросы?
![Активация расчета сварных швов в RF-/STEEL EC3](/ru/webimage/010282/2424268/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Напряжения для расчета сварного шва](/ru/webimage/010005/468312/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
В дополнительном модуле RF-STEEL Surfaces можно отобразить напряжения, важные для расчета сварных швов, например, по норме EN 1993-1-8, рисунок 4.5. При оценке компонентов напряжения необходимо учитывать местную систему координат xyz поверхностей.
![Толщина углового шва a для нормального (a) и глубокого (b)](/ru/webimage/009450/466893/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Угловой сварной шов является наиболее распространенным типом сварного шва в стальных строительных конструкциях. По норме EN 1993‑1‑8, 4.3.2.1 (1) [1], можно использовать угловые швы для соединения конструктивных элементов, у которых поверхности проплавления образуют угол от 60° до 120°.
![System und Last](/ru/webimage/008668/2669403/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Расчет холоднокатанных стальных изделий руководствуется указаниями из нормы EN 1993-1-3. Типовыми сечениями холодногнутых профилей являются U, C и Z-образные профили, а также цилиндрические профили и сигма-профили. Данные профили изготавливают из тонкостенного листового металла посредством роликового профилирования или гибки. При расчете на предельное состояние по несущей способности необходимо, кроме прочего, обеспечить, чтобы местное действие нагрузки не привело к смятию, нарушению целостности или местному изгибу стенки профиля. Данные воздействия могут быть вызваны как местными поперечными силами, передаваемыми от полки к стенке, так и опорными реакциями в точках опирания. В разделе 6.1.7 нормы EN 1993-1-3 подробно установлено, как можно определить сопротивление стенки Rw,Rd при местном действии нагрузки.
![Аддон «Стальные соединения для RFEM 6» | База данных компонентов](/ru/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
![Характерная для 002820 | Предельная пластическая деформация для швов](/ru/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
![Компонент "Плита базы"](/ru/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
![Характерная для 002807 | 3D изображение результатов FSM](/ru/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
Я задаю фильтр, но предупреждение о кручении снова появляется в том же месте x. Меняются ли расчетные внутренние силы или почему?
