Nieliniowa analiza przebiegu czasowego w RFEM 6

Czy mogę przeprowadzić nieliniową analizę przebiegu czasowego w RFEM 6?

Odpowiedź:

Dodatek Analiza historii czasowej w RFEM 6 jest ograniczony do liniowych układów konstrukcyjnych, co oznacza, że elementy nieliniowe są albo ignorowane, albo przekształcane w ich liniowe odpowiedniki. Analiza nieliniowa historii czasowej nie jest zatem bezpośrednio wspierana w RFEM 6 za pomocą dodatku Analiza historii czasowej.

Feature 002684 | Berechnung

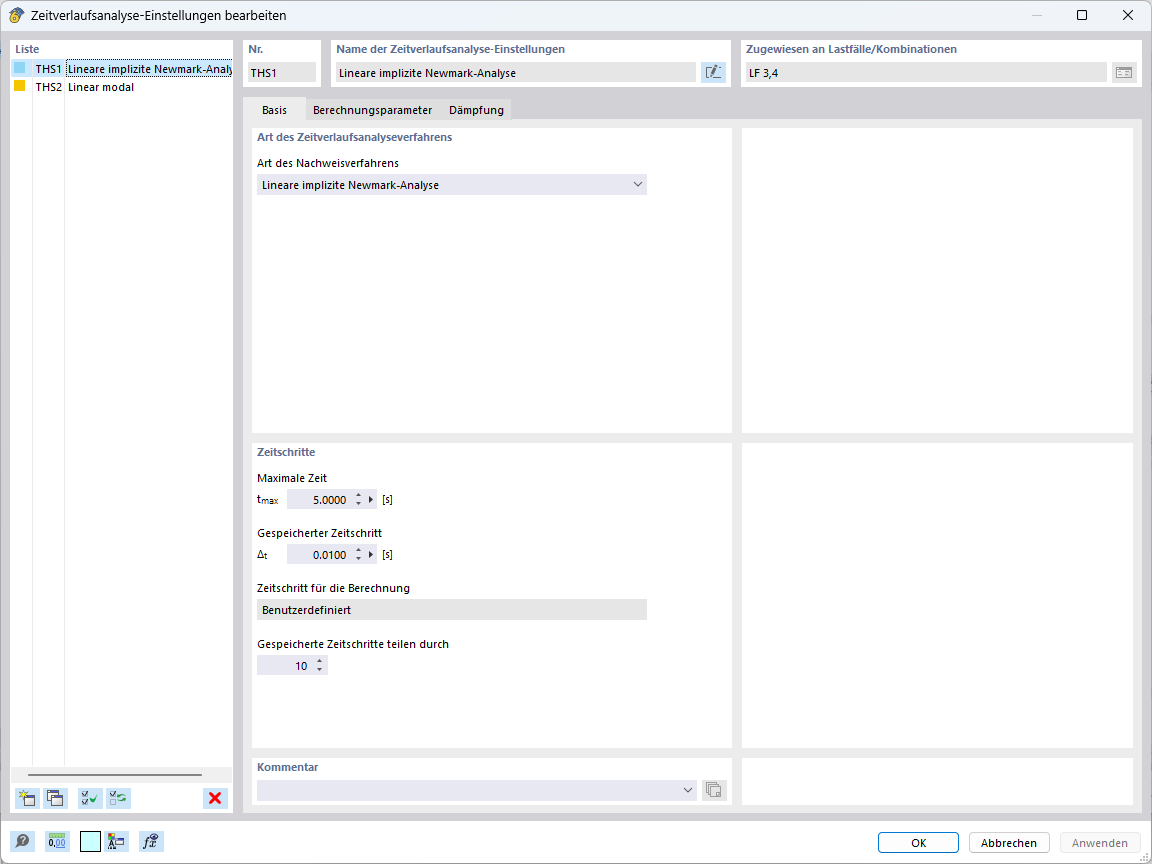

Zeitverlaufsanalyse-Einstellungen | Basis
Autor

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne dla klientów firmy Dlubal.

  • Mia: Asystentka AI
  • Najnowsze FAQ
Wydarzenia
Filmy wideo
Modele do pobrania
Artykuły w Bazie informacji
Przedstawienie procedury sprawdzania stateczności zgodnie z DIN EN 1992-1-1 w RFEM 6
W przypadku elementów i konstrukcji z betonu zbrojonego, na których zachowanie konstrukcyjne zgodnie z teorią drugiego rzędu znacząco wpływają oddziaływania, Eurokod 2 oferuje ogólną metodę opartą na nieliniowym wyznaczaniu sił wewnętrznych zgodnie z teorią drugiego rzędu (5.8.6). oraz metodą aproksymacyjną opartą na nominalnej krzywiźnie (5.8.8).

Celem tego artykułu technicznego jest przeprowadzenie obliczeń zgodnie z ogólną metodą Eurokodu 2 na przykładzie słupa żelbetowego.
Modell eines Stahlbetonbalkens, der durch Kriechen und Schwinden beeinflusst wird
Niniejszy artykuł techniczny dotyczy bezpośredniej analizy odkształceń belki żelbetowej z uwzględnieniem długotrwałych efektów pełzania i skurczu. Aby wyjaśnić bezpośrednie obliczenia, zgodnie z Eurokodem 2 (EN 1992-1-1, rozdz. 7.4.3), stosuje się belkę jednoprzęsłową. Szczególny nacisk położono na usztywnienie przy rozciąganiu, zachowanie w stanie zarysowanym, w oparciu o współczynnik rozkładu (parametr uszkodzenia) oraz uwzględnienie skurczu i pełzania.
KB 001925 | Projekt spoin pachwinowych AISC w RFEM 6
Naprężenia w spoinie między powierzchniami można określić za pomocą rozszerzenia Analiza naprężeniowo-odkształceniowa w programie RFEM 6. Ponadto można wprowadzić graniczne naprężenie określone zgodnie z obowiązującą normą, aby określić stopień naprężenia spoiny. Niniejszy artykuł skupia się na wymiarowaniu spoin pachwinowych zgodnie z AISC 360-22 [1] na dwóch przykładach z AISC, tom 1: Przykłady obliczeniowe [2].
Model analizy wyboczenia giętnego w oprogramowaniu do analizy statyczno-wytrzymałościowej.
W tym artykule przyjrzymy się różnym typom utraty stateczności, zagłębimy się w ich kluczowe cechy, przyczyny i sposób, w jaki pojawiają się w różnych układach konstrukcyjnych.
Zrzuty ekranu
Funkcje produktu
Cecha 002443 | Kontrola stanu zarysowania do analizy odkształcenia i szerokości rys

W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.

Można aktywować następujące ustawienia:

  • Stan zarysowania obliczony na podstawie powiązanego obciążenia
  • Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
  • Stan przekroju zarysowanego - niezależny od obciążenia
Cecha 002415 | Ulepszona segmentacja dla kontroli deformacji

W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.

Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.

Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.

Cecha 002416 | Prezentacja wyników przy użyciu płaszczyzny tnącej

Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.

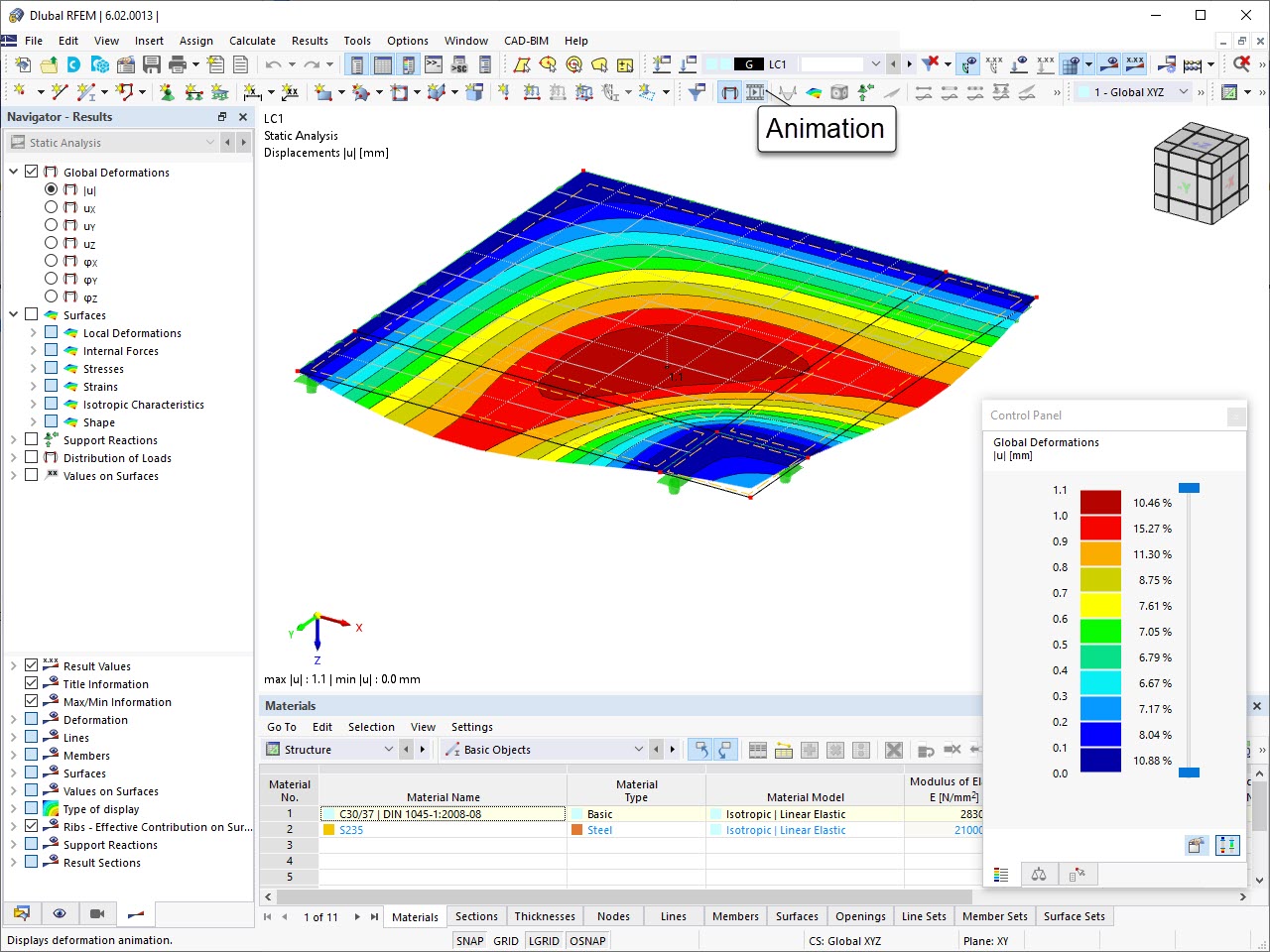

Cecha 002426 | Animacja deformacji
