Momenty oporu względem osi y, z

Q: W jaki sposób obliczane są momenty oporu względem osi y, z w PRZEKRÓJ 1, CIENIOWANIE i GRUBOŚĆ?

SHAPE-THIN/SHAPE-MASSIVE In DUENQ und DICKQ werden die Widerstandsmomente nach folgenden Formeln berechnet:Mit den so berechneten Widerstandsmomenten können Sie für unsymmetrische Querschnitte nicht direkt die extreme Normalspannung aus dem Biegemoment My bzw. Mz berechnen. RSECTION In RSECTION werden die Widerstandsmomente so bestimmt, dass sie die direkte Berechnung extremer Normalspannungen aus den Biegemomenten My bzw. Mz ermöglichen. Das Widerstandsmoment um die Achse y am Punkt i der Außenkontur des Querschnitts ermittelt sich wie folgt:Das Widerstandsmoment um die Achse z am Punkt i der Außenkontur des Querschnitts wird wie folgt bestimmt:Das minimale Widerstandmoment um die Achse y bzw. z ist das größte negative Widerstandsmoment der Punkte i. Das maximale Widerstandmoment um die Achse y bzw. z ist das kleinste positive Widerstandsmoment der Punkte i.Die maßgebenden Widerstandsmomente um die Achse y bzw. z werden wie folgt berechnet: Przykład Im Bild 1 ist ein um 10° geneigter Rechteckquerschnitt mit den Abmessungen b/h = 50/10 mm dargestellt.In DUENQ bzw. DICKQ ergeben sich die folgenden Widerstandsmomente Wy,min, Wy,max, Wz,min und Wz,max (siehe Bild 2):In RSECTION ergeben sich die folgenden Widerstandsmomente Wy,min, Wy,max, Wz,min und Wz,max (siehe Bild 3):

W jaki sposób obliczane są momenty oporu względem osi y, z w PRZEKRÓJ 1, CIENIOWANIE i GRUBOŚĆ?

Odpowiedź:

SHAPE-THIN/SHAPE-MASSIVE

In DUENQ und DICKQ werden die Widerstandsmomente nach folgenden Formeln berechnet:

W_{y, \min} = \frac{I_{y}}{e_{z, \min}}

I_y	Geometryczny moment bezwładności względem osi y
e_z,min	Maksymalna odległość od krawędzi w kierunku ujemnym osi środka ciężkości z

Minimalny moduł przekroju względem osi y

W_{y, \max} = \frac{I_{y}}{e_{z, \max}}

I_y	Geometryczny moment bezwładności względem osi y
e_z,max	Maksymalna odległość od krawędzi w kierunku dodatnim osi środka ciężkości z

Maksymalny moduł przekroju względem osi y

W_{z, \min} = \frac{I_{z}}{e_{y, \min}}

I_z	Geometryczny moment bezwładności względem osi z
e_y,min	Maksymalna odległość od krawędzi w kierunku ujemnym osi środka ciężkości y

Minimalny moduł przekroju względem osi z

W_{z, \max} = \frac{I_{z}}{e_{y, \max}}

I_z	Geometryczny moment bezwładności względem osi z
e_y,max	Maksymalna odległość od krawędzi w kierunku dodatnim osi środka ciężkości y

Maksymalny moduł przekroju względem osi z

Mit den so berechneten Widerstandsmomenten können Sie für unsymmetrische Querschnitte nicht direkt die extreme Normalspannung aus dem Biegemoment M_y bzw. M_z berechnen.

RSECTION

In RSECTION werden die Widerstandsmomente so bestimmt, dass sie die direkte Berechnung extremer Normalspannungen aus den Biegemomenten M_y bzw. M_z ermöglichen.

Das Widerstandsmoment um die Achse y am Punkt i der Außenkontur des Querschnitts ermittelt sich wie folgt:

W_{y, i} = \frac{I_{y} \cdot I_{z} - {I_{yz}}^{2}}{I_{z} \cdot z_{i} - I_{yz} \cdot y_{i}}

I_y	Geometryczny moment bezwładności względem osi y
I_z	Geometryczny moment bezwładności względem osi z
I_yz	Moment odśrodkowy względem osi y i z
y_i	Współrzędna y punktu i w układzie osi y,z
z_i	Współrzędna z punktu i w układzie osi y,z

Wskaźnik wytrzymałości przekroju w punkcie i względem osi y

Das Widerstandsmoment um die Achse z am Punkt i der Außenkontur des Querschnitts wird wie folgt bestimmt:

W_{z, i} = \frac{I_{y} \cdot I_{z} - {I_{yz}}^{2}}{I_{y} \cdot y_{i} - I_{yz} \cdot z_{i}}

I_y	Geometryczny moment bezwładności względem osi y
I_z	Geometryczny moment bezwładności względem osi z
I_yz	Moment odśrodkowy względem osi y i z
y_i	Współrzędna y punktu i w układzie osi y,z
z_i	Współrzędna z punktu i w układzie osi y,z

Moment oporu w punkcie i względem osi z

Das minimale Widerstandmoment um die Achse y bzw. z ist das größte negative Widerstandsmoment der Punkte i. Das maximale Widerstandmoment um die Achse y bzw. z ist das kleinste positive Widerstandsmoment der Punkte i.

Die maßgebenden Widerstandsmomente um die Achse y bzw. z werden wie folgt berechnet:

W_{y} = \min (|W_{y, \min}|, |W_{y, \max}|)

W_y,min	Maksymalny ujemny wskaźnik wytrzymałości przekroju względem osi y
W_y,max	Minimalny dodatni moduł przekroju względem osi y

Wskaźnik wytrzymałości na zginanie względem osi y

W_{z} = \min (|W_{z, \min}|, |W_{z, \max}|)

W_z,min	Maksymalny ujemny wskaźnik wytrzymałości przekroju względem osi z
W_z,max	Minimalny dodatni moduł przekroju względem osi z

Moment oporu względem osi z

Przykład

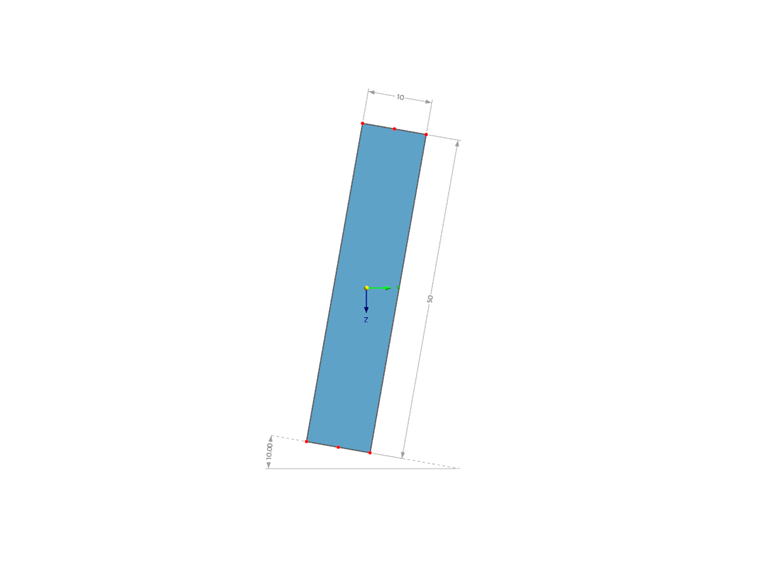

Im Bild 1 ist ein um 10° geneigter Rechteckquerschnitt mit den Abmessungen b/h = 50/10 mm dargestellt.

1 Przekrój prostokątny s/w = 50/10 mm, nachylony o 10°

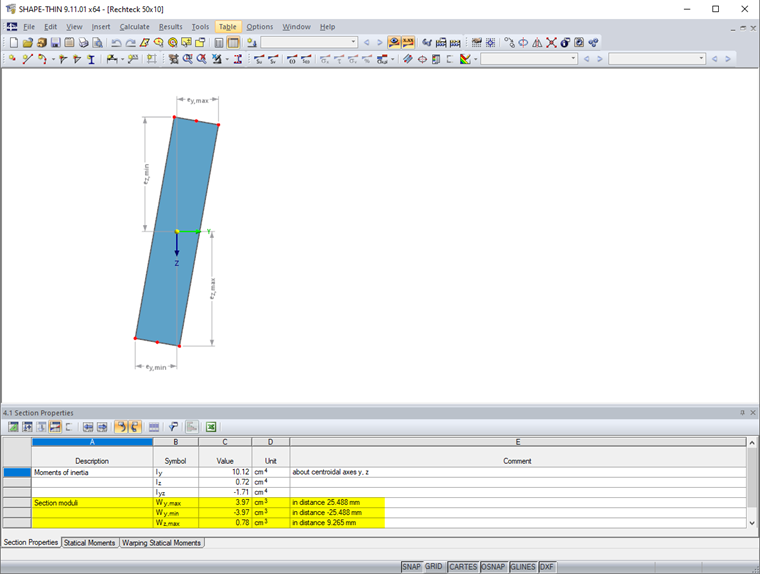

In DUENQ bzw. DICKQ ergeben sich die folgenden Widerstandsmomente W_y,min, W_y,max, W_z,min und W_z,max (siehe Bild 2):

2 Momenty oporu względem osi y, z

W_{y, \min} = \frac{I_{y}}{e_{z, \min}} = \frac{10.12}{- 2.5488} = - 3.97 {cm}^{3}

Minimalny moduł przekroju względem osi y

W_{y, \max} = \frac{I_{y}}{e_{z, \max}} = \frac{10.12}{2.5488} = 3.97 {cm}^{3}

Maksymalny moduł przekroju względem osi y

W_{z, \min} = \frac{I_{z}}{e_{y, \min}} = \frac{0.72}{- 0.9265} = - 0.78 {cm}^{3}

Minimalny moduł przekroju względem osi z

W_{z, \max} = \frac{I_{z}}{e_{y, \max}} = \frac{0.72}{0.9265} = 0.78 {cm}^{3}

Maksymalny moduł przekroju względem osi z

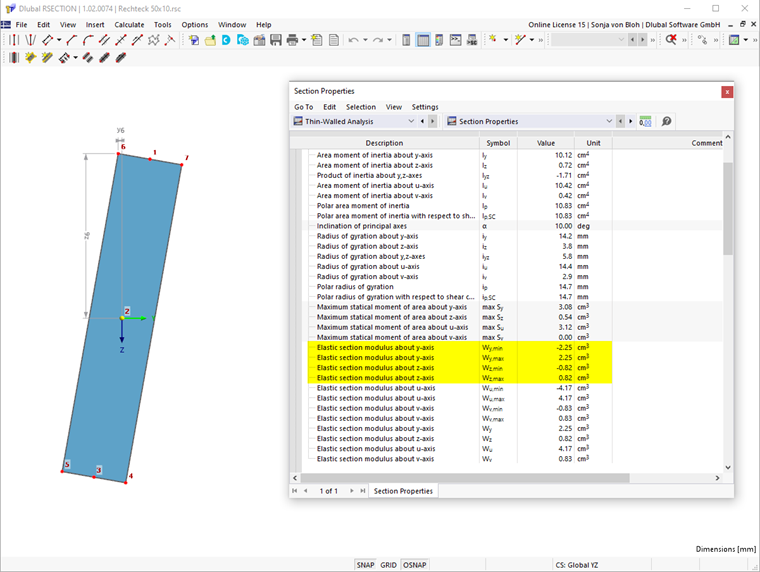

In RSECTION ergeben sich die folgenden Widerstandsmomente W_y,min, W_y,max, W_z,min und W_z,max (siehe Bild 3):

3 Momenty oporu względem osi y, z

W_{y, \min} = \frac{I_{y} \cdot I_{z} - {I_{yz}}^{2}}{I_{z} \cdot z_{6} - I_{yz} \cdot y_{6}} = \frac{10.12 \cdot 0.72 - {(- 1.71)}^{2}}{0.72 \cdot (- 2.549) - (- 1.71) \cdot (- 0.058)} = - 2.25 {cm}^{3}

Minimalny wskaźnik przekroju względem osi y (punkt 6)

W_{y, \max} = \frac{I_{y} \cdot I_{z} - {I_{yz}}^{2}}{I_{z} \cdot z_{4} - I_{yz} \cdot y_{4}} = \frac{10.12 \cdot 0.72 - {(- 1.71)}^{2}}{0.72 \cdot 2.549 - (- 1.71) \cdot 0.058} = 2.25 {cm}^{3}

Maksymalny wskaźnik przekroju względem osi y (punkt 4)

W_{z, \min} = \frac{I_{y} \cdot I_{z} - {I_{yz}}^{2}}{I_{y} \cdot y_{5} - I_{yz} \cdot z_{5}} = \frac{10.12 \cdot 0.72 - {(- 1.71)}^{2}}{10.12 \cdot (- 0.927) - (- 1.71) \cdot 2.375} = - 0.82 {cm}^{3}

Minimalny wskaźnik przekroju względem osi z (punkt 5)

W_{z, \min} = \frac{I_{y} \cdot I_{z} - {I_{yz}}^{2}}{I_{y} \cdot y_{7} - I_{yz} \cdot z_{7}} = \frac{10.12 \cdot 0.72 - {(- 1.71)}^{2}}{10.12 \cdot 0.927 - (- 1.71) \cdot (- 2.375)} = 0.82 {cm}^{3}

Maksymalny wskaźnik przekroju względem osi z (punkt 7)
