Nowy most powinien zastąpić istniejący Hervester Bridge nr 423, który został sklasyfikowany jako zniszczony. Po zamontowaniu na skarpie, został on krok po kroku przepchnięty przez kanał Wesel-Datteln. Do przeniesienia konstrukcji na drugi brzeg wykorzystano ponton.
Klient Dlubal Software, firma grbv Ingenieure im Bauwesen GmbH & Co.KG z Hanoweru, była odpowiedzialna za planowanie i projekt konstrukcyjny na etapie szkicu. Do obliczeń konstrukcyjnych grbv wykorzystał program RSTAB. Zwieńczeniem prac planistycznych było opracowanie dokumentacji przetargowej.
Klient
Niemieckie Biuro Dróg Wodnych i Żeglugi w Duisburg-Meiderich
www.wsa-duisburg-meiderich.wsv.de
Projektowanie architektoniczne i konstrukcyjne
grbv Ingenieure im Bauwesen GmbH & Co. KG, Hanower, Niemcy
www.grbv.de
Konstrukcja
AMAND GmbH & Co.KG
www.amand.de

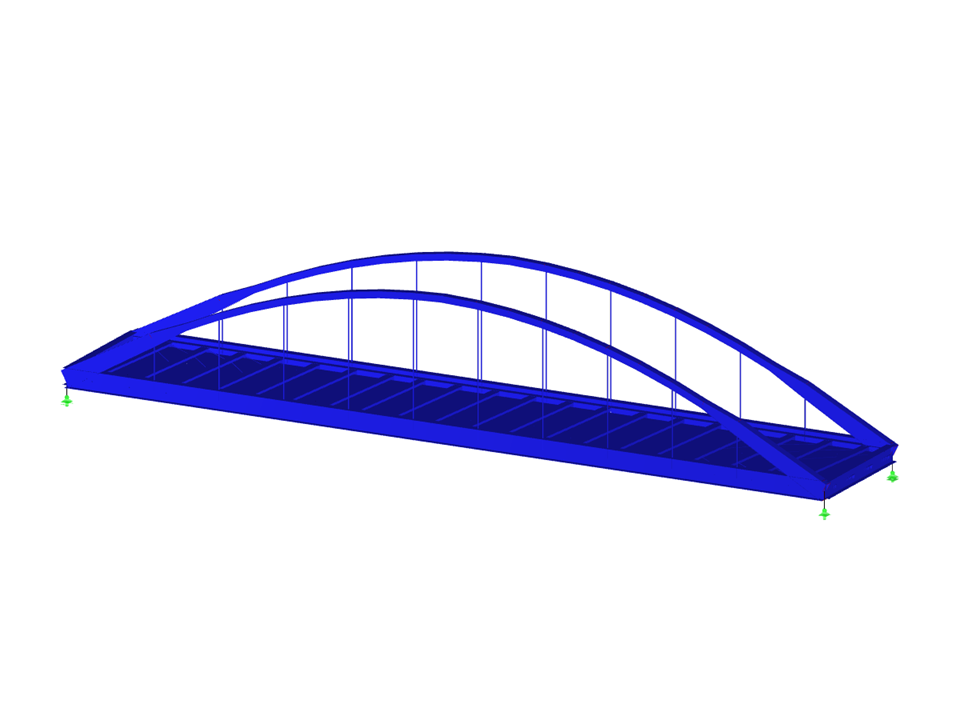

Model 3D (© grbv)
Konstrukcja mostu wykonana ze stali
Liczba węzłów | 190 |
Liczba prętów | 342 |
Ilość przypadków obciążenia | 28 |
Liczba kombinacji wyników | 23 |
Ciężar całkowity | 460,213 t |
Wymiary (metryczne) | 75,459 x 13,990 x 13,644 m |
Wymiary (imperialne) | 247.57 x 45.9 x 44.76 feet |
Wersja programu | 8.14.01 |
