Rozwijanie obliczeń zmęczeniowych

Staram się zrozumieć obliczenia zmęczeniowe. I think these calculations are only presented folded in UC in the output document (see beneath). Is there a way to unfold the calculation?

Odpowiedź:

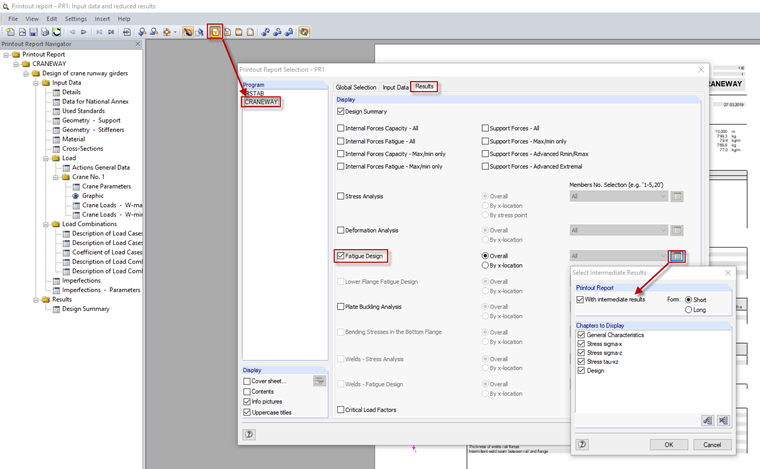

Jeżeli chcą Państwo zobaczyć wyniki w protokole wydruku ze wszystkimi szczegółami, proszę kliknąć na przycisk "Wybierz tematykę protokołu wydruku" na pasku narzędzi protokołu wydruku. Now, you can select the program where you want to see the detailed results. After that, you select the "Results" tab and here the chapter that are you interested in. On the right side, you can open the "Details" menu. At least you have to enable the "With intermediate results" option.

FAQ|002686
PL | Flaga faq
FAQ 002686 | Próbuję zrozumieć obliczenia zmęczeniowe. Wierzę, że te obliczenia ...
Ustawienia wyświetlania wyników szczegółowych w protokole wydruku
Ustawienia wyświetlania wyników szczegółowych w protokole wydruku
Autor

Pan Flori jest kierownikiem zespołu wsparcia technicznego i zapewnia wsparcie techniczne dla klientów firmy Dlubal Software.
