Calcoli a fatica dispiegati

Cerco di capire i calcoli a fatica. I think these calculations are only presented folded in UC in the output document (see beneath). Is there a way to unfold the calculation?

Risposta:

Se desideri vedere i risultati nella relazione di calcolo con tutti i dettagli, premi il pulsante "Seleziona argomenti per la relazione di calcolo" nella barra degli strumenti della relazione di calcolo. Now, you can select the program where you want to see the detailed results. After that, you select the "Results" tab and here the chapter that are you interested in. On the right side, you can open the "Details" menu. At least you have to enable the "With intermediate results" option.

FAQ|002686
IT-US | Bandiera FAQ
FAQ 002686 | Sto cercando di capire i calcoli della fatica. Credo che questi calcoli saranno ...

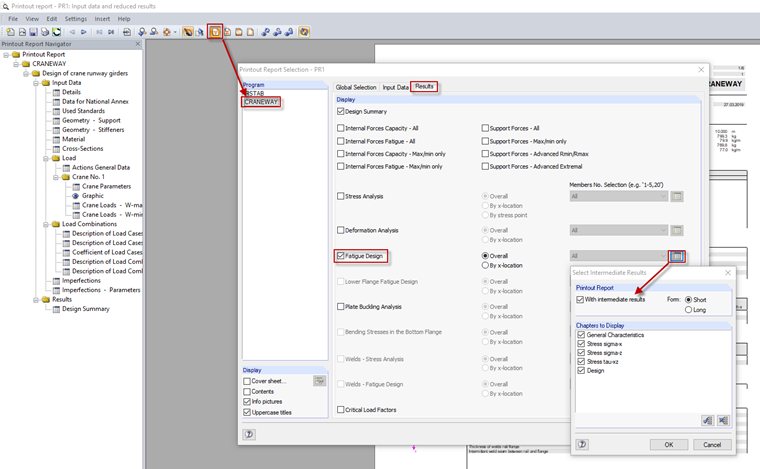

Impostazioni per visualizzare i risultati dettagliati nella relazione di calcolo
Impostazioni per visualizzare i risultati dettagliati nella relazione di calcolo
Autore

Il signor Flori è il leader del team di assistenza clienti e fornisce supporto tecnico per i clienti di Dlubal Software.

  • Mia: Assistente AI
  • Più recenti FAQ
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base

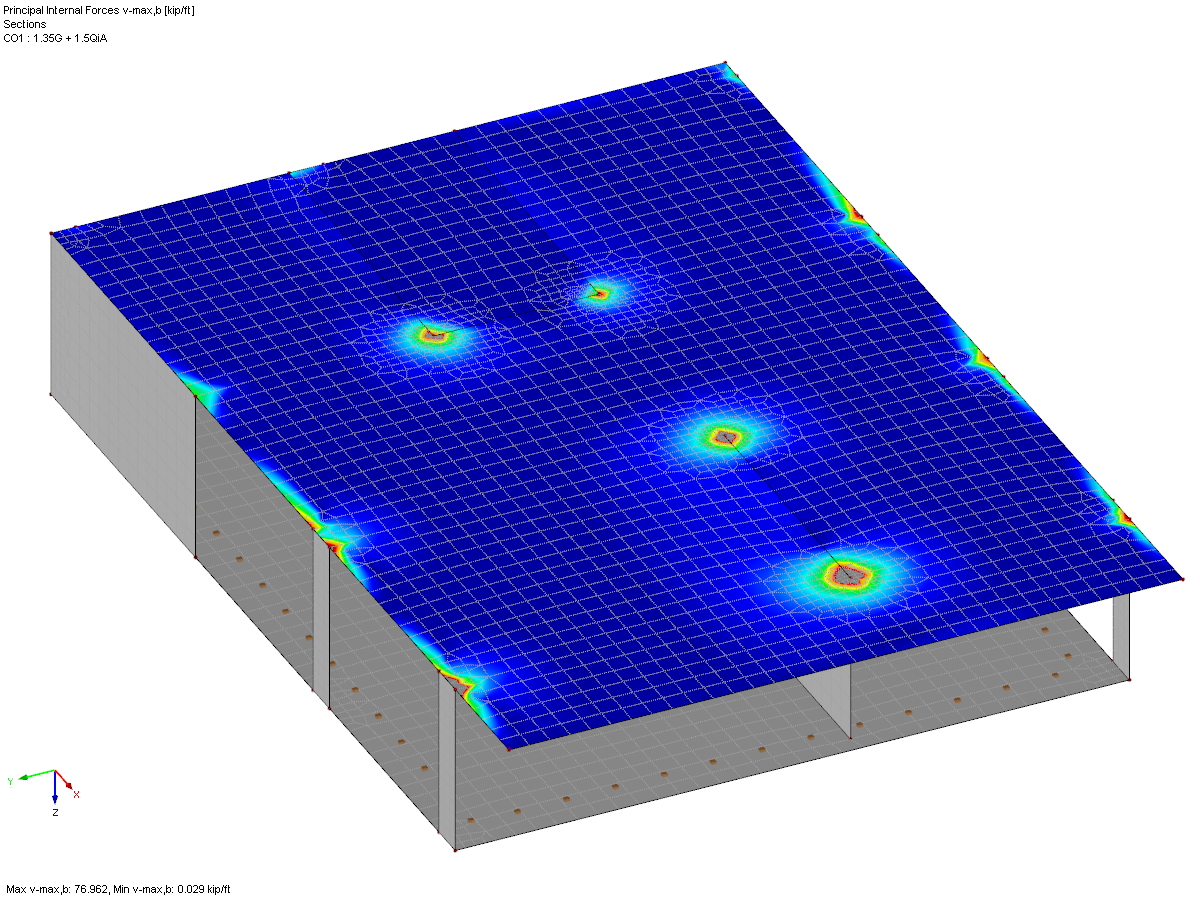

Distribuzione della forza interna principale v_max, b nel solaio
In RF-PUNCH Pro, è possibile eseguire le verifiche a taglio-punzonamento sugli angoli delle pareti e sulle estremità delle pareti. La base per la verifica è il carico di punzonamento, che è determinato automaticamente dalle forze interne di RFEM nella superficie collegata. Poiché le forze interne della superficie dal calcolo di RFEM possono essere soggette all'influenza delle posizioni di singolarità, questo può anche avere un'influenza negativa sul carico di punzonamento determinato nell'angolo o nell'estremità della parete. In questo articolo vengono descritte le opzioni di ottimizzazione che è possibile utilizzare per ridurre al minimo l'influenza sfavorevole.
Punzonatura a taglio senza testa della colonna ingrandita
In RF-PUNCH Pro, i capitelli dei pilastri possono essere disposti in punti a taglio-punzonamento, aumentando così la resistenza alla forza di taglio di una soletta in cemento armato. Nel seguente articolo, mostreremo la verifica a taglio-punzonamento con l'applicazione opzionale di un pilastro con capitello.

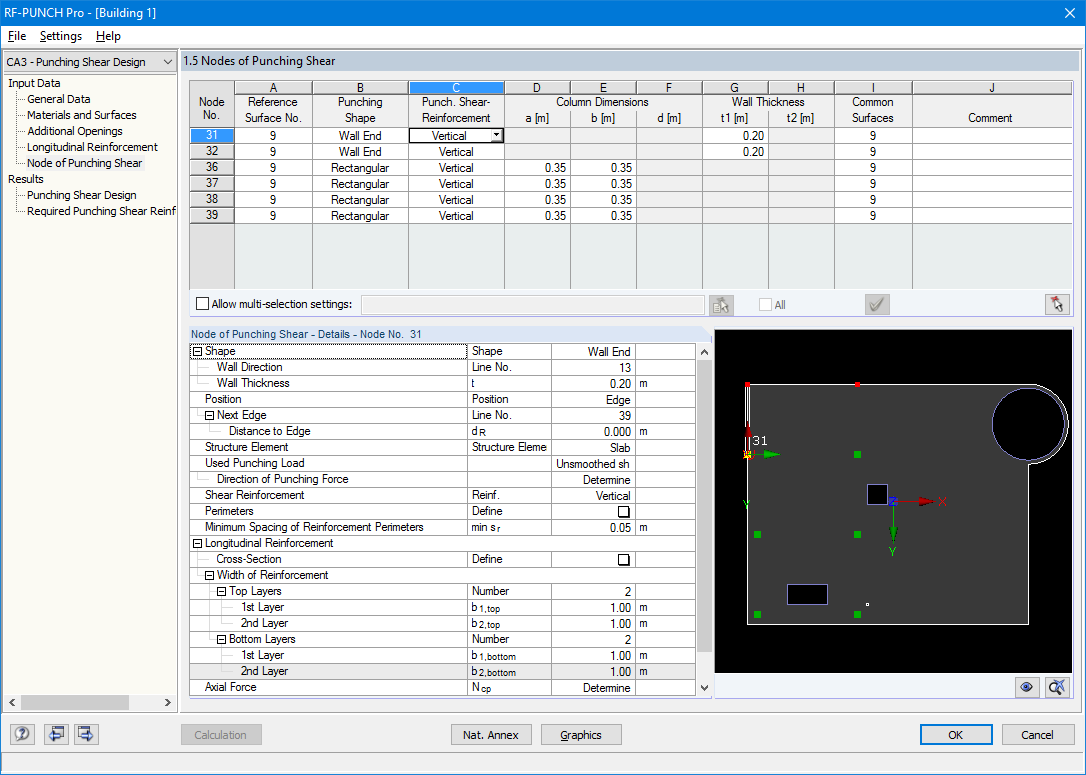

Tabella di immissione 1.5 Nodi di taglio a taglio
RF-PUNCH Pro esegue la verifica a taglio-punzonamento su posizioni di applicazione di carico concentrato (collegamento di colonne, vincolo esterno e carico del nodo), nonché sulle estremità delle pareti e sugli angoli delle pareti.

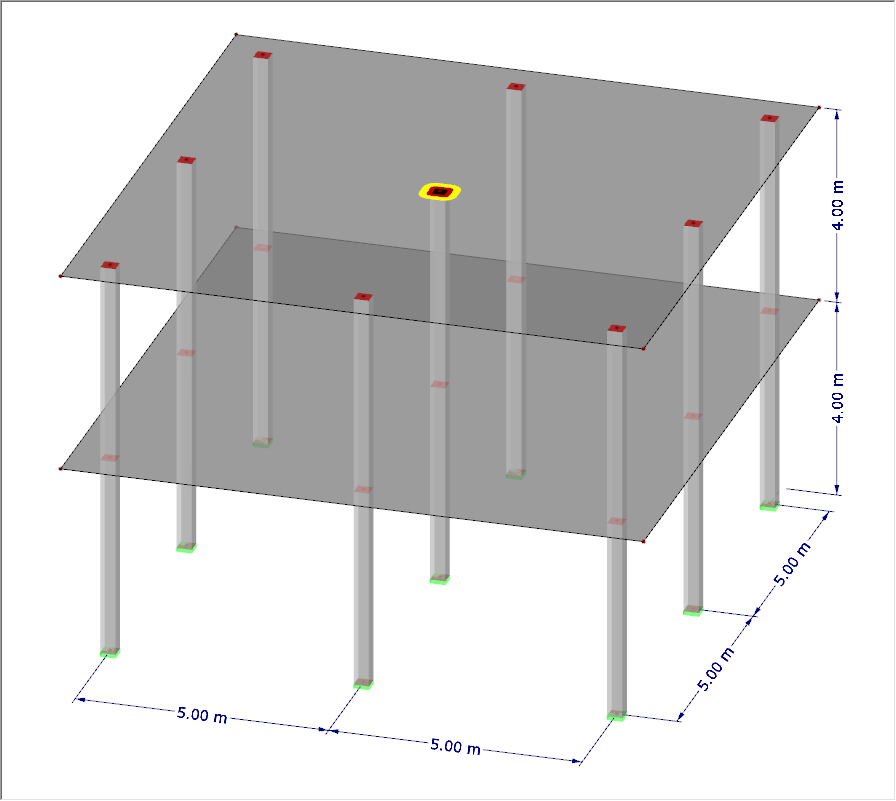

Beispielmodell
Con RF-PUNCH Pro, la verifica a taglio-punzonamento può essere eseguita secondo 6.4, EN 1992-1-1. Nel seguente esempio, la verifica secondo DIN EN 1992-1-1 sarà presentata prima con la verifica automatica dei perimetri interno ed esterno e poi sulla base dei perimetri interni definiti dall'utente su un semplice esempio.
Screenshot
Caratteristiche del prodotto

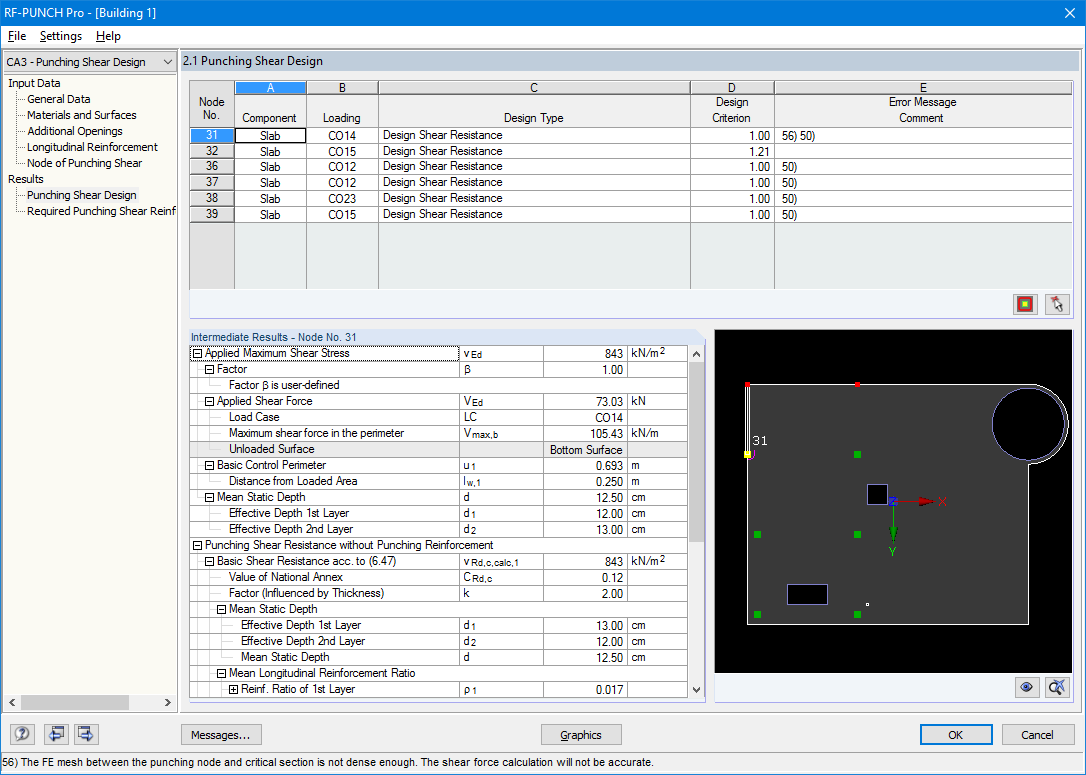

Output del progetto di taglio a punzonamento individuale

Il carico di punzonamento può essere determinato da un singolo carico (dalla colonna/carico/vincolo esterno del nodo) e dalla distribuzione della forza di taglio smussata o non smussata lungo il perimetro di controllo, oppure può essere definito dall'utente.

Poiché il modulo è completamente integrato in RFEM, tutti i nodi di taglio-punzonamento sulla superficie di riferimento sono noti. Pertanto, è possibile verificare la collisione dei perimetri determinati con quelli delle colonne vicine.

Definizione dei parametri di taglio a punzonamento

Dopo aver aperto il modulo, vengono preimpostati i materiali e gli spessori delle superfici definiti in RFEM. I nodi da progettare sono riconosciuti automaticamente ma possono anche essere modificati dall'utente.

È possibile considerare le aperture nell'area a rischio di taglio-punzonamento. Le aperture possono essere trasferite da RFEM o specificate solo in RF-PUNCH Pro in modo che non influiscano sulle rigidezze del modello RFEM.

I parametri dell'armatura longitudinale sono il numero e la direzione degli strati e del copriferro, specificati separatamente per la parte superiore e inferiore della soletta superficie per superficie.
Un'ulteriore finestra di input consente la definizione di tutti gli altri particolari dei nodi a taglio-punzonamento.
Il modulo riconosce la posizione del nodo di punzonamento e imposta automaticamente se il nodo si trova al centro della soletta, sul bordo della soletta o nell'angolo della soletta.

Inoltre, è possibile impostare il carico di punzonamento, il coefficiente di incremento del carico β e l'armatura longitudinale esistente. Opzionalmente, i momenti minimi possono essere attivati per determinare l'armatura longitudinale necessaria e la testa della colonna allargata.

Per garantire un chiaro e semplice controllo, la piastra viene sempre mostrata con i corrispondenti nodi a taglio-punzonamento. È anche possibile aprire il programma di verifica di HALFEN, un produttore tedesco di rotaie di taglio. Tutti i dati di RFEM possono essere importati in questo programma per un'ulteriore elaborazione facile ed efficace.

Dummy image
  • Importazione dei dati e dei risultati rilevanti da RFEM
  • Librerie dei materiali e delle sezioni trasversali integrate modificabili
  • L'estensione del modulo EC2 per RFEM consente la progettazione di aste in cemento armato secondo EN 1992-1: 2004 (Eurocodice 2) e le seguenti Appendici Nazionali:
    • De | Bandiera DIN EN 1992-1-1/NA/A1:2015-12 (Germania)
    • Austria | Bandiera ÖNORM B 1992-1-1:2018-01 (Austria)
    • Bandiera del Belgio NBN EN 1992-1-1 ANB:2010 (Belgio)
    • Bulgaria | Bandiera BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
    • Bandiera della Danimarca EN 1992-1-1 DK NA:2013 (Danimarca)
    • Bandiera della Francia NF EN 1992-1-1/NA:2016-03 (Francia)
    • Bandiera della Finlandia SFS EN 1992-1-1/NA:2007-10 (Finlandia)
    • Bandiera dell'Italia UNI EN 1992-1-1/NA:2007-07 (Italia)
    • Bandiera della Lettonia LVS EN 1992-1-1:2005/NA:2014 (Lettonia)
    • Bandiera della Lituania LST EN 1992-1-1:2005/NA:2011 (Lituania)
    • Bandiera della Malesia MS EN 1992-1-1:2010 (Malesia)
    • Bandiera dei Paesi Bassi NEN-EN 1992-1-1+C2:2011/NB:2016 (Paesi Bassi)
    • NS EN 1992-1 -1:2004-NA:2008 (Norvegia)
    • Bandiera della Polonia PN EN 1992-1-1/NA:2010 (Polonia)
    • Bandiera del Portogallo NP EN 1992-1-1/NA:2010-02 (Portogallo)
    • Bandiera della Romania RS EN 1992-1-1:2004/NA:2008 (Romania)
    • Bandiera della Svezia SS EN 1992-1-1/NA:2008 (Svezia)
    • Bandiera di Singapore SS EN 1992-1-1/NA:2008-06 (Singapore)
    • Bandiera della Slovacchia STN EN 1992-1-1/NA:2008-06 (Slovacchia)
    • Bandiera della Slovenia SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
    • Bandiera della Spagna UNE EN 1992-1-1/NA:2013 (Spagna)
    • CS | Bandiera CSN EN 1992-1-1/NA:2016-05 (Repubblica Ceca)
    • IT-IT | Bandiera BS EN 1992-1-1:2004/NA:2005 (Regno Unito)
    • Bandiera della Bielorussia TKP EN 1992-1-1:2009 (Bielorussia)
    • Bandiera di Cipro CYS EN 1992-1-1:2004/NA:2009 (Cipro)

Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile definire una AN specifica, applicando valori limite e parametri definiti dall'utente.

  • Impostazione completa e ragionata dei parametri di input
  • Verifica a taglio-punzonamento su colonne, estremità e vertici di pareti
  • Possibilità di considerare una testa maggiorate della colonna
  • Riconoscimento automatico del nodo di punzonamento dal modello di RFEM
  • Rilevamento delle curve o dell spline come bordo del perimentro di controllo
  • Considerazione automatica di tutte le aperture delle superfici definite in RFEM
  • Struttura e visualizzazione grafica del perimetro di controllo prima dell'avvio del calcolo
  • Determinazione dell'armatura a taglio-punzonamento
  • Progetto con tensioni tangenziali non discretizzate lungo il perimetro di controllo che corrispondono alla effettiva distribuzione del modello agli EF
  • Determinazione del coefficiente di incremento del carico β dalla distribuzione del taglio perfettamente plastica come coefficienti costanti secondo EN 1992-1-1, punto 6.4.3 (3), sulla base di EN 1992-1-1, Fig. 6.21N o delle specifiche dell'utente
  • Integrazione del software di progettazione di produttori di rotaie a taglio Halfen
  • Visualizzazione numerica e grafica dei risultati (3D, 2D e nelle sezioni)
  • Progetto a taglio-punzonamento con e senza armatura a taglio-punzonamento
  • Possibilità di considerare dei momenti minimi secondo EN 1992-1 per determinare l'armatura longitudinale
  • Calcolo o dimensionamento dell'armatura longitudinale
  • Piena integrazione dei risultati nella relazione di calcolo di RFEM

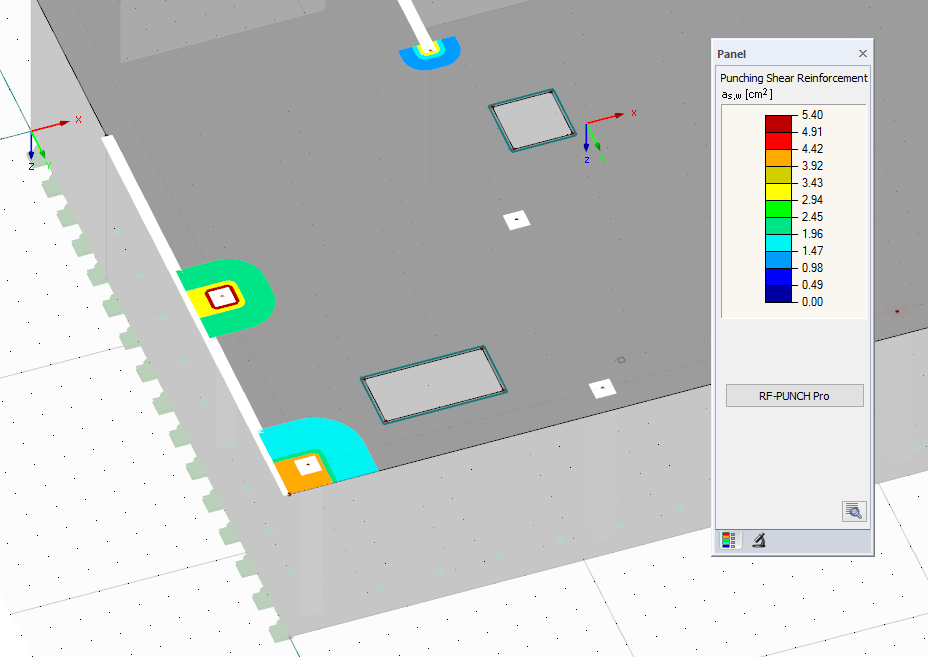

Risultato grafico dell'armatura a taglio e punzonamento richiesta
