Oto kilka wskazówek dotyczących wydajnego i skutecznego modelu parametrów:
1. Aby nie musieć parametryzować węzłów pośrednich na liniach, często można zastosować typ "węzeł na linii". Jeżeli wymagane są linie częściowe pomiędzy 'węzłami na linii', można dodatkowo utworzyć linie na linii.
2. W przypadku okręgów lub łuków, które składają się z trzech punktów, wszystkie węzły musiałyby zostać sparametryzowane indywidualnie. Można tego uniknąć, stosując typ 'Okrąg przechodzący przez środek i promień'. Można go sparametryzować poprzez promień. Jeżeli potrzeba więcej odcinków na okręgu, można również użyć typu 'Węzeł na linii' i tym samym utworzyć linie częściowe za pomocą typu 'Łuk na trzy węzły'.
3. Korzystając z węzłów odniesienia, można przenieść całą chmurę punktów tylko na jeden sparametryzowany węzeł. Punkty należy wprowadzić wyłącznie jako węzły odniesienia żądanego węzła.
4. Często warto podzielić dużą konstrukcję na pojedyncze elementy, aby uniknąć parametryzacji całej konstrukcji. Następnie poszczególne elementy są zapisywane jako blok, a parametry bloku są dostosowywane podczas importu. Zaletą jest to, że po imporcie parametry są tracone, a zatem model można modyfikować tylko poprzez usunięcie i ponowne zaimportowanie danych.
5. Eksport do Excela (z późniejszym importem do programu RFEM/RSTAB) może oszczędzić dużo czasu, zwłaszcza przy tworzeniu wielu wzorów, które są takie same ze względu na dużą powierzchnię, ponieważ edycja tabel jest jeszcze łatwiejsza (wzory można eksportować).
Wskazówki dotyczące parametryzacji
W przypadku powtarzających się elementów, takich jak określone elementy konstrukcyjne lub części znormalizowane, można skorzystać z parametryzacji modelu podstawowego. Da die Hauptelemente im Programm keine Bauteile, sondern die zugehörigen Knoten sind, müssen diese parametrisiert werden. Ein Stab ist beispielsweise nicht über seine Länge, sondern über seinen Anfangs- und Endknoten definiert. Durch diese Art der Modellierung können gerade bei dreidimensionalen Strukturen komplexe Formeln entstehen.
Autor
Pan Günthel zapewnia wsparcie techniczne klientom firmy Dlubal Software i zajmuje się ich zapytaniami.
Odnośniki
- Użyteczne narzędzia do szybkiego tworzenia konstrukcji w programie RFEM
- Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w programie RSTAB
Pobrane
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Trwanie: 00:02:34 min
Trwanie: 01:14:03 min
Ogólne informacje
Trwanie: 00:00:42 min
Ogólne informacje
Trwanie: 00:00:22 min
Baza informacji
Trwanie: 00:00:55 min
.png?mw=350&hash=29e20d05fc7a2f65beea60b6416aa934bebcf505)
Trwanie: 00:00:31 min
Trwanie: 00:00:39 min
Trwanie: 00:00:39 min
Trwanie: 00:00:48 min

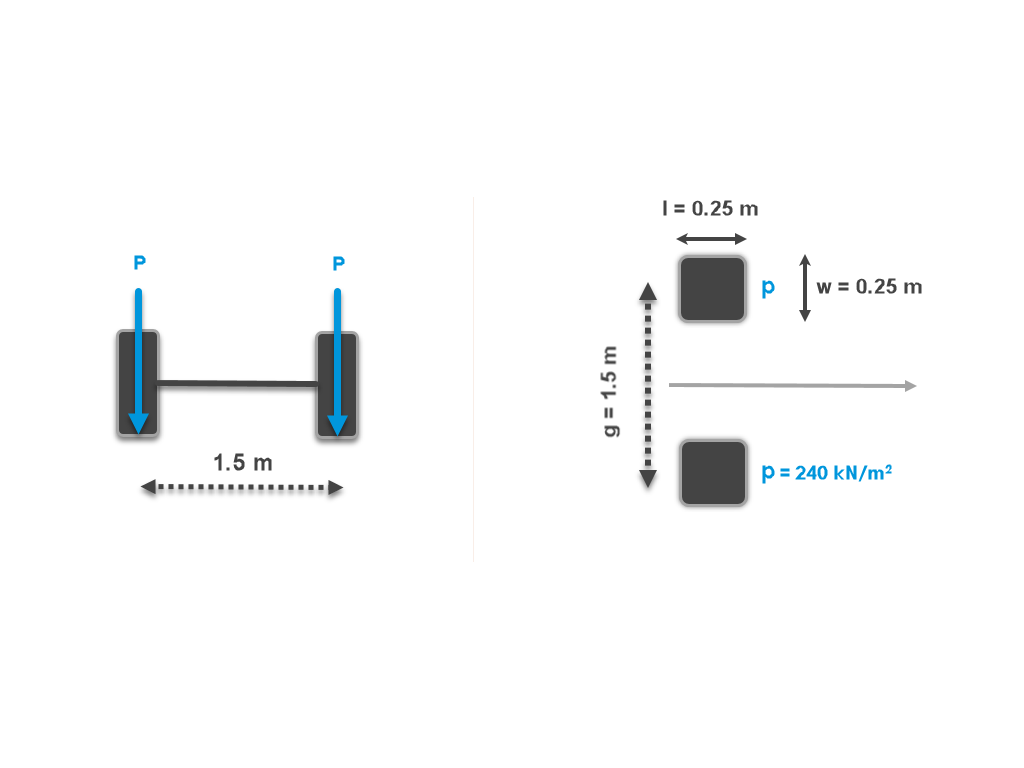

W tym artykule pokazano na praktycznym przykładzie, jak w programie RFEM 6 wygenerować obciążenie wzdłuż mostu.

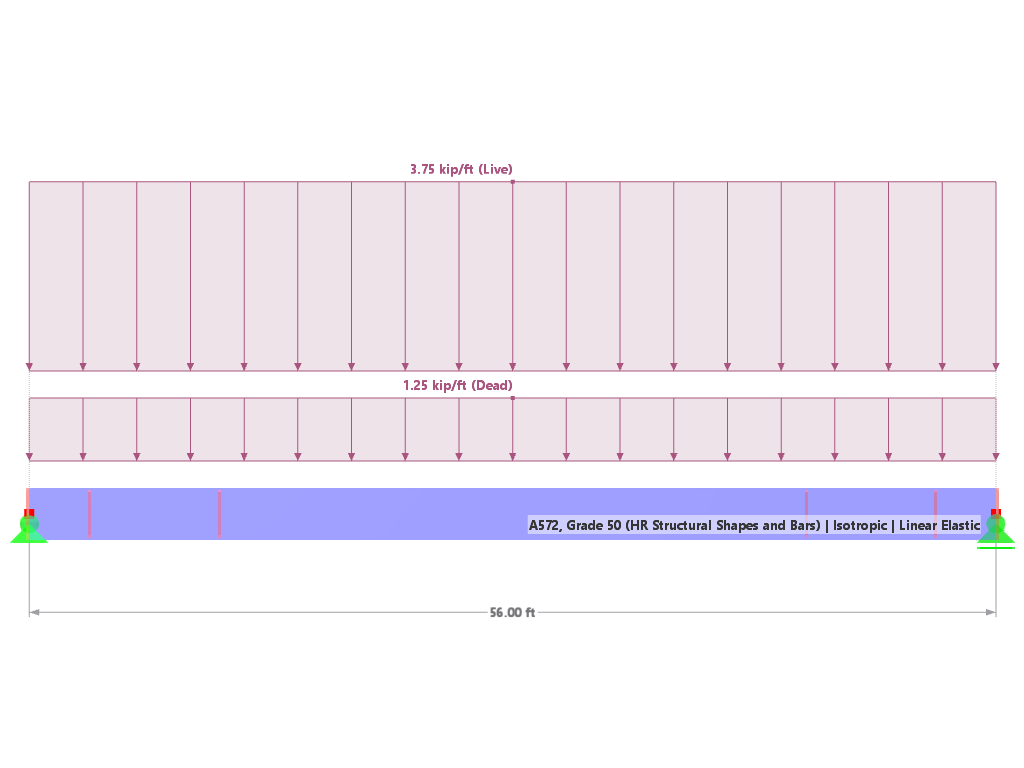

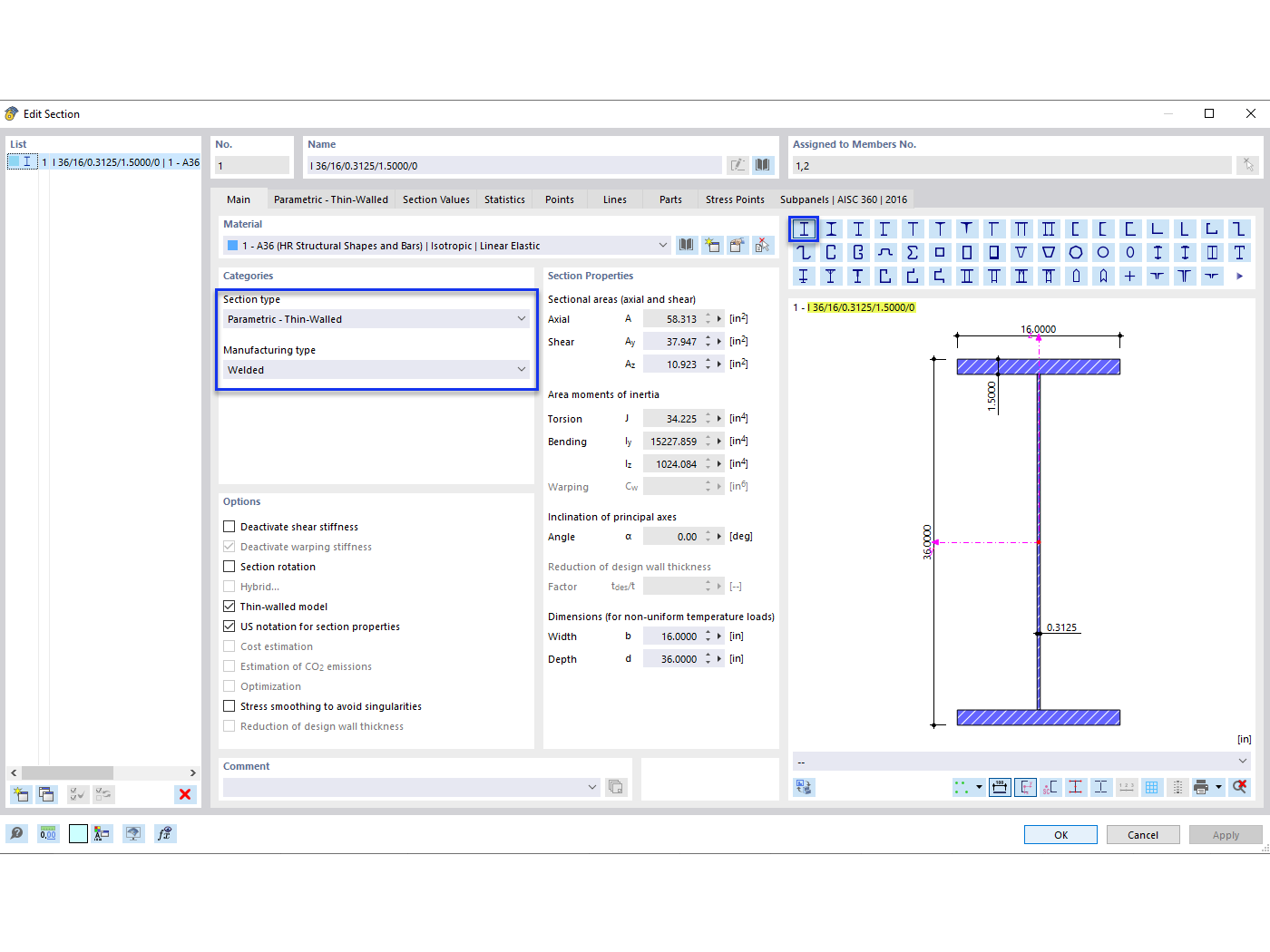

Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. I-section steel plate girder typically has a deep web to maximize its shear capacity and flange separation, yet thin web to minimize the self-weight. Due to its large height-to-thickness (h/tw) ratio, transverse stiffeners may be required to stiffen the slender web.
Obliczenia konstrukcji złożonych za pomocą oprogramowania do analizy elementów skończonych są zazwyczaj przeprowadzane na całym modelu. Jednak wznoszenie tego typu konstrukcji jest procesem wieloetapowym, w którym ostateczny stan konstrukcji uzyskuje się poprzez połączenie poszczególnych elementów konstrukcyjnych. Aby uniknąć błędów w obliczeniach ogólnych modeli, należy wziąć pod uwagę wpływ procesu konstrukcyjnego. W programie RFEM 6 jest to możliwe za pomocą rozszerzenia Analiza etapów budowy (CSA).
W przypadku generatorów kombinacji i klasyfikacji przypadków obciążeń dla mostów drogowych w programach RFEM i RSTAB została zaimplementowana norma EN 1991-2:2003 na podstawie normy DIN EN 1990.
Dodatkowy moduł RF-MOVE/RSMOVE nie wyświetla żadnych tabel z wynikami. Utworzone przypadki obciążeń można sprawdzić w programie RFEM/RSTAB. Opisy poszczególnych obciążeń ruchomych są tworzone na podstawie odpowiedniego numeru przyrostu obciążenia.
Istnieje jednak możliwość modyfikowania opisów w programie RFEM/RSTAB. Wszystkie dane tabelaryczne można przesyłać do aplikacji MS Excel.

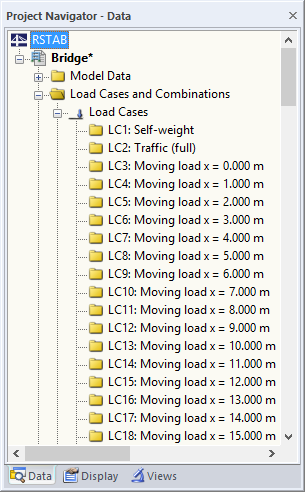

Jednym kliknięciem myszki można tworzyć różne przypadki obciążeń. Po zakończeniu generowania moduł wyświetla ilość utworzonych przypadków obciążeń oraz kombinacji wyników.
Zbiory prętów z obciążeniami ruchomymi wybierane są graficznie w modelu programu RFEM/RSTAB. Do jednego zbioru prętów można zastosować jednocześnie kilka różnych typów obciążeń.
Określając pierwszą pozycję obciążenia, można precyzyjnie odwzorować obciążenie przychodzące w bieżni pręta ciągłego. W ten sam sposób można określić, czy obciążenie ruchome składające się z różnych przyłożeń obciążeń może przemieścić się poza koniec prętów ciągłych (most) czy nie (bieżnia podsuwnicowa).

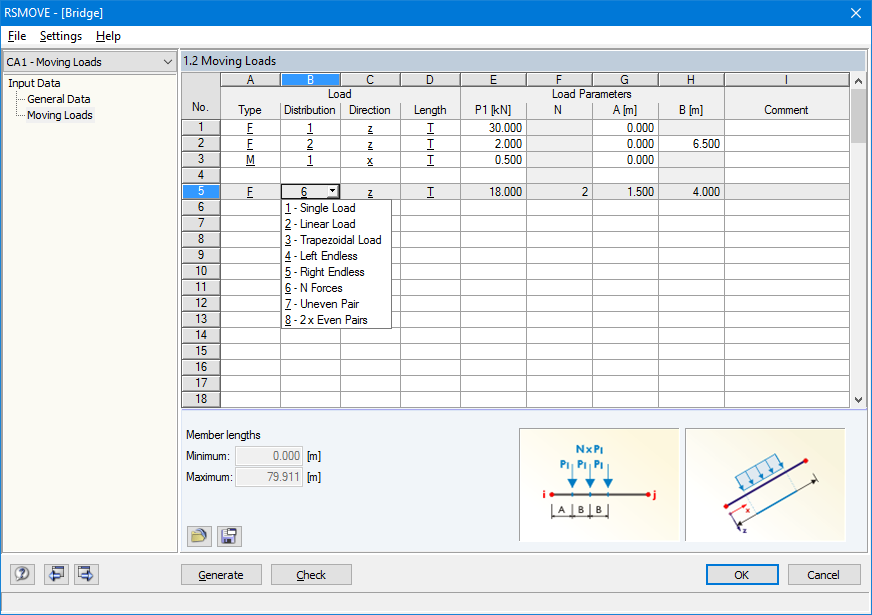

Przyrost poszczególnych pozycji obciążenia zależy od liczby przypadków obciążeń wygenerowanych dla programu RFEM/RSTAB. Obciążenia można również dodawać do już istniejących przypadków obciążeń w programie RFEM/RSTAB, dzięki czemu nie jest wymagana dodatkowa superpozycja. Dostępnych jest kilka typów obciążeń, na przykład obciążenia pojedyncze, liniowe i trapezowe, a także pary obciążeń i kilka jednorodnych obciążeń skupionych.
