Zde je několik tipů pro efektivní a úspěšný parametrický model:
1. Abychom nemuseli parametrizovat mezilehlé uzly na liniích, můžeme často použít typ „uzel na linii“. Pokud jsou vyžadovány dílčí linie mezi 'uzly na linii', můžeme dodatečně vytvořit linie na linii.
2. V případě kružnic nebo oblouků, které se skládají ze tří bodů, by musely být všechny uzly parametrizovány jednotlivě. Tomu se lze vyhnout pomocí volby „Kružnice středem a poloměrem“. Lze ho parametrizovat pomocí poloměru. Pokud je zapotřebí více segmentů na kružnici, lze také použít typ 'Uzel na linii' a vytvořit tak dílčí linie pomocí typu 'Oblouk třemi uzly'.
3. Pomocí referenčních uzlů je možné posunout celý bodový mrak přes jediný parametrizovaný uzel. Body je třeba zadat pouze jako referenční uzly požadovaného uzlu.
4. Často je užitečné rozdělit velkou konstrukci na jednotlivé prvky, aby se předešlo parametrizaci celé konstrukce. Poté se jednotlivé prvky uloží jako blok a při importu se upraví parametry bloku. Výhodou je, že po importu se parametry ztratí, a proto lze model změnit pouze smazáním a opětovným importem dat.
5. Zejména při vytváření velkého počtu vzorců, které jsou vzhledem k velké ploše stejné, může export do Excelu (s následným importem do programu RFEM/RSTAB) ušetřit mnoho času, protože editace tabulek je ještě snazší (vzorce lze exportovat).
Tipy pro parametrizaci
U opakujících se prvků, jako jsou určité konstrukční prvky nebo normované části, lze použít parametrizaci základního modelu. Neboť v programu nejsou hlavními prvky dílce, ale jejich uzly, musíme parametrizovat tyto uzly. Například prut není definován svojí délkou, ale svým počátečním a koncovým uzlem. Díky tomuto způsobu modelování lze snadno vytvořit komplexní vzorce přímo pro trojrozměrné konstrukce.
Autor
Ing. Günthel zajišťuje technickou podporu zákazníkům.
Odkazy
- Výkonné nástroje pro rychlé zadávání konstrukcí v programu RFEM
- Lineární a nelineární analýza konstrukcí v programu RFEM
Stahování
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Trvání: 00:00:17 min
Trvání: 02:50:31 min
Databáze znalostí
Trvání: 00:01:09 min
Databáze znalostí
Trvání: 00:00:37 min
Trvání: 02:48:58 min
Databáze znalostí
Trvání: 00:01:17 min
Databáze znalostí
Trvání: 00:00:47 min
Trvání: 00:00:55 min
.png?mw=350&hash=dc477fbe20834823222040c2843ee8a7750a5166)
.png?mw=350&hash=08a561dc3d1b94edf5b16c9962561142b7b844d3)
V přídavném modulu RF-CONCRETE Members pro RFEM nebo CONCRETE pro RSTAB se uživateli návrh výztuže vytvoří automaticky, pokud v okně 1.6 Výztuž aktivuje možnost "Provést návrh výztuže".
V programech RFEM a RSTAB lze posuzovat základy podle EN 1992‑1‑1 a EN 1997‑1 v přídavném modulu RF-/FOUNDATION Pro.
Se zavedením normy ACI 318-19 byly nově upraveny dlouhodobě používané vztahy pro stanovení smykové únosnosti betonu Vc. Při novém postupu se nyní uvažuje vliv výšky stavebního dílce, stupeň podélného vyztužení i vliv normálového napětí na únosnost ve smyku Vc. V následujícím textu podrobněji popíšeme změny při posouzení na smyk a postup si ukážeme na názorném příkladu.

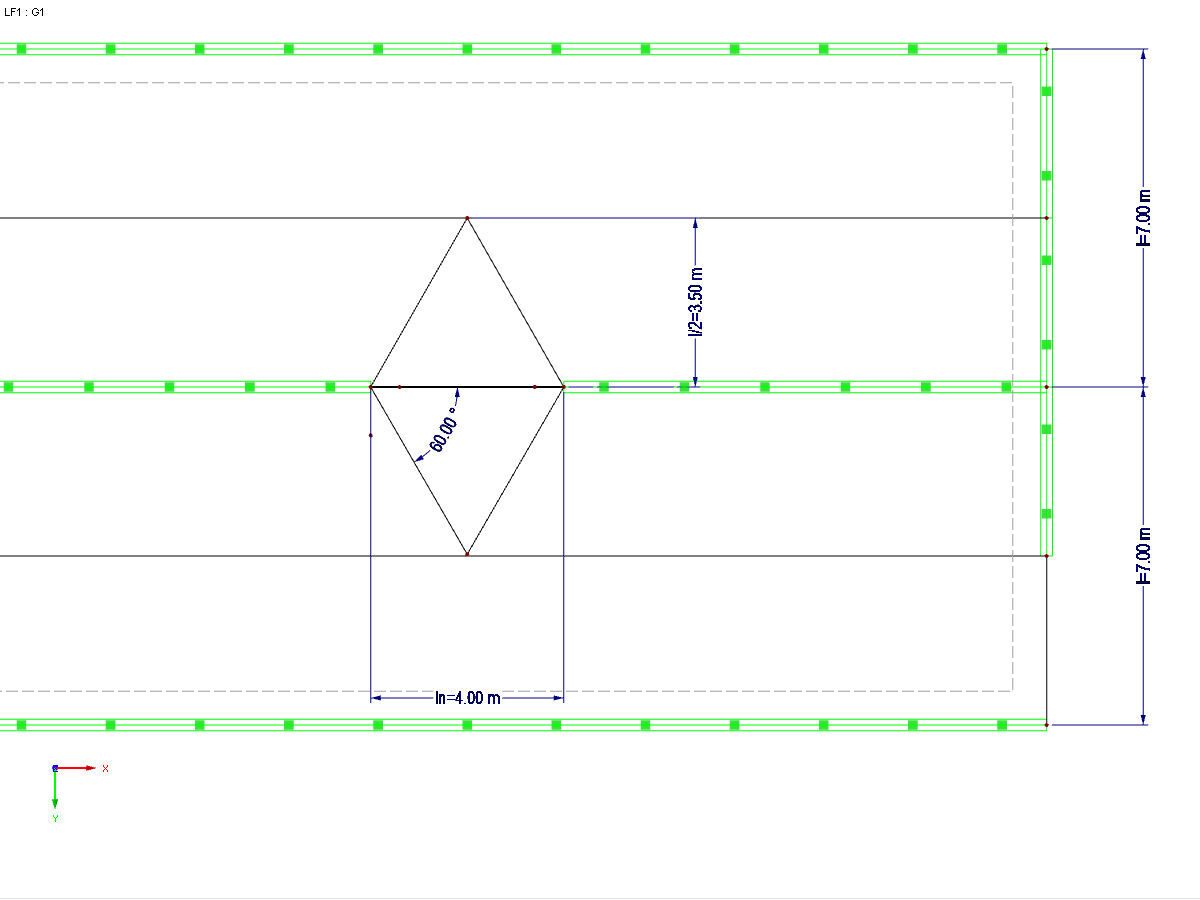

Podle sešitu 631 směrnice DAfStb, kapitoly 2.4 se statické chování stropů mění, pokud je spojité podepření stěnou přerušováno oblastmi s otvory. V závislosti na délce oblasti s otvorem a tloušťce desky je nutné učinit opatření a prozkoumat desku v oblasti otvoru.
