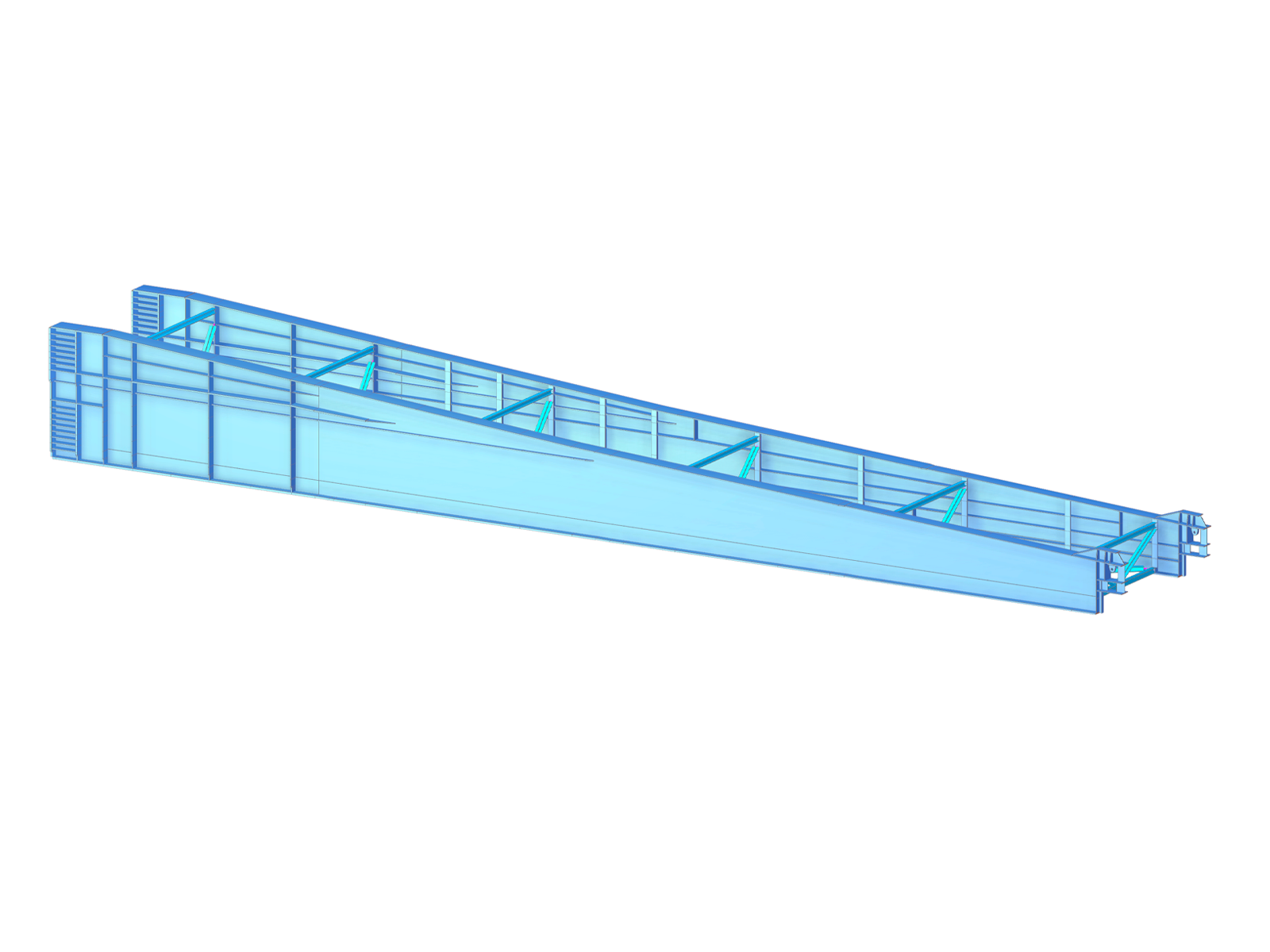

Stalowy wysuwany nos został zaprojektowany do podłużnego wysuwu betonowej komory na estakadzie mostu autostrady D35 w Czechach. Jest elastyczny dla przyszłych wariantów, na przykład przez skrócenie poprzez pominięcie środkowego segmentu. Konstrukcja jest przymocowana do betonowego przekroju za pomocą cięgien sprężających. Do podstawowej analizy został stworzony model prętowy, podczas gdy bardziej szczegółowa analiza odbyła się w RFEM. Autorami modelu są Ing. Petr Nečesal, Ing. David Marván, PIS PECHAL, s.r.o.
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |
Stalowa belka wspornikowa do estakady mostowej
Liczba węzłów | 744 |
Liczba linii | 1140 |
Liczba prętów | 978 |
Liczba powierzchni | 20 |
Ilość przypadków obciążenia | 172 |
Ilość KO | 135 |
Liczba kombinacji wyników | 5 |
Ciężar całkowity | 111,432 t |
Wymiary (metryczne) | 40,420 x 5,400 x 4,467 m |
Wymiary (imperialne) | 132.61 x 17.72 x 14.66 feet |
Wersja programu | 5.36.01 |
