2025-03-27
056024

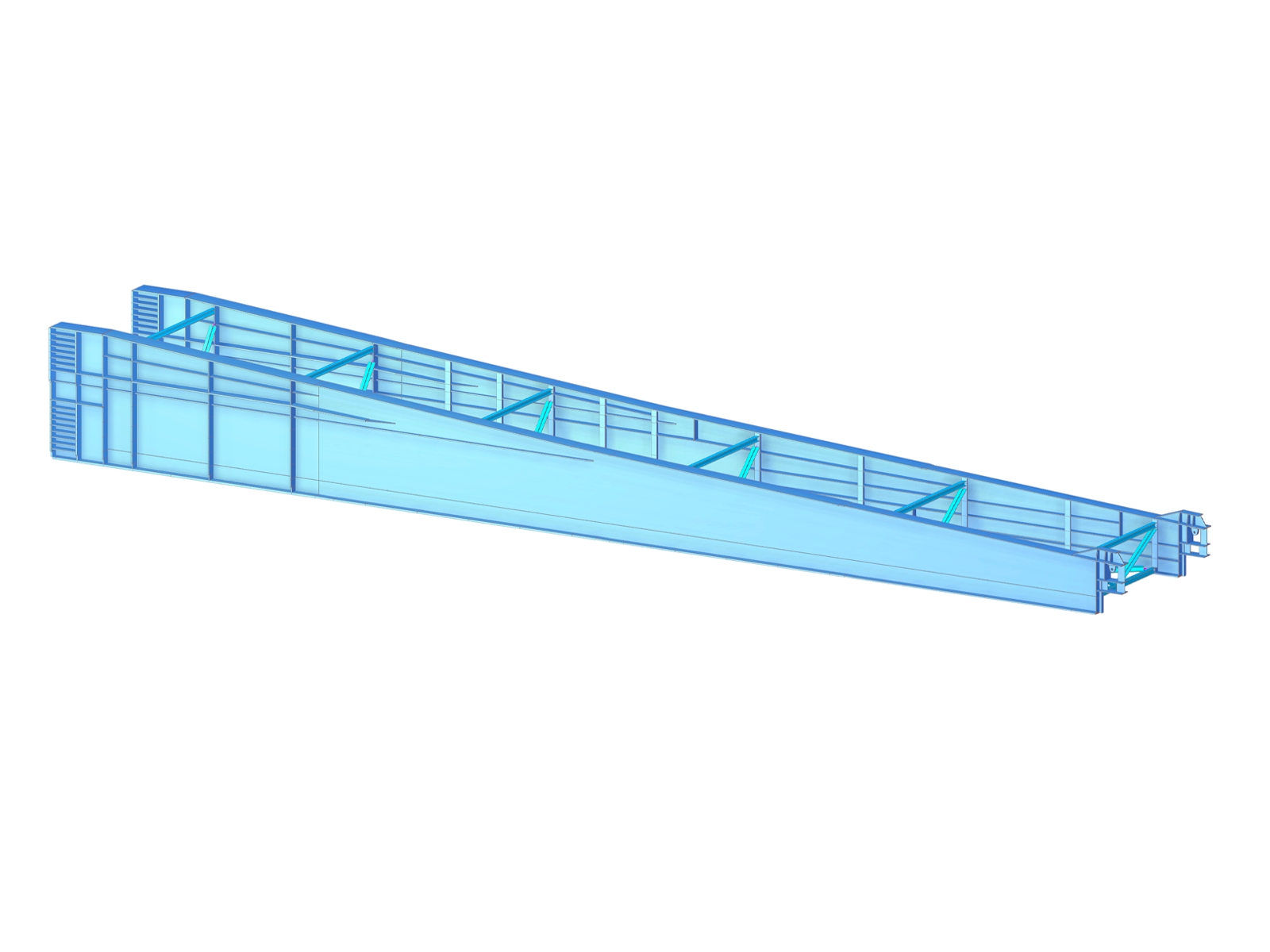

Ocelový výsuvný nos pro mostní estakádu
Ocelový výsuvný nos navržený pro podélný výsun betonové komory mostní estakády na dálnici D35 v České republice.
Ocelový výsuvný nos je speciálně navržen pro podélný výsun betonové komory na mostní estakádě dálnice D35 v České republice.
Design nosu umožňuje jeho další využití v obdobných stavebních projektech s možností rozměrových variací. Pro návrh byl použit prutový a stěno-prutový prostorový model zpracovaný pomocí programů SHAPE-THIN 8 a RFEM.
Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
Wykorzystano w
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 744 |
| Liczba linii | 1140 |
| Liczba prętów | 978 |
| Liczba powierzchni | 20 |
| Ilość przypadków obciążenia | 172 |
| Ilość KO | 135 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 111,432 t |
| Wymiary (metryczne) | 40,420 x 5,400 x 4,467 m |
| Wymiary (imperialne) | 132.61 x 17.72 x 14.66 feet |
| Wersja programu | 5.36.01 |
