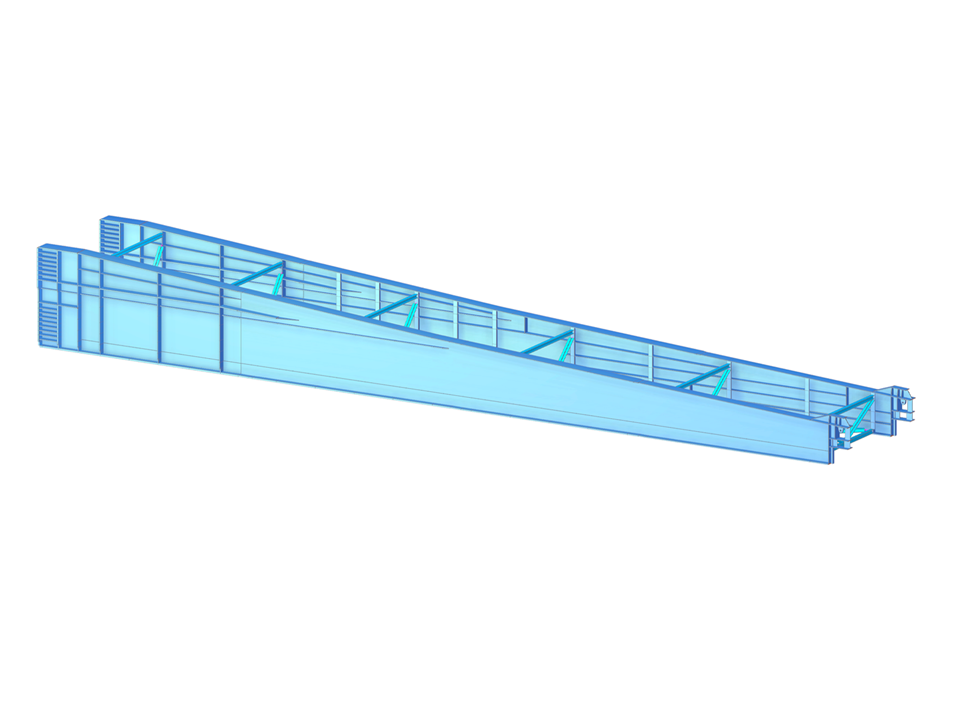

Ocelový výsuvný nos je navržen pro podélný výsun betonové komory na mostní estakádě dálnice D35 v České republice. Je flexibilní pro budoucí variace, například zkrácením vynecháním středního dílce. Konstrukce se připevňuje předpínacími tyčemi k betonovému průřezu. Pro základní analýzu byl vytvořen prutový model, zatímco detailnější analýza proběhla v RFEM. Autoři modelu jsou Ing. Petr Nečesal, Ing. David Marván, PIS PECHAL, s.r.o.
Ocelový výsuvný nos pro mostní estakádu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 744 |
Počet linií | 1140 |
Počet prutů | 978 |
Počet ploch | 20 |
Počet zatěžovacích stavů | 172 |
Počet kombinací zatížení | 135 |
Počet kombinací výsledků | 5 |
Celková hmotnost | 111,432 t |
Rozměry (metrické) | 40,420 x 5,400 x 4,467 m |
Rozměry (imperiální) | 132.61 x 17.72 x 14.66 feet |
Verze programu | 5.36.01 |
