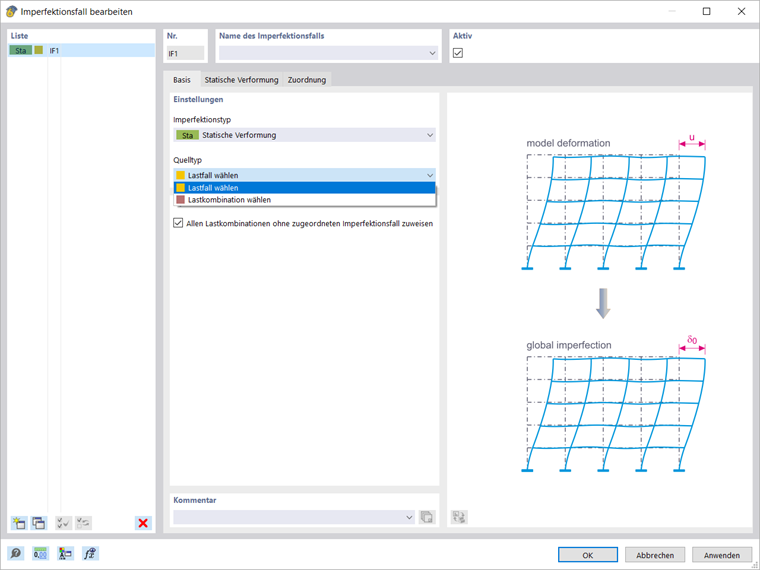

W przypadku typu imperfekcji 'Odkształcenie statyczne', imperfekcje są określane na podstawie odkształceń przypadku obciążenia lub kombinacji obciążeń.
W zakładce 'Odkształcenie statyczne' należy wybrać przypadek obciążenia lub kombinację obciążeń jako źródło deformacji lub utworzyć nowy przypadek obciążenia lub kombinację obciążeń.

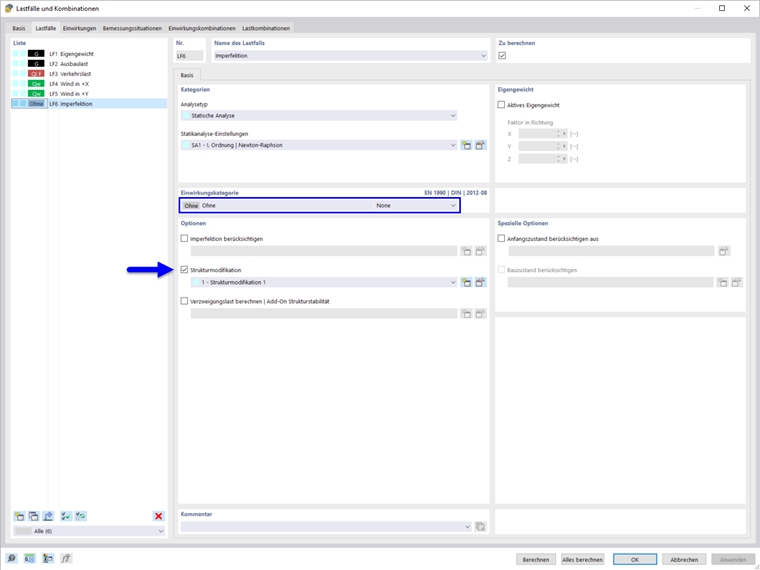

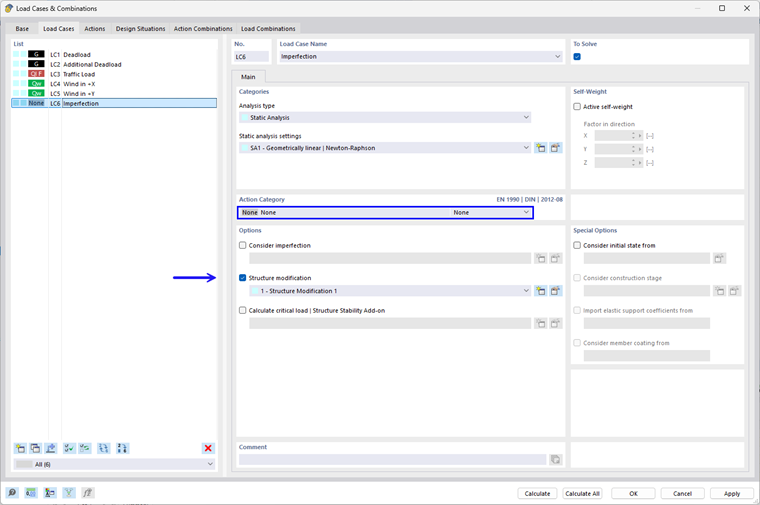

Wybierając nowy przypadek obciążenia, należy upewnić się, że został on zdefiniowany bez kategorii oddziaływania, dzięki czemu nie jest uwzględniany w kombinacjach obciążeń.

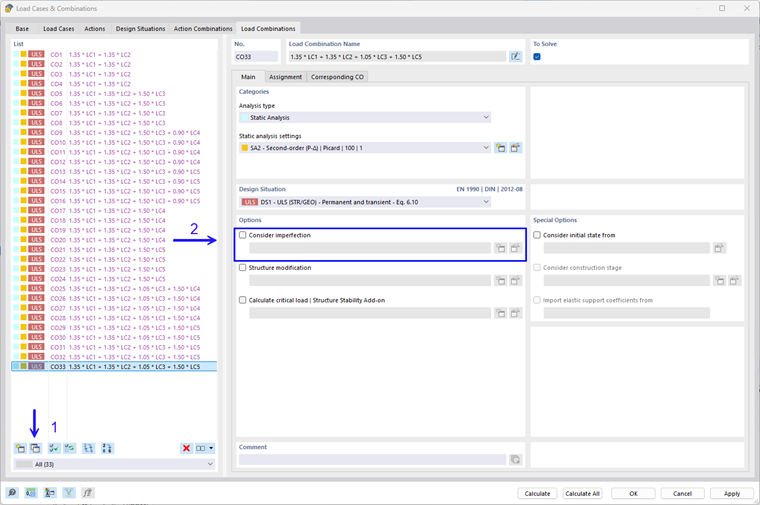

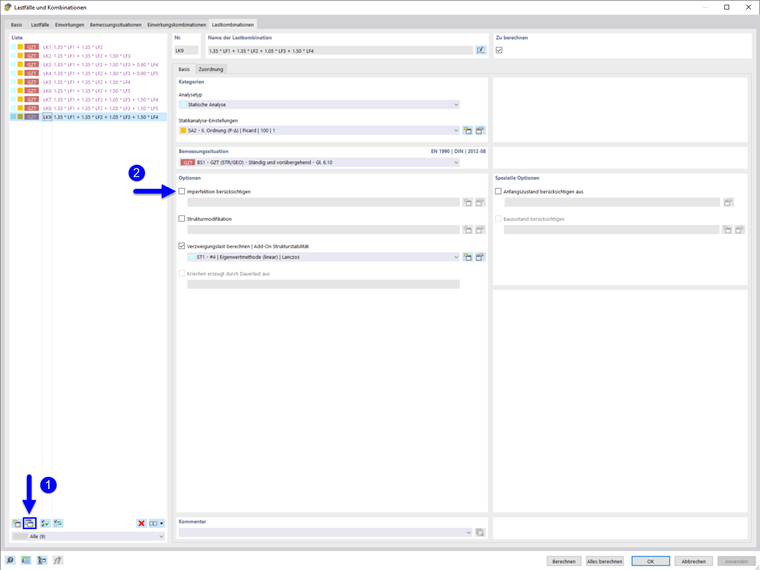

Jeżeli imperfekcja ma zostać wygenerowana na podstawie deformacji istniejącej kombinacji obciążeń, należy ją wcześniej skopiować i wyłączyć uwzględnianie imperfekcji. Następnie należy wybrać skopiowaną kombinację obciążeń jako podstawę dla imperfekcji.
Wielkość imperfekcji

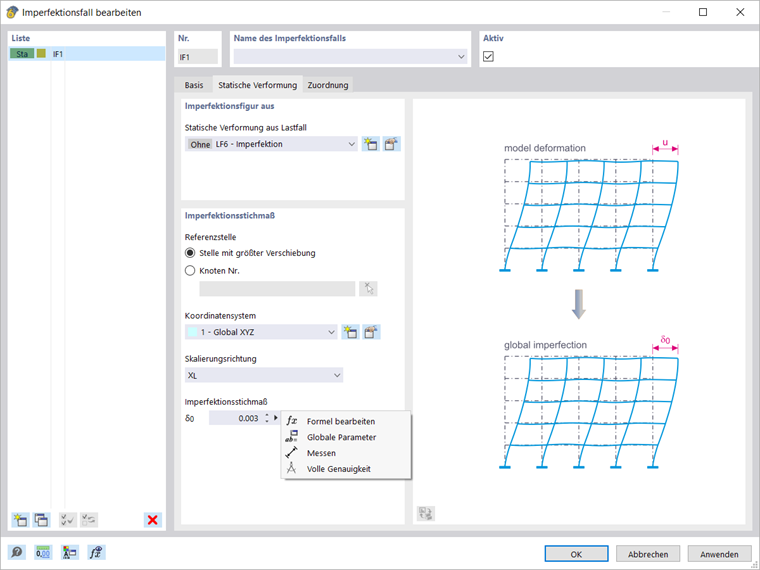

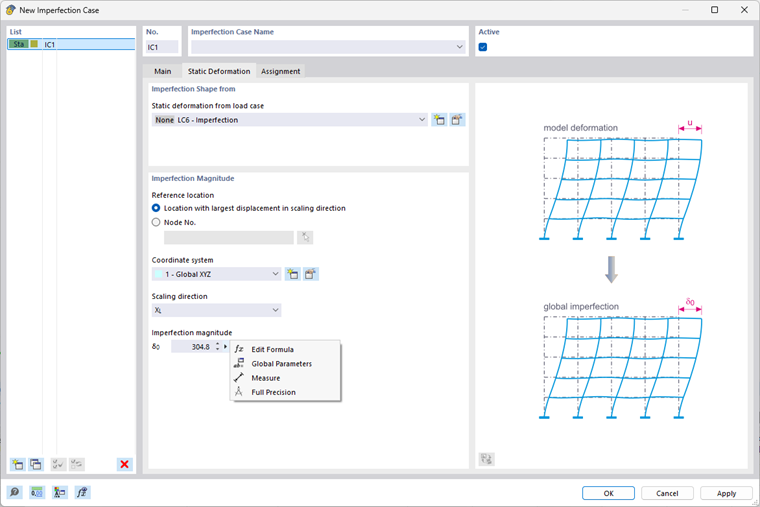

Podobnie jak w przypadku imperfekcji typu Postać wyboczenia, należy również wybrać punkt odniesienia i kierunek skalowania. Odkształcenie z wybranego przypadku obciążenia jest skalowane w taki sposób, aby w punkcie odniesienia została osiągnięta określona wartość deformacji w kierunku skalowania. Wartości obciążeń w zadanym przypadku obciążeń lub kombinacji obciążeń nie mają zatem znaczenia dla wynikowej imperfekcji.
Wartość odkształcenia do skalowania można zdefiniować bezpośrednio lub za pomocą wzoru. Za pomocą wzorów można zdefiniować zależność od długości pręta.
Obliczanie przypadku imperfekcji
Po obliczeniu przypadku imperfekcji w wyniku 'Analizy statycznej' uzyskuje się przeskalowane odkształcenia konstrukcji uznawanej za imperfekcję. Ten typ imperfekcji nie jest uwzględniany w obliczeniach przez obciążenia zastępcze, lecz przez przemieszczenie elementów skończonych.
Jeżeli przypadek imperfekcji jest przypisany do obliczanego przypadku obciążenia lub kombinacji obciążeń, obliczenia przypadku imperfekcji są przeprowadzane automatycznie.
