W przypadku obliczeń ze skręcaniem skrępowanym można początkowo użyć wszystkich przekrojów. Jeżeli moduł Skręcanie skrępowane (7 stopni swobody) jest aktywny, w oknie dialogowym dostępne są dalsze opcje edycji właściwości przekroju. Rozdział Przekroje podręcznika do programu RFEM opisuje okno dialogowe wprowadzania danych i najważniejsze opcje. W niniejszym rozdziale opisano w szczególności właściwości istotne dla obliczeń z 7 stopniami swobody.
stała deplanacji Iω
Po aktywowaniu rozszerzenia Nośność na deplanację Iω wartość przekroju jest dostępna w menu edycji przekroju oraz w tabeli danych wejściowych przekroju. W przypadku znormalizowanego przekroju jest on pobierany z wartości tabelarycznych (jeśli są dostępne). Dla wszystkich innych typów przekrojów nośność przy wypaczaniu jest obliczana zgodnie z wybraną metodą analizy zgodnie z teorią cienkościenną lub grubościenną. Więcej informacji na ten temat można znaleźć w instrukcji do programu RSECTION.
Podobnie jak w przypadku wartości dla powierzchni ścinania Ay i Az, także stałą deplanacji Iω można dostosować ręcznie w oknie dialogowym do edycji przekroju lub w tabeli danych wejściowych przekrojów.
Wyłączanie sztywności przy wypaczaniu
Po aktywowaniu przedłużenia dla wszystkich przekrojów dostępna jest opcja 'Dezaktywuj sztywność na skrępowanie'. Aktywuj tę opcję w przypadku przekroju, w którym obliczane są pręty o tym przekroju, który ma tylko 6 stopni swobody. Sztywność na skręcanie wynika wówczas tylko z parametru przekroju It, a skręcanie skrępowane nie jest uwzględniane. Wynik jest również odpowiednio redukowany.
Jeżeli rozszerzenie jest aktywne, sztywność skrępowania jest aktywowana automatycznie podczas tworzenia nowych przekrojów. Jeżeli nakładka jest aktywowana po utworzeniu przekrojów, aktywowana jest również sztywność skrępowania wszystkich przekrojów.
Ta opcja jest ważna tylko dla prętów typu ' Belka ', pręty innego typu są zazwyczaj obliczane tylko z 6 stopniami swobody, a sztywność skrępowana nie jest uwzględniana.
Przekroje bez wypaczania
W przypadku przekrojów o dowolnym kształcie, takich jak okrągłe profile zamknięte lub kątowniki, stała deplanacji Iω wynosi zero. Sztywność skrępowania jest automatycznie dezaktywowana dla tych przekrojów. W przypadku przekrojów quasi-skrętnych, takich jak kwadratowe przekroje zamknięte, wpływ sztywności na skręcanie jest niewielki w porównaniu ze sztywnością na skręcanie. W obliczeniach domyślnie uwzględniana jest jednak sztywność skrępowana.
wyznaczanie sił wewnętrznych

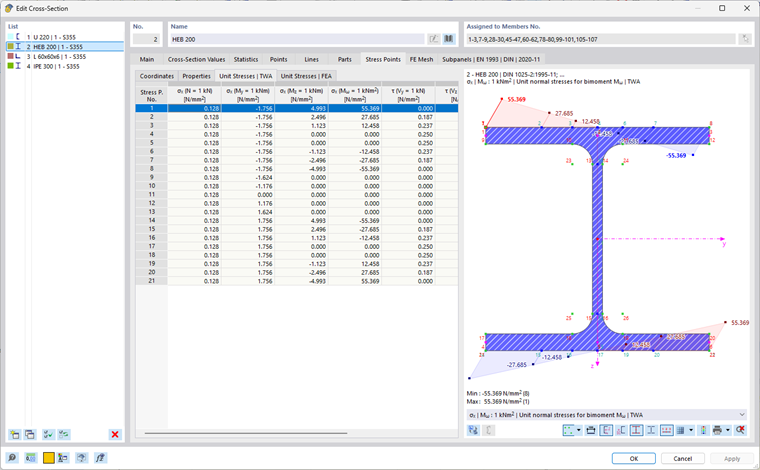

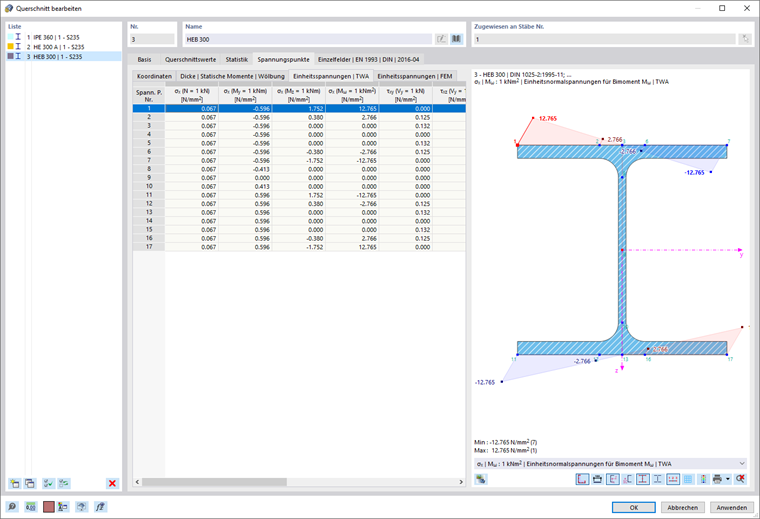

Wyznaczanie naprężeń odbywa się zgodnie z objaśnieniami w rozdziale instrukcji RSECTION. W oknie dialogowym dla przekrojów można wyświetlić naprężenia jednostkowe według teorii cienkościennych (oznaczanej przez TWA ) lub cienkościennych (oznaczanej przez MES ). Pozwala to zrozumieć obliczone naprężenia ze wszystkich kombinacji sił wewnętrznych.
