Wszystkie pręty są uwzględniane indywidualnie w obliczeniach skręcania, tzn. każdy pręt może ulec skrępowaniu na swoim końcu. Nie ma przenoszenia pędu między sąsiednimi prętami.
Ciągłe wypaczanie

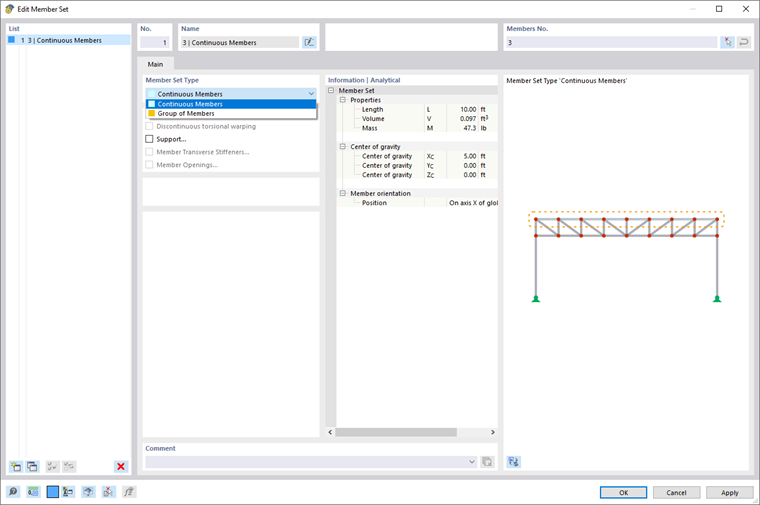

Zdefiniuj zbiór prętów, aby przenieść skrępowanie między poszczególnymi prętami. W przypadku zbiorów prętów typu ' Pręty ciągłe ' zakłada się, że deplanacja między wszystkimi połączonymi prętami jest ciągła. Tworzenie zbiorów prętów opisano w rozdziale Zbiory prętów podręcznika RFEM.
W przypadku zbiorów prętów, które nie składają się wyłącznie z prętów typu 'Belki' lub w których niektórym prętom przypisano przekrój z wyłączoną sztywnością skrępowaną, za ciągłe uważane jest tylko skręcanie skrępowanych prętów. Na końcach prętów obliczonych z uwzględnieniem 6 stopni swobody deplanacja jest niezakłócona.
Alternatywnie pręty można modelować bez podziału. Węzły pośrednie są tworzone jako 'węzły na pręcie' i nie prowadzą do rozdzielenia pręta na dwa obiekty. Takie węzły na pręcie nie prowadzą zatem do nieciągłego skręcania się. Informacje na ten temat można znaleźć w instrukcji do programu RFEM w rozdziale Linia podziału/pręt .
Użyj powyższych opcji, aby określić warunki przejścia dla deplanacji między dwoma prętami. W węźle z więcej niż dwoma sąsiednimi prętami deplanacja może zostać przeniesiona tylko między dwoma prętami.
Przed obliczeniami, w ramach kontroli poprawności, sprawdzana jest zgodność przekrojów w zbiorach prętów z uwzględnieniem skrępowania. Ciągłe spaczenie między prętami jest dozwolone bez dalszego ostrzeżenia, pod następującymi warunkami:
- Ciągła linia środkowa
- ten sam przekrój na końcach łączonych prętów
- ten sam układ współrzędnych prętów
Nieciągłe skręcanie skrępowane
Jeżeli dla zdefiniowanego zbioru prętów nie ma być ciągłego skręcania, na przykład dlatego, że zbiór prętów jest używany tylko jako odniesienie dla danych wejściowych, można aktywować opcję 'Nieciągłe skręcanie skrępowane' w oknie dialogowym edycji. W takim przypadku ponownie uwzględniane są wszystkie pręty ze zbioru prętów z nieskrępowanym skręceniem na końcach.
Jeżeli pręt należy do kilku zbiorów prętów o różnych właściwościach, pierwszeństwo ma ciągłość deplanacji między prętami. We wszystkich zbiorach prętów z wyłączoną opcją 'Nieciągłe skręcanie skrępowane' krzywa skrępowania skrępowanego jest ciągła, niezależnie od tego, czy pręty są częścią innego zbioru prętów z włączoną opcją 'Nieciągłe skręcanie skrępowane.
