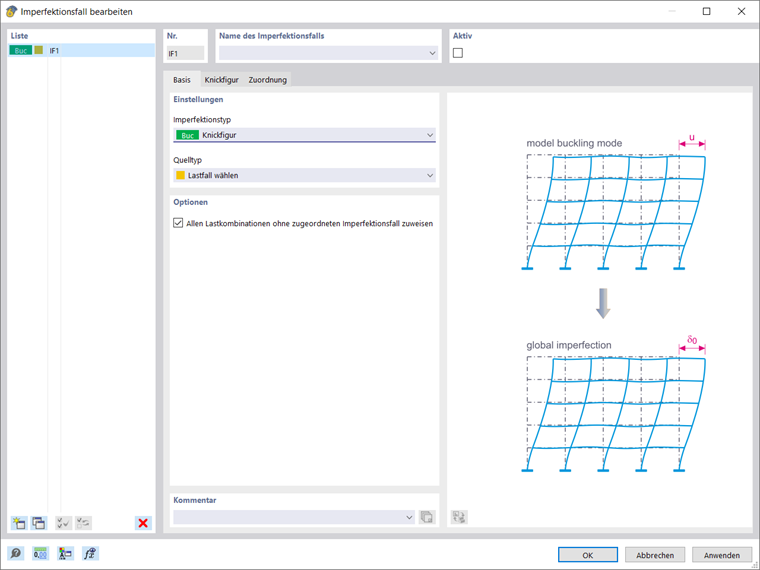

Wybierając typ imperfekcji 'postać wyboczenia', można obliczyć postać imperfekcji na podstawie imperfekcji utworzonej za pomocą -rstab-9/dodatkowe -analizy/stateczność konstrukcji stateczność konstrukcji
postać wyboczenia
Jako źródło postaci własnej należy wybrać przypadek obciążenia lub kombinację obciążeń. Dla tego przypadku obciążenia lub kombinacji obciążeń opcja ' musi obliczyć obciążenie krytyczne | Stateczność konstrukcji'. W tym samym oknie dialogowym podaje się również numer postaci własnej.
Jeżeli imperfekcja ma zostać wygenerowana na podstawie postaci wyboczenia kombinacji obciążeń, należy ją wcześniej skopiować i wyłączyć uwzględnianie imperfekcji. Następnie należy wybrać skopiowaną kombinację obciążeń jako podstawę dla imperfekcji.
Wielkość imperfekcji

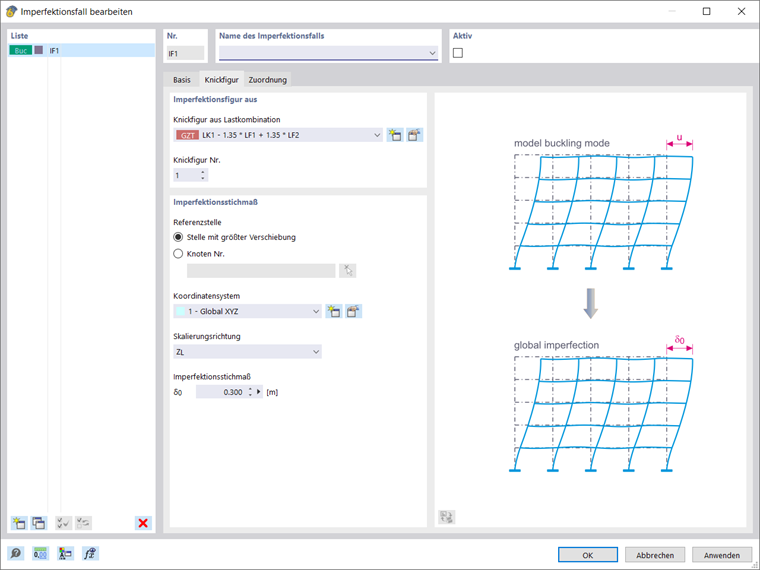

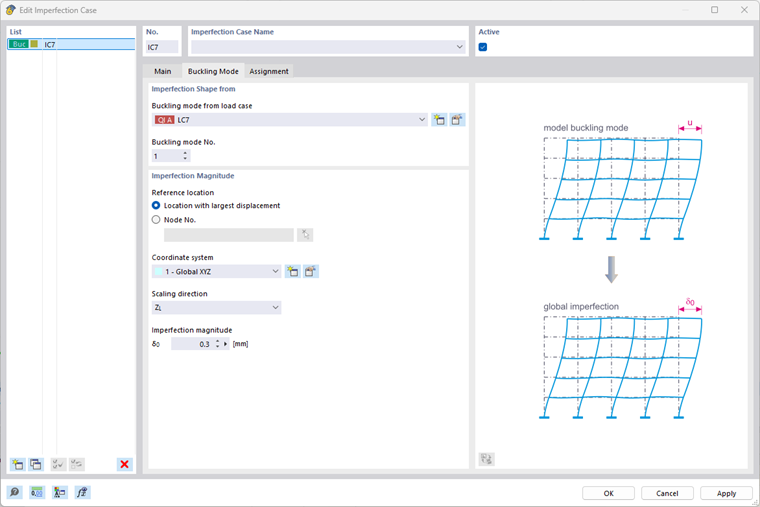

Następnie należy wybrać punkt odniesienia i kierunek skalowania dla skalowania postaci wyboczenia. Wybrany kształt wyboczenia jest najpierw normalizowany, a następnie wszystkie składowe są skalowane w taki sposób, aby w punkcie odniesienia została osiągnięta określona wartość deformacji w wybranym kierunku.
Wartość odkształcenia do skalowania można zdefiniować bezpośrednio lub za pomocą wzoru. Za pomocą wzorów można zdefiniować zależność od długości pręta.
Obliczanie przypadku imperfekcji
Po obliczeniu przypadku imperfekcji w wyniku 'Analizy statycznej' uzyskuje się przeskalowane odkształcenia konstrukcji uznawanej za imperfekcję. Ten typ imperfekcji nie jest uwzględniany w obliczeniach przez obciążenia zastępcze, lecz przez przemieszczenie elementów skończonych.
Jeżeli przypadek imperfekcji jest przypisany do obliczanego przypadku obciążenia lub kombinacji obciążeń, obliczenia przypadku imperfekcji są przeprowadzane automatycznie.
