比例屈曲图

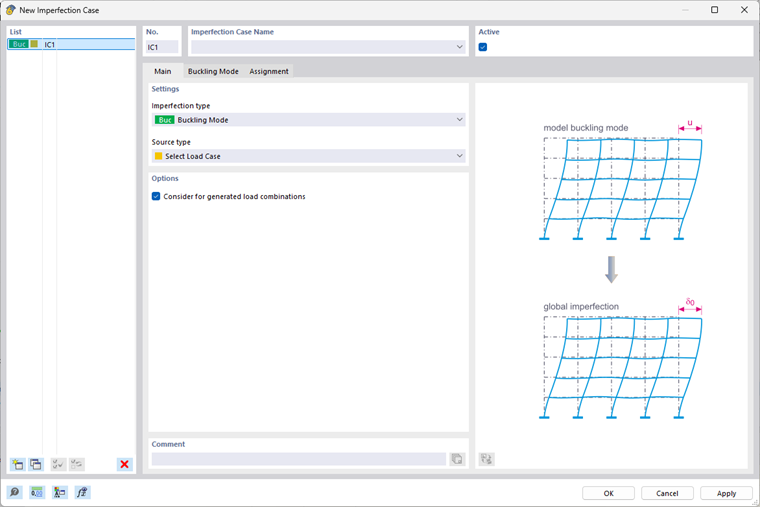

通过选择'屈曲模式'缺陷类型，您可以基于使用 和-rstab-9/附加-analyses/structures-stability 结构稳定性

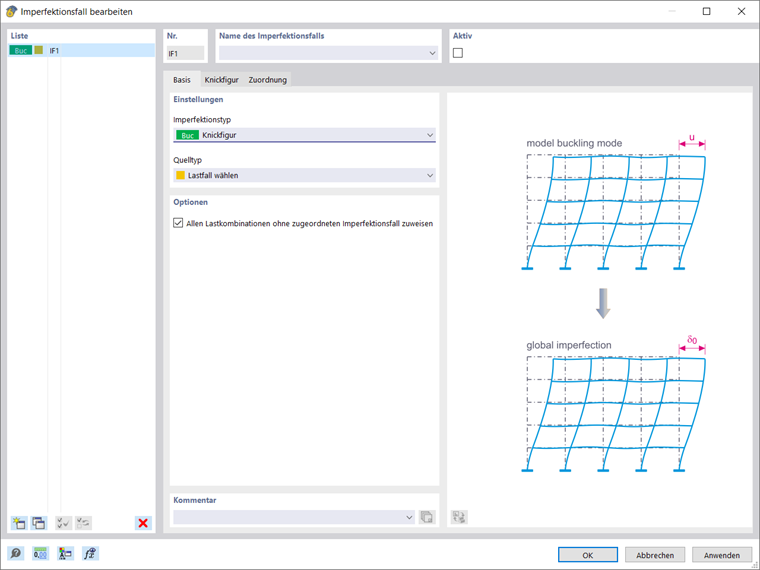

缺陷类型 屈曲形状

屈曲模态

选择一个荷载工况或荷载组合作为振型的来源。 '选项必须计算临界荷载 | 结构稳定性模块'。 在该对话框中也可以指定振型的编号。

如果缺陷由荷载组合的屈曲模式产生，则必须事先将其复制并停用缺陷考虑。 然后选择复制的荷载组合作为缺陷的基础。

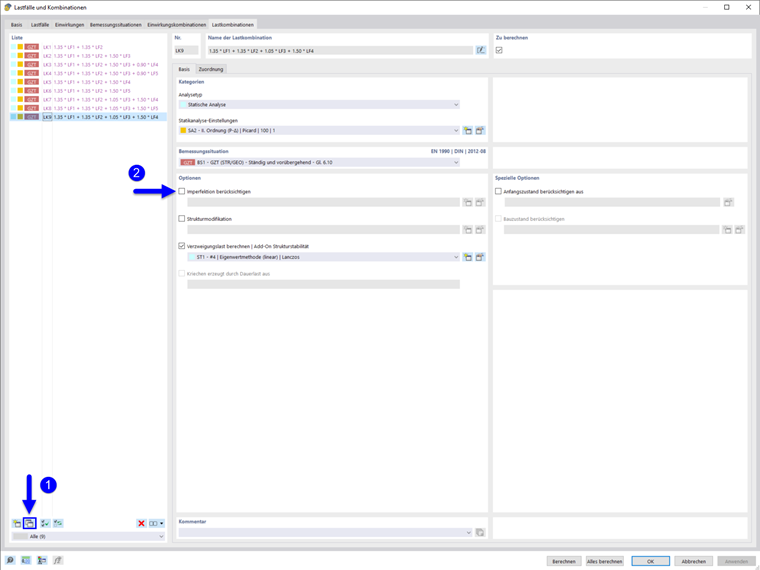

从屈曲配置复制缺陷的荷载组合

缺陷幅度

然后，选择一个参照点和缩放方向来缩放屈曲模式。 所选屈曲形状首先正常化，然后缩放所有组件，以便在参考点处达到在所选方向上的指定变形值。

直接或通过公式给出用于缩放的变形值。 用户可以使用公式来定义计算与杆件长度的相关性。

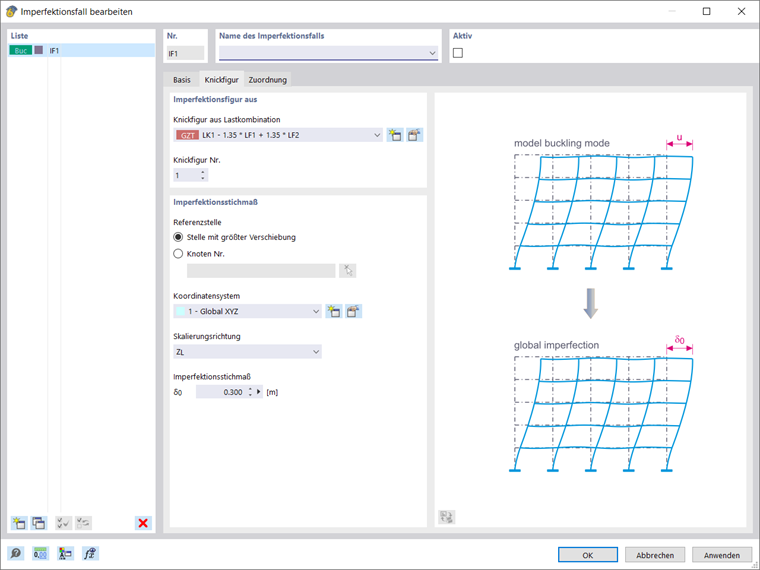

从屈曲形状编辑缺陷

缺陷工况计算

在计算完缺陷工况后，作为'静力分析'的结果，可获得被视为缺陷的按比例缩放的变形。 在计算中不通过等效荷载考虑这种缺陷，而是通过有限元单元的位移考虑。

如果该缺陷工况分配给一个荷载工况或荷载组合，则该缺陷工况的计算是自动进行的，
