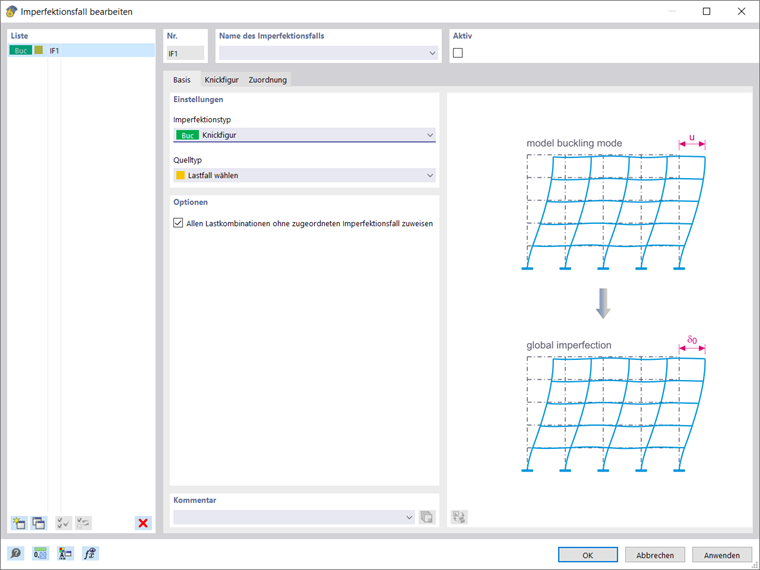

En sélectionnant le type d'imperfection 'Mode de flambement', vous pouvez calculer un mode d'imperfection à partir d'une imperfection créée avec les {%}#/fr/produits/les-modules-complementaires-pour-rfem-6-et -rstab-9/analyses-supplementaires/stabilite-des-structures stabilité de la structure]]
Mode de flambement

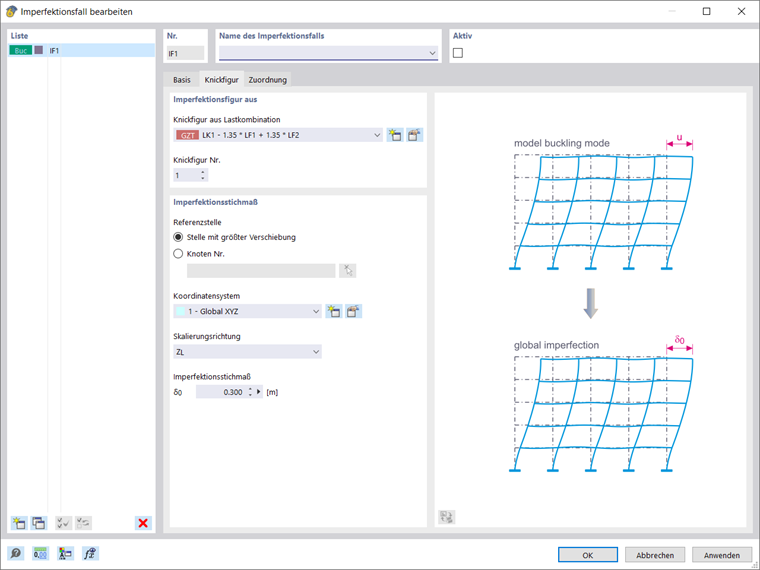

Sélectionnez un cas de charge ou une combinaison de charges comme source du mode propre. Pour ce cas de charge ou cette combinaison de charges, l'option ' doit calculer la charge critique | Module complémentaire Stabilité de la structure{$). Le numéro du mode propre est également spécifié dans cette boîte de dialogue.
Si vous souhaitez générer une imperfection à partir du mode de flambement d'une combinaison de charges, vous devez la copier au préalable et désactiver la considération des imperfections. Sélectionnez ensuite la combinaison de charges copiée comme base pour l'imperfection.
Grandeur d'imperfection
Sélectionnez ensuite un point de référence et une direction d'échelle pour mettre à l'échelle le mode de flambement. Le mode de flambement sélectionné est d'abord normalisé, puis tous les composants sont mis à l'échelle afin que la valeur de déformation spécifiée dans la direction sélectionnée soit atteinte au point de référence.
Précisez la valeur de déformation pour la mise à l'échelle directement ou à l'aide d'une formule. Les formules permettent de définir une dépendance à l'aide d'une longueur de barre.
Calcul du cas d'imperfection
Après avoir calculé le cas d'imperfection, les déformations à l'échelle de la structure considérées comme une imperfection sont obtenues à partir de lAnalyse statique'. Ce type d'imperfection n'est pas considéré par les charges équivalentes, mais par un déplacement des éléments EF dans le calcul.
Si le cas d'imperfection est assigné à un cas de charge ou à une combinaison de charges à calculer, le calcul du cas d'imperfection est effectué automatiquement.
