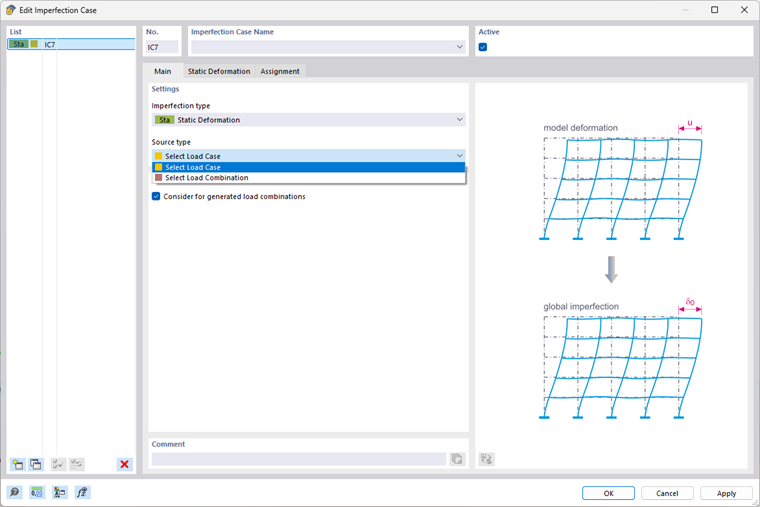

Dans le cas du type d'imperfection 'Déformation statique', les imperfections sont basées sur les déformations d'un cas de charge ou d'une combinaison de charges.
Dans l'onglet 'Déformation statique', sélectionnez un cas de charge ou une combinaison de charges comme source de la déformation ou créez un nouveau cas de charge ou une nouvelle combinaison de charges.

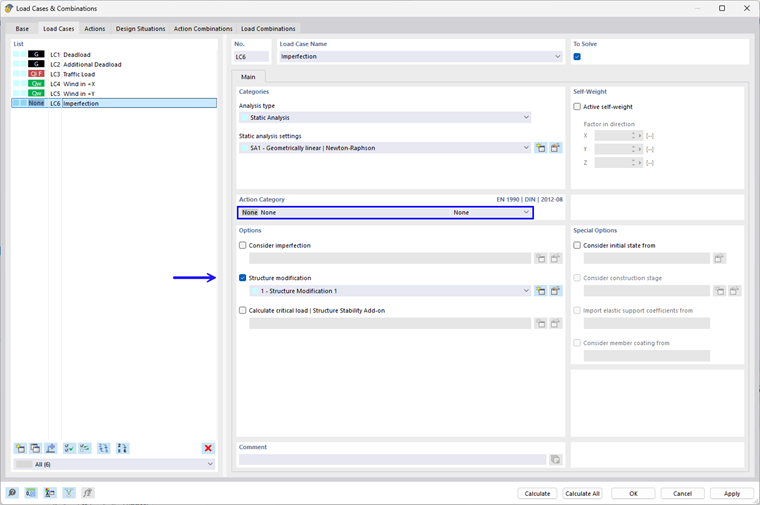

Lorsque vous sélectionnez un nouveau cas de charge, assurez-vous qu'il est défini sans catégorie d'action afin qu'il ne soit pas considéré dans les combinaisons de charge.

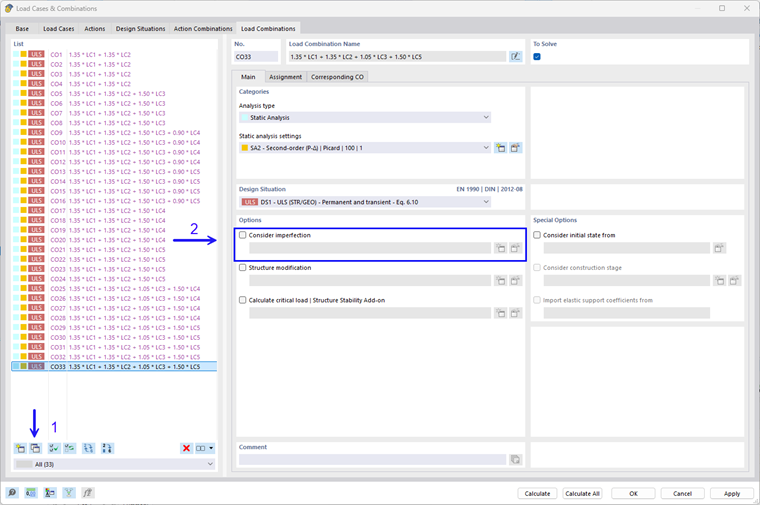

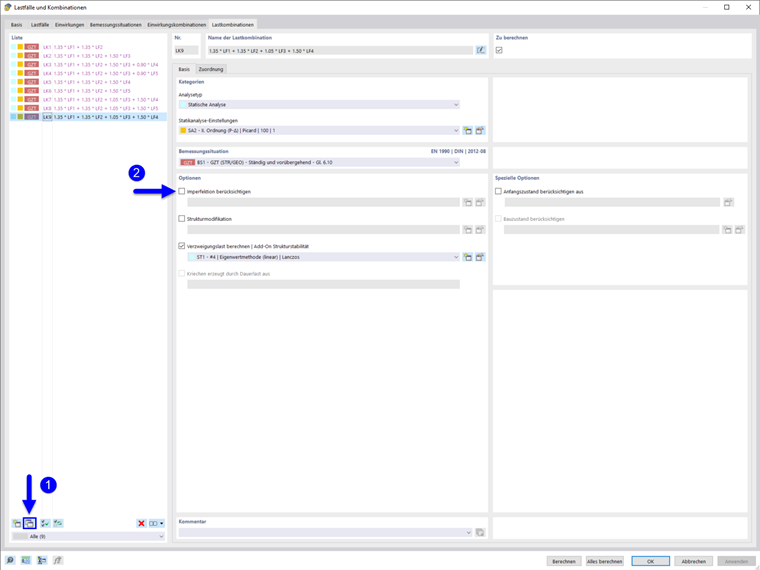

Si vous souhaitez générer une imperfection à partir de la déformation d'une combinaison de charges existante, vous devez la copier au préalable et désactiver la considération des imperfections. Sélectionnez ensuite la combinaison de charges copiée comme base pour l'imperfection.

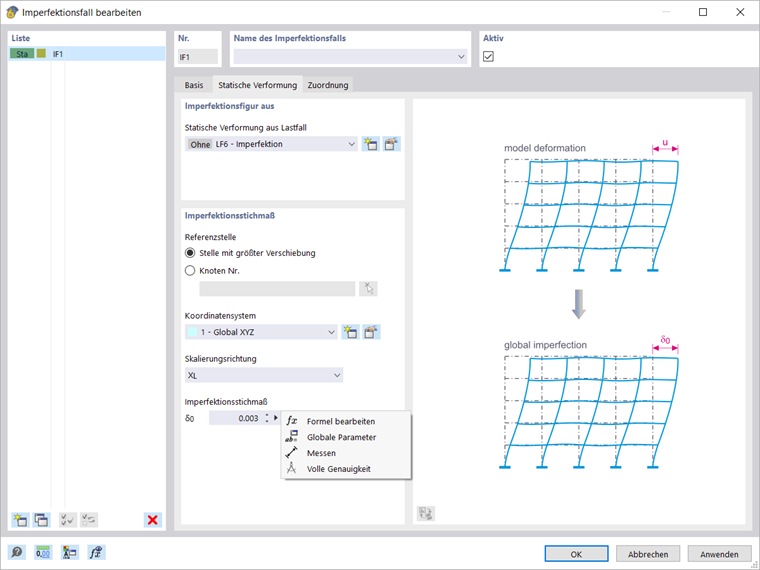

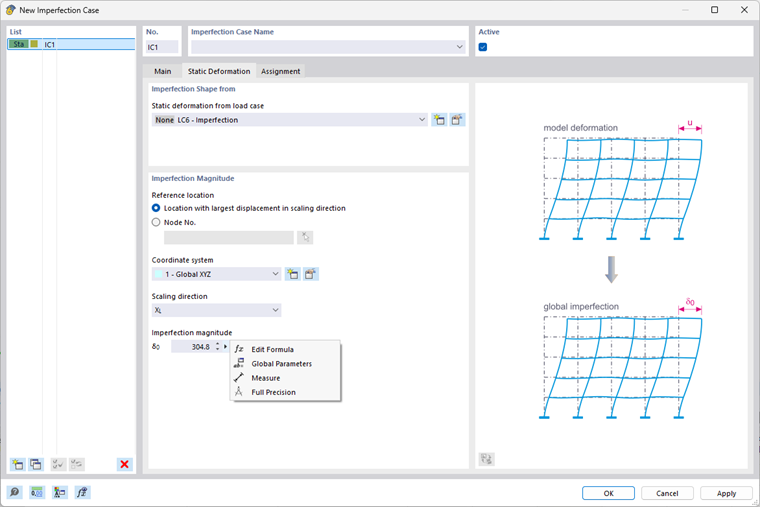

Grandeur d'imperfection
Comme pour le type d'imperfection Mode de flambement, vous devez également sélectionner un point de référence et une direction d'échelle. La déformation du cas de charge sélectionné est mise à l'échelle de sorte que la valeur de déformation spécifiée dans la direction de mise à l'échelle soit atteinte au point de référence. Les valeurs de charge dans le cas de charge ou la combinaison de charges spécifiée n'ont donc aucune importance pour l'imperfection résultante.
Précisez la valeur de déformation pour la mise à l'échelle directement ou à l'aide d'une formule. Les formules permettent de définir une dépendance à l'aide d'une longueur de barre.
Calcul du cas d'imperfection
Après avoir calculé le cas d'imperfection, les déformations à l'échelle de la structure considérées comme une imperfection sont obtenues à partir de lAnalyse statique'. Ce type d'imperfection n'est pas considéré par les charges équivalentes, mais par un déplacement des éléments EF dans le calcul.
Si le cas d'imperfection est assigné à un cas de charge ou à une combinaison de charges à calculer, le calcul du cas d'imperfection est effectué automatiquement.
