No caso do tipo de imperfeição 'Deformação estática', as imperfeições são baseadas nas deformações de um caso de carga ou de uma combinação de cargas.

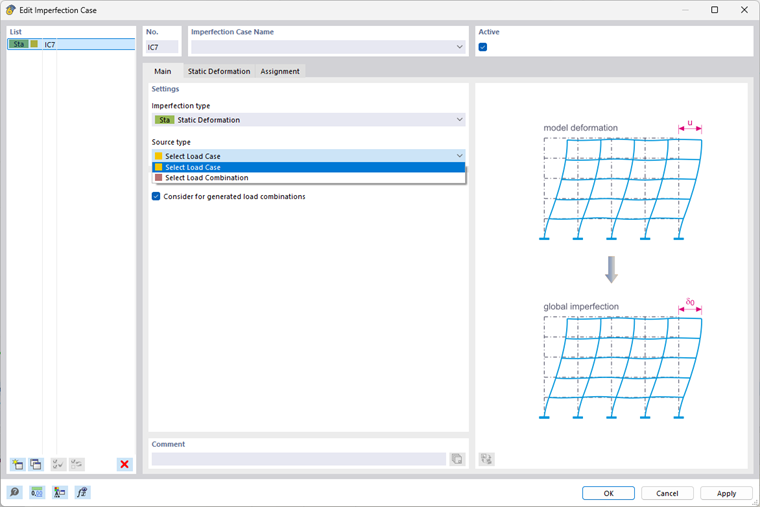

No separador 'Deformação estática,' selecione um caso de carga ou combinação de carga como origem da deformação ou crie um novo caso de carga ou combinação de carga.

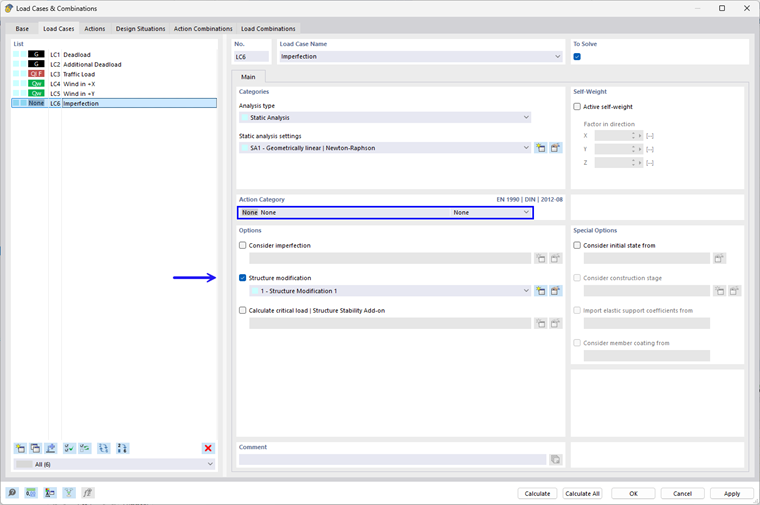

Ao selecionar um novo caso de carga, deve assegurar-se de que este é definido sem uma categoria de ação para que não seja considerado nas combinações de carga.

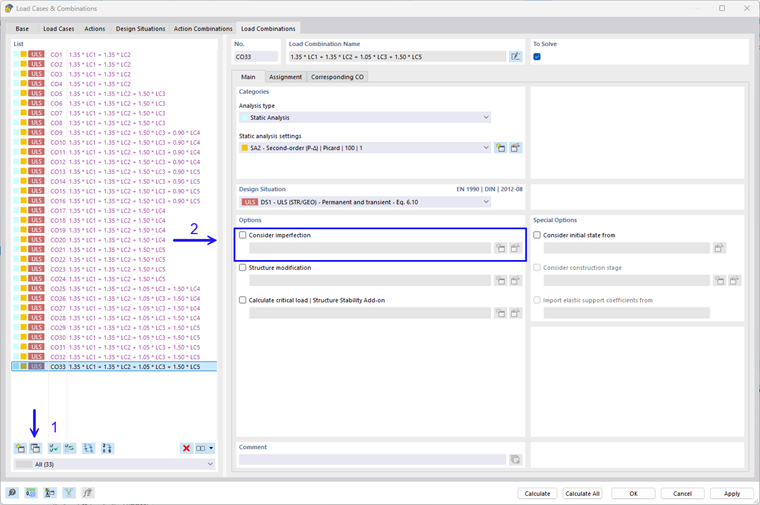

Se pretende gerar a imperfeição a partir da deformação de uma combinação de cargas existente, é necessário copiá-la previamente e desativar a consideração das imperfeições. De seguida, selecione a combinação de cargas copiada como base para a imperfeição.

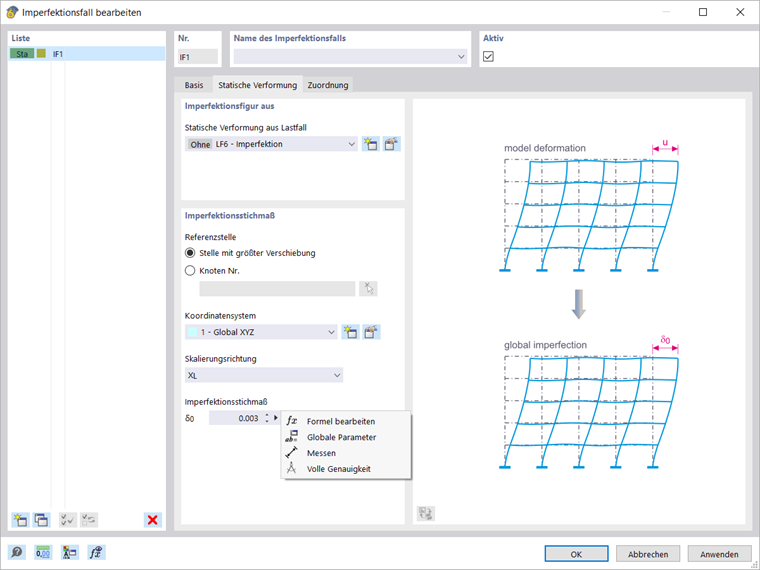

Grandeza de imperfeição
Como no caso do tipo de imperfeição {%>
Especifique o valor da deformação para a escala diretamente ou utilizando uma fórmula. Utilizando fórmulas, é possível definir a dependência no comprimento de uma barra.
Cálculo do caso de imperfeição
Após o cálculo do caso de imperfeição, são obtidas as deformações em escala da estrutura considerada como imperfeição como resultado da 'análise estática'. Este tipo de imperfeição não é tido em consideração por cargas equivalentes, mas sim por um deslocamento dos elementos de EF no cálculo.
Se o caso de imperfeição estiver atribuído a um caso de carga ou a uma combinação de cargas a ser calculada, o cálculo do caso de imperfeição é realizado automaticamente.
