Nel caso del tipo di imperfezione 'Deformazione statica', le imperfezioni si basano sugli spostamenti generalizzati di un caso di carico o di una combinazione di carico.

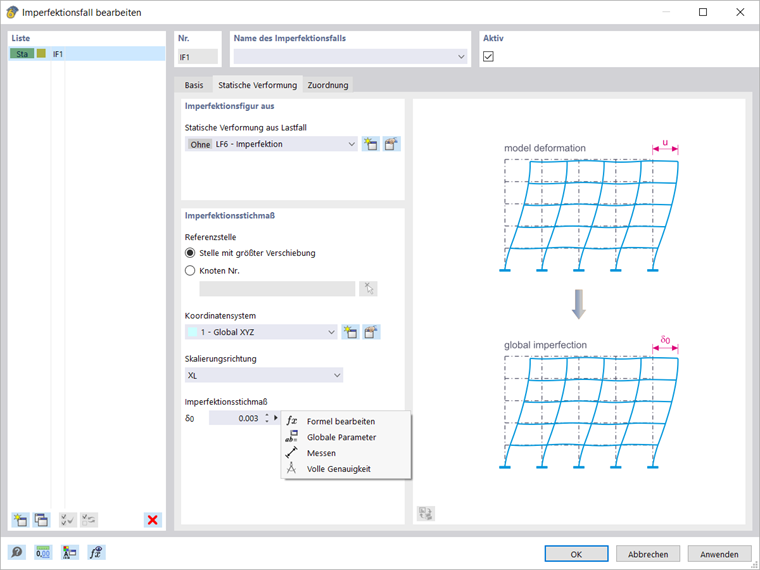

Nella scheda 'Deformazione statica', selezionare un caso di carico o una combinazione di carico come origine per la deformazione o creare un nuovo caso di carico o una nuova combinazione di carico.

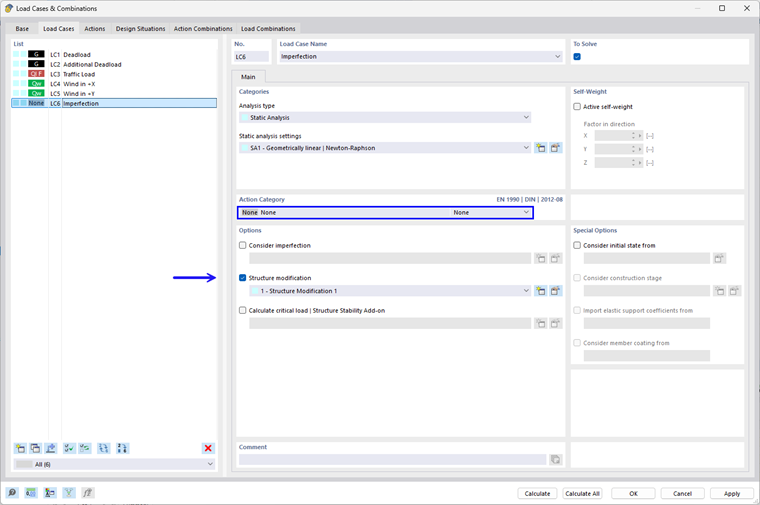

Quando si seleziona un nuovo caso di carico, è necessario assicurarsi che sia definito senza una categoria di azione, in modo che non sia considerato nelle combinazioni di carico.

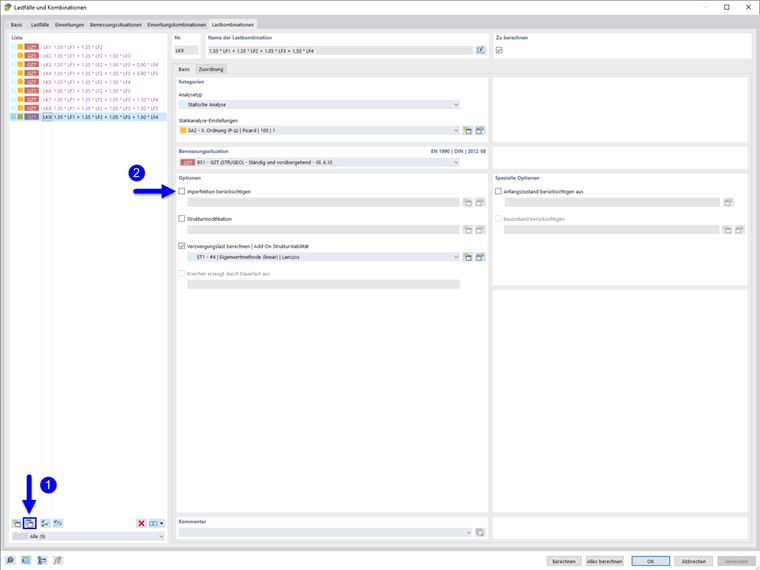

Se si desidera generare l'imperfezione dalla deformazione di una combinazione di carico esistente, è necessario copiarla in anticipo e disattivare la considerazione delle imperfezioni. Quindi, selezionare la combinazione di carico copiata come base per l'imperfezione.
Entità dell'imperfezione

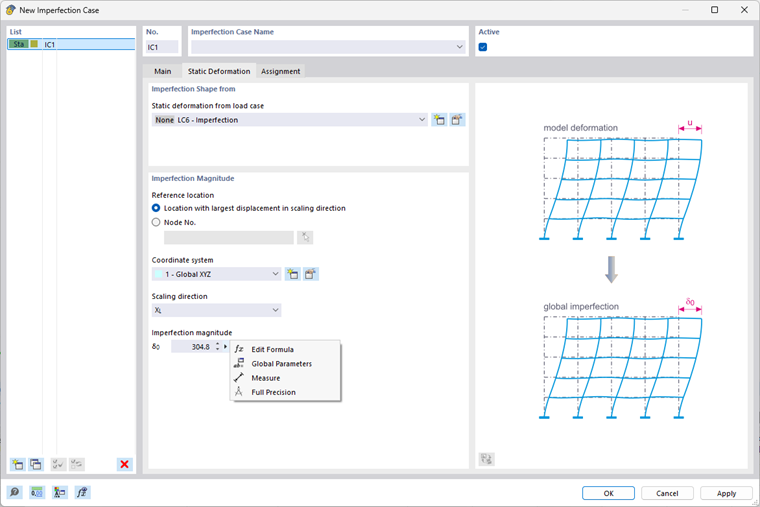

Come nel caso del tipo di imperfezione Modo di instabilità, è necessario selezionare anche un punto di riferimento e una direzione di ridimensionamento. La deformazione dal caso di carico selezionato viene ridimensionata in modo tale che il valore di deformazione specificato nella direzione di ridimensionamento sia raggiunto nel punto di riferimento. Pertanto, i valori di carico nel caso di carico specificato o nella combinazione di carico non hanno alcun significato per l'imperfezione risultante.
Specificare il valore di deformazione per il ridimensionamento direttamente o utilizzando una formula. Utilizzando le formule, è possibile definire la dipendenza dalla lunghezza di un'asta.
Calcolo del caso di imperfezione
Dopo aver calcolato il caso di imperfezione, si ottengono gli spostamenti generalizzati della struttura considerata come un'imperfezione come risultato dellAnalisi statica'. Questo tipo di imperfezione non è preso in considerazione dai carichi equivalenti, ma da uno spostamento degli elementi EF nel calcolo.
Se il caso di imperfezione è assegnato a un caso di carico o a una combinazione di carico da calcolare, il calcolo del caso di imperfezione viene eseguito automaticamente.
