Imperfezioni delle aste

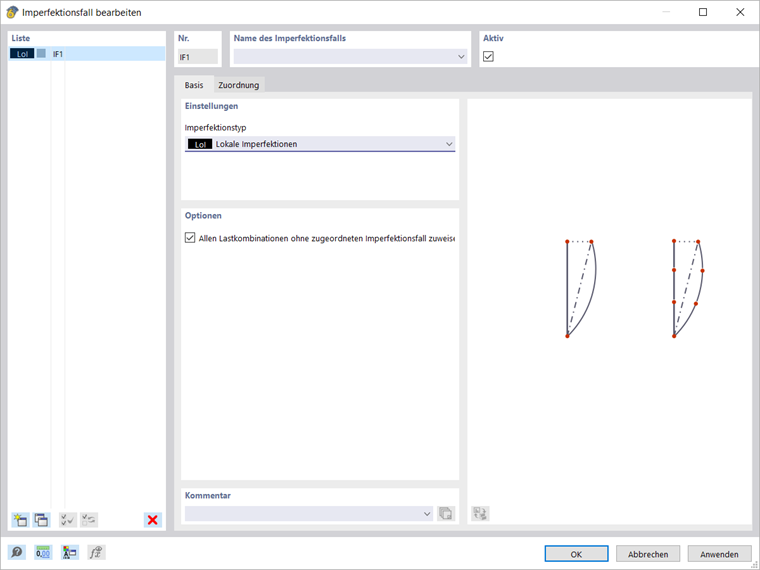

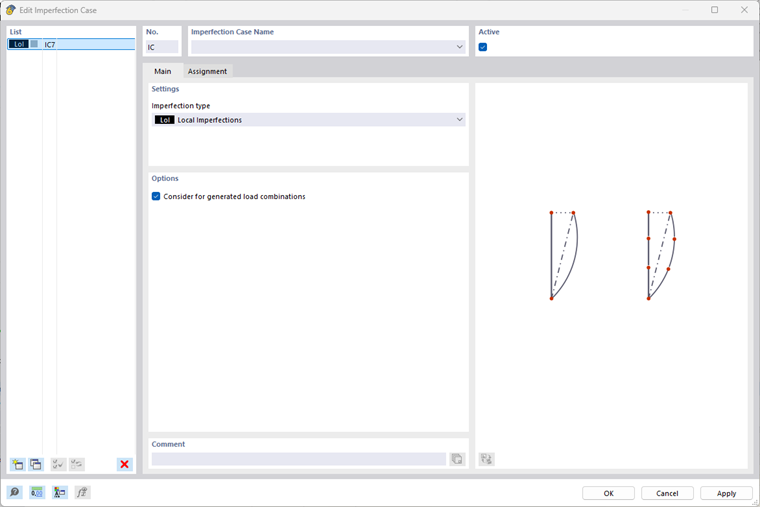

È possibile creare imperfezioni semplici relative a un'asta o a un set di aste in un caso di imperfezione del tipo 'Imperfezioni locali'. Per questo, utilizzare l'oggetto Imperfezioni delle aste creato facendo clic sul pulsante [Seleziona]. Imperfezione - Asta nella barra degli strumenti.

Oltre alle opzioni di input assoluto o relativo per inclinazioni e controfrecce, sono disponibili altre opzioni di specifica per varie norme di progetto. Ulteriori informazioni sono disponibili nel capitolo Imperfezioni delle aste del manuale di RFEM.
Le imperfezioni del set di aste corrispondono alle imperfezioni delle aste in termini di funzione, ma sono correlate a un set di aste.

Calcolo

Nel calcolo, i carichi risultanti dalla forma dell'imperfezione sono rappresentati da carichi equivalenti. Il carico orizzontale equivalente per l'inclinazione e la controfreccia è calcolato dalla forza di compressione nell'asta. Per gli elementi con tensione di trazione, l'imperfezione non viene presa in considerazione e non vengono applicate forze equivalenti.

In un calcolo con 7 gradi di libertà, per la controfreccia viene preso in considerazione anche il momento torcente aggiuntivo risultante dal carico trasversale.

Le forze interne sono mediate su un elemento EF. Pertanto, se la distribuzione delle forze interne non è costante, è necessario prestare attenzione a una divisione EF sufficientemente fine.

Informazione

Le imperfezioni delle aste sono prese in considerazione nel modello utilizzando carichi equivalenti. Non c'è spostamento dei nodi della mesh EF.

Se è necessario uno spostamento dei nodi della mesh EF o si definisce una forma specifica come una forma di imperfezione, la forma di instabilità in scala e l'imperfezione dovuta alla deformazione statica sono disponibili come ulteriori tipi di imperfezione. } sono disponibili.

Utilizzo

Suggerimento

Le imperfezioni delle aste sono adatte per qualsiasi numero di aste o set di aste. Tuttavia, è necessario stimare quale sarà la deformazione più sfavorevole.

L'imperfezione dell'asta si riferisce sempre alla lunghezza dell'intera asta. Pertanto, è necessario dividere le aste per una forma di imperfezione a più alberi.
