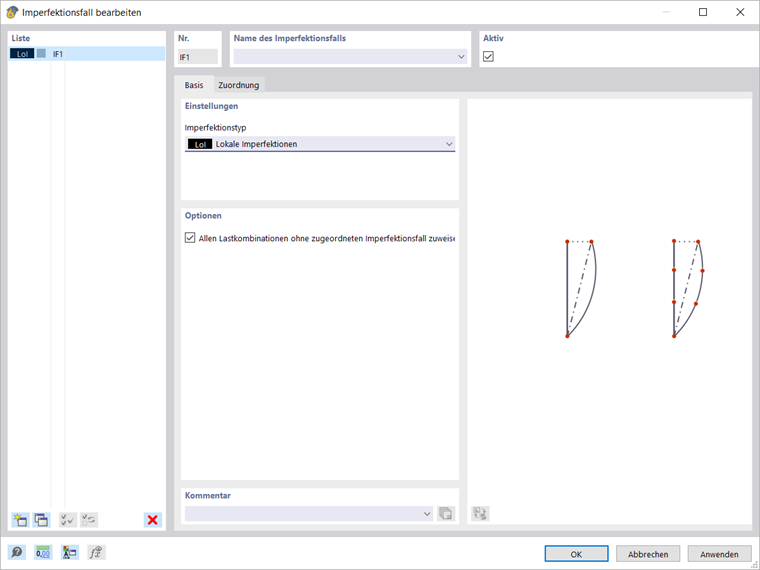

Puede crear imperfecciones simples relacionadas con una barra o un conjunto de barras en un caso de imperfección de tipo 'Imperfecciones locales'. Para esto, use el objeto Imperfecciones de barras que crea haciendo clic en el botón [Seleccionar]
en la barra de herramientas.
Además de las opciones de entrada absolutas o relativas para inclinaciones y contraflechas, tiene otras opciones de especificación para varias normas de cálculo. Se puede encontrar más información en el capítulo Imperfecciones en barras del manual de RFEM.
Las imperfecciones de conjuntos de barras corresponden a las imperfecciones de barras en términos de función, pero están relacionadas con un conjunto de barras.
Cálculo
En el cálculo, las cargas resultantes de la forma de imperfección se representan mediante cargas equivalentes. La carga horizontal equivalente para la inclinación y la contraflecha se calcula a partir del esfuerzo de compresión en la barra. Para elementos con tensión de tracción, no se tiene en cuenta la imperfección y no se aplican fuerzas equivalentes.
En un cálculo con 7 grados de libertad, el momento torsor adicional resultante de la carga transversal también se tiene en cuenta para la contraflecha.
Los esfuerzos internos se promedian sobre un elemento de elementos finitos. Por lo tanto, si la distribución de esfuerzos internos no es constante, debe prestar atención a una división de EF suficientemente fina.
Si necesita un desplazamiento de los nudos de la malla de EF o define una forma específica como una forma de imperfección, la forma de pandeo escalada y la imperfección debida a la deformación estática son disponibles como tipos de imperfección adicionales. } están disponibles.
Usar
La imperfección de la barra siempre se refiere a la longitud de la barra completa. Por lo tanto, es necesario dividir las barras para una forma de imperfección de múltiples ejes.
