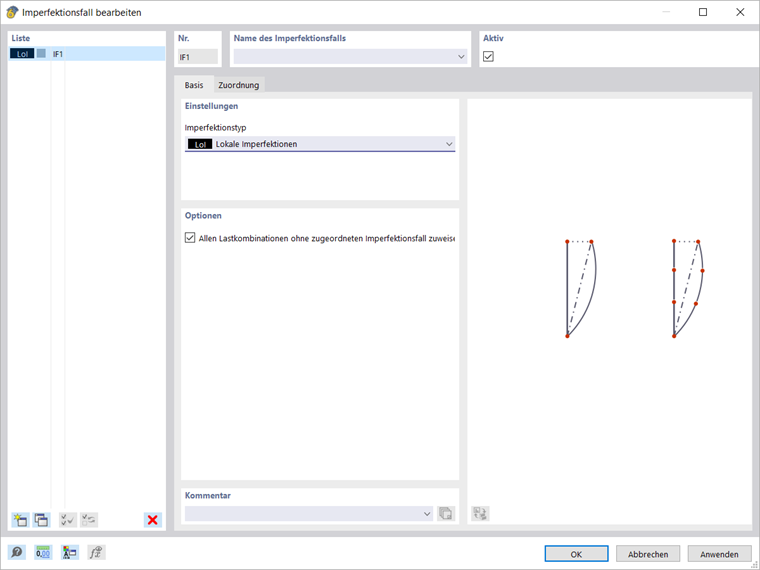

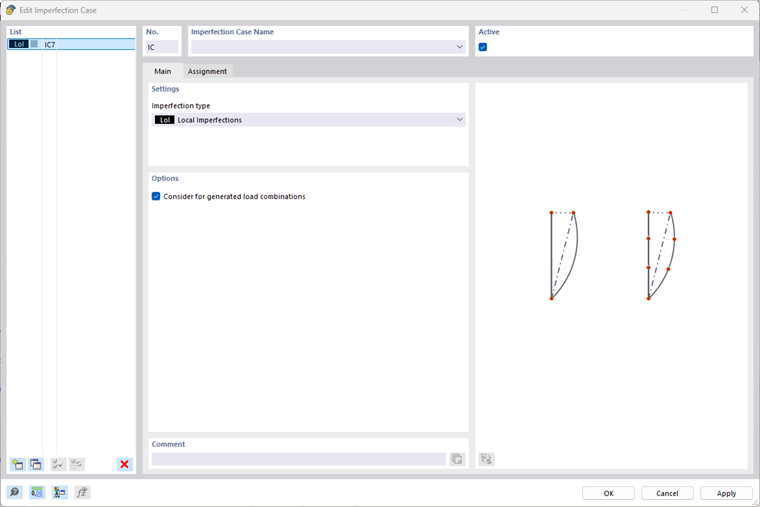

Вы можете создавать простые несовершенства, связанные со стержнем или блоком стержней в случае несовершенства типа 'Местные несовершенства'. Для этого используйте объект Несовершенства стержня, который вы создаете, нажав кнопку [Выбрать]
на панели инструментов.
В дополнение к абсолютным или относительным вариантам ввода наклонов и строительных подъемов, у вас есть другие варианты ввода для различных нормативов расчета. Дополнительную информацию можно найти в главе {%}#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000246 Несовершенства стержней]] руководства пользователя RFEM.
Несовершенства блоков стержней соответствуют несовершенствам стержней, но они связаны с блоком стержней.
Расчёт
В расчете нагрузки, возникающие из-за формы несовершенства, представлены эквивалентными нагрузками. Горизонтальная эквивалентная нагрузка для наклона и строительного подъема рассчитывается на основе сжимающей силы в стержне. Для элементов с растягивающим напряжением несовершенство не учитывается, и эквивалентные силы не применяются.
В расчете с 7 степенями свободы учитывается также дополнительный крутящий момент, возникающий от поперечной нагрузки, у строительного подъема.
Внутренние силы усредняются по одному конечному элементу. Поэтому, если распределение внутренних сил не является постоянным, следует обратить внимание на достаточно точное деление КЭ.
Если вам требуется переместить узлы сетки КЭ или задать конкретную форму как форму несовершенства, тогда доступные в качестве дополнительных типов несовершенства. } доступны.
применения
Несовершенство стержня всегда относится к длине всего стержня. Следовательно, необходимо разделить стержни у многоволновой формы несовершенства.
