Ввод нагрузки осуществляется так же, как и для расчета с 6 степенями свободы, через пользовательский интерфейс RFEM и RSTAB. Нагрузки от различных воздействий можно управлять с помощью нагрузочных случаев и объединять с помощью комбинаций нагрузок. Следующие главы руководства пользователя RFEM и их подразделы дают обзор основных функций:
Если в этом руководстве не указано иное, функции нагрузки, описанные в руководстве RFEM 6, также применимы при использовании дополнения для учета скручивания с осью (7 степеней свободы). Все типы нагрузок и ассистенты нагрузки, доступные в RFEM и RSTAB, могут использоваться без ограничений в сочетании с дополнением. Дополнительные виды нагрузок, такие как бимоменты, в настоящее время не предусмотрены.
В подразделе Условие приложения нагрузки вы найдете указания по эксцентриситету нагрузки и условию приложения нагрузки для различных типов нагрузок.
Поведение нагрузки при геометрически нелинейном расчете
При геометрически нелинейном расчете (теория II порядка или теория III порядка) учитывается вращение конечных элементов сетки на этапе приложения нагрузки. Таким образом, из-за вращения элементов для нагрузки может возникнуть дополнительный эксцентриситет.

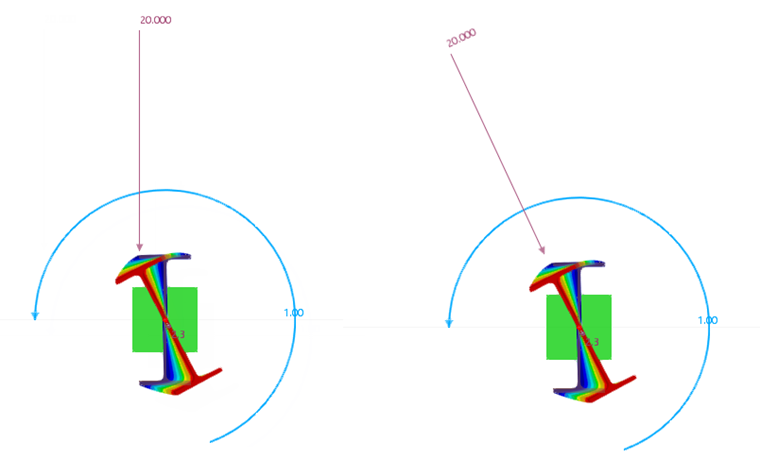

Направление воздействия нагрузки в расчете с RSTAB сохраняется. Это также называют консервативным подходом к применению нагрузки. Например, нагрузка, определенная как «местное z», при вращении локальной системы координат продолжает действовать в первоначальном направлении.
В RFEM в этом случае различается направление: нагрузки, связанные с глобальной системой координат, продолжают действовать в направлении этой неизменной глобальной системы координат (консервативный подход к применению нагрузки). Нагрузки, связанные с локальной системой координат, действуют в обновленном направлении локальной системы координат (следующая нагрузка).
