Профили

Для расчета с кручением коробления сначала можно использовать все сечения. Если активирован дополнительный модуль Warping Torsion (7 степеней свободы), в диалоговом окне доступны дополнительные параметры для редактирования свойств сечения. Глава Сечения руководства по RFEM описывает диалоговое окно ввода и наиболее важные параметры. В этой главе описаны, в частности, свойства, относящиеся к расчету с 7 степенями свободы.

константа депланации Iω

Важный

В Северной Америке для данных характеристик сечения обычно используется символ Cw. В данном руководстве мы будем использовать обозначение Iω, принятое в Европе. Обозначение как ' момент 2 поверхности деформации также является обычным. Степень '.

После активации аддона становится доступным значение сопротивления депланации Iω в меню редактирования сечения и в таблице ввода сечения. Для стандартизованного сечения оно берется из табличных значений (если таковые имеются). Для всех других типов сечений сопротивление короблению рассчитывается в соответствии с выбранным методом анализа по теории тонких или толстых стенок. Вы можете найти более подробную информацию об этом в руководстве к программе RSECTION.

Аналогично значениям площадей сдвига Ay и Az, константу депланации Iω можно настроить вручную в диалоговом окне редактирования сечения или во вводной таблице сечений.

Инфо

Ручная регулировка параметра сечения Iω оказывает влияние на жесткость конструкции. Однако скорректированное значение сечения не учитывается при определении напряжений.

Деактивация жесткости коробления

После активации надстройки опция 'Деактивировать жесткость коробления' становится доступной для всех сечений. Активируйте эту опцию для сечения, чтобы рассчитать стержни с этим сечением только с 6 степенями свободы. В этом случае жесткость на кручение определяется только параметром сечения It и кручение с депланацией не учитывается. Соответственно уменьшается и вывод результатов.

Если надстройка активирована, жесткость коробления активируется автоматически при создании новых сечений. Если надстройка активируется после создания сечений, также активируется жесткость коробления для всех сечений.

Эта опция актуальна только для стержней типа ' Beam ', стержни другого типа обычно рассчитываются только с 6 степенями свободы, а жесткость на коробление не учитывается.

Сечения без коробления

Для сечений без депланации, таких как круглые пустотелые профили или уголки, константа депланации Iω равна нулю. Для этих сечений автоматически отключается жесткость коробления. В случае сечений, не имеющих квази-коробления, таких как полые квадратные сечения, влияние жесткости на коробление невелико по сравнению с жесткостью на кручение. Однако при расчете по умолчанию учитывается жесткость коробления.

определение внутренних сил

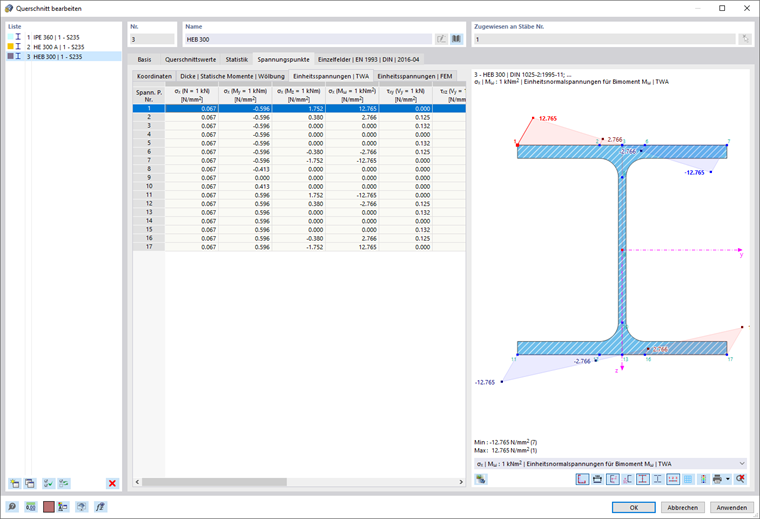

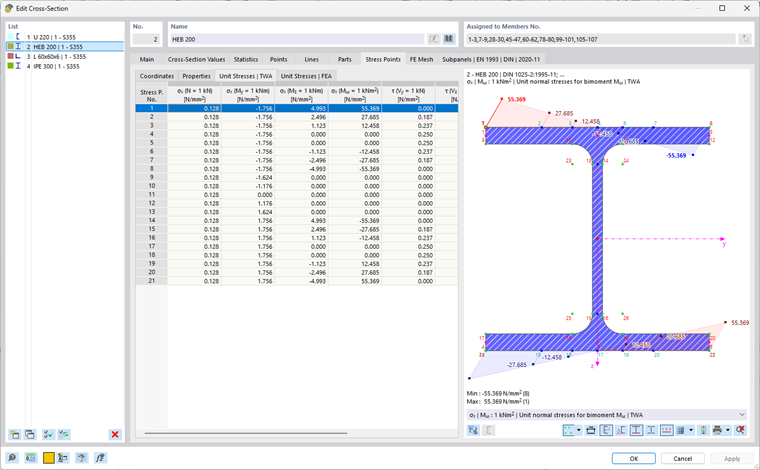

Определение напряжения выполняется в соответствии с пояснениями в главе руководства RSECTION. В диалоговом окне редактирования сечений можно отобразить единичные напряжения в соответствии с теорией тонких стенок (обозначается TWA ) или теорией толстых стенок (обозначается {$$$) } МКЭ ). Это позволяет понять рассчитанные напряжения от всех комбинаций внутренних сил.

Исходная глава
