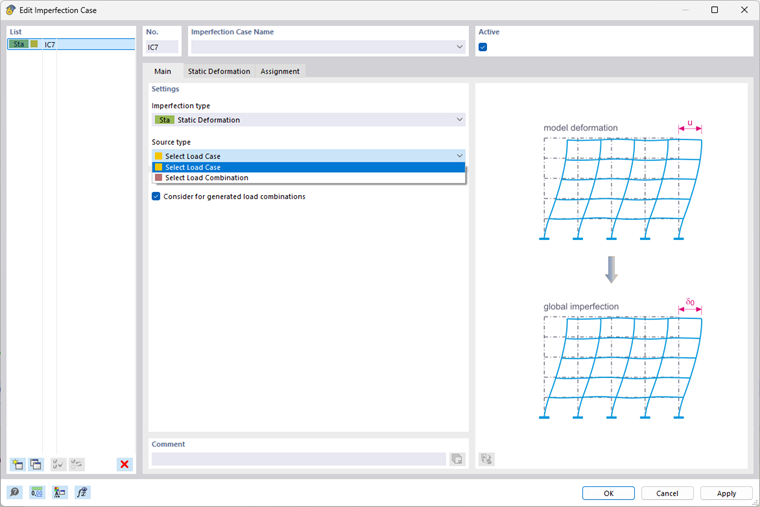

В случае несовершенства типа 'Статическая деформация', несовершенства основаны на деформациях загружения или сочетания нагрузок.
На вкладке 'Статическая деформация' выберите загружение или сочетание нагрузок в качестве источника деформации или создайте новое загружение или сочетание нагрузок.

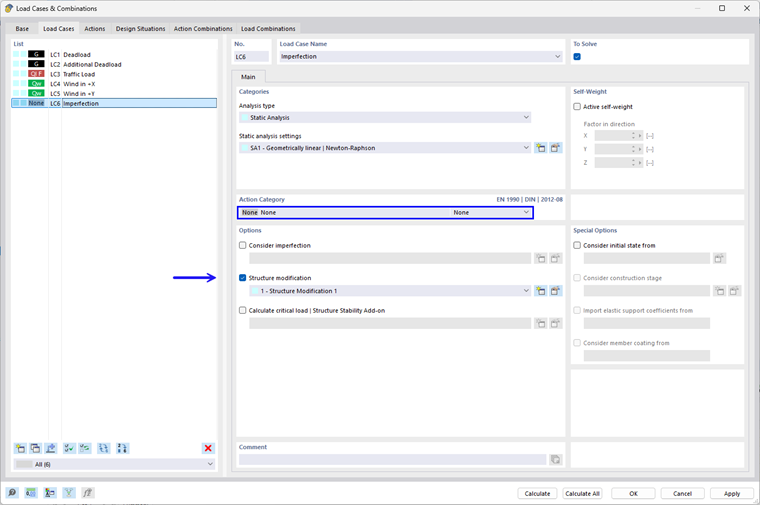

При выборе нового загружения всегда следует убедиться, что оно задано без категории воздействия, чтобы оно не учитывалось в сочетаниях нагрузок.

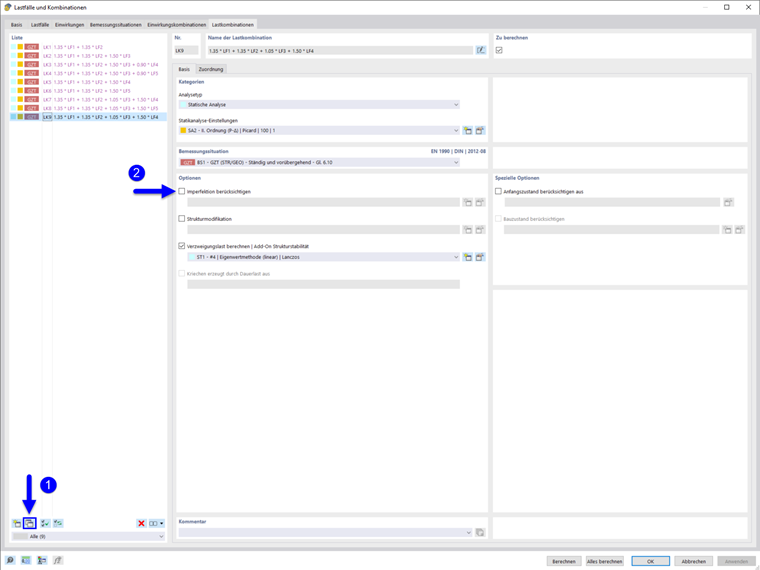

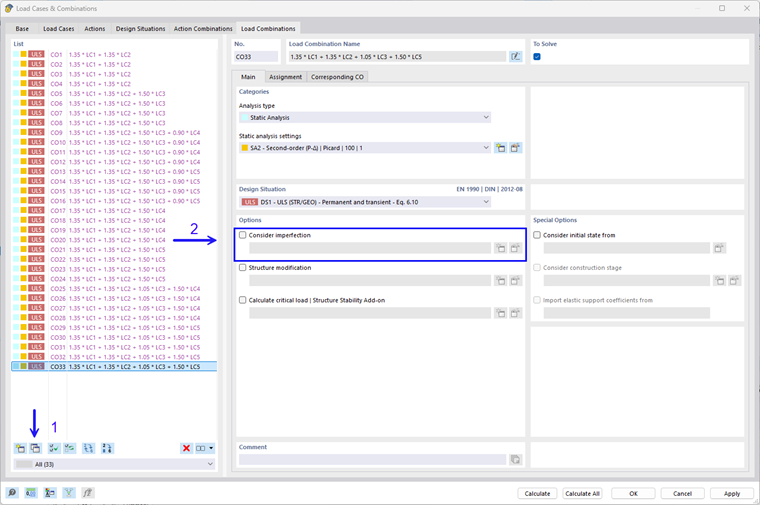

Если вы хотите создать несовершенство из деформации существующего сочетания нагрузок, необходимо заранее скопировать его и деактивировать учет несовершенств. Затем выберите скопированное сочетание нагрузок в качестве основы для несовершенства.
Величина несовершенства

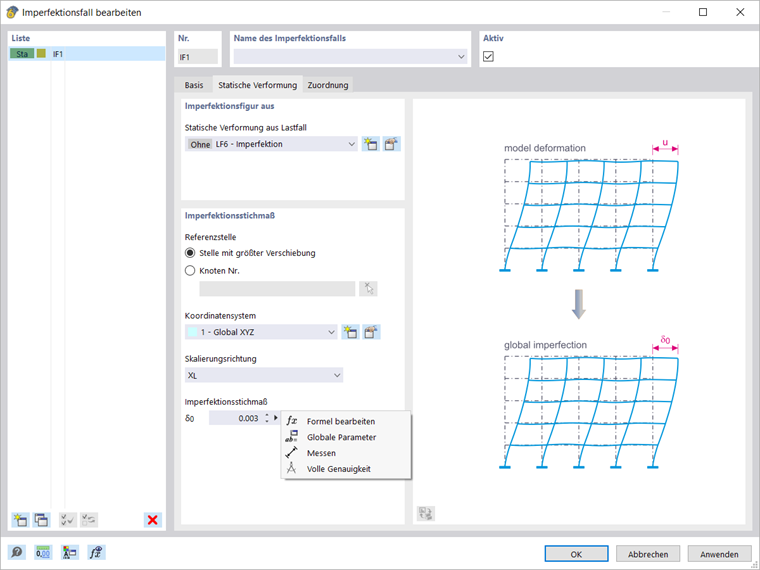

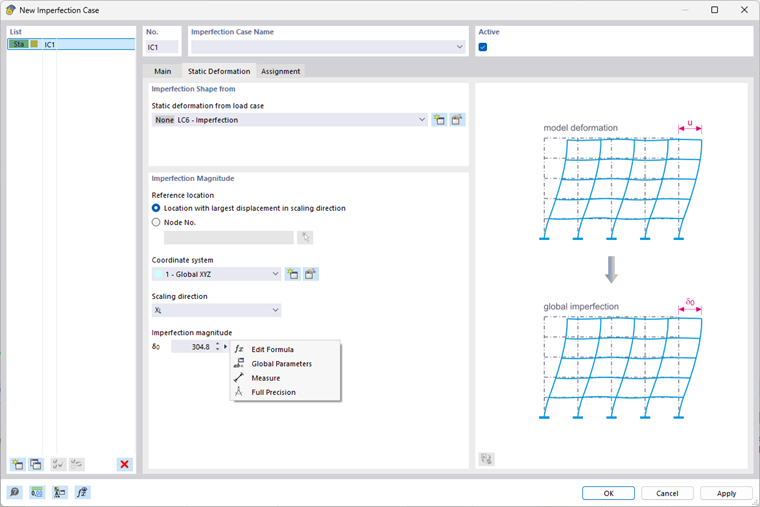

Как и в случае несовершенства типа Форма потери устойчивости, необходимо выбрать точку-ориентир и направление масштабирования. Деформация из выбранного загружения масштабируется таким образом, чтобы в точке-ориентире было достигнуто заданное значение деформации в направлении масштабирования. Таким образом, значения нагрузки в указанном загружении или сочетании нагрузок не будут иметь значения для результирующего несовершенства.
Укажите значение деформации для масштабирования непосредственно или с помощью формулы. С помощью формул можно задать зависимость от длины стержня.
Вычисление случая несовершенства
После расчета случая несовершенства в результате 'статического расчета' будут получены масштабированные деформации конструкции, рассматриваемые как несовершенство. Этот тип несовершенства учитывается в расчете не как эквивалентные нагрузки, а как перемещения конечных элементов.
Если случай несовершенства придан загружению или сочетанию нагрузок, которое необходимо рассчитать, то расчет случая несовершенства выполняется автоматически.
