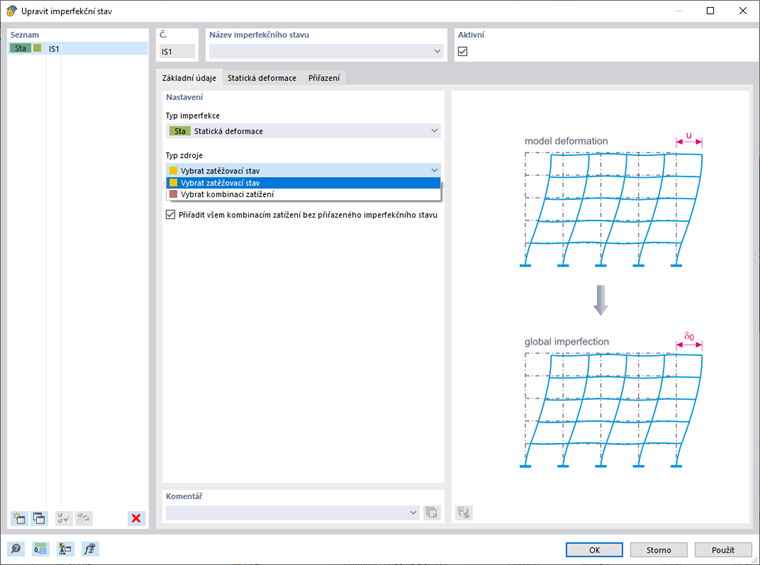

V případě imperfekce typu 'Statická deformace' vycházejí imperfekce z deformací zatěžovacího stavu nebo kombinace zatížení.
V záložce 'Statická deformace' vyberte zatěžovací stav nebo kombinaci zatížení jako zdroj deformace nebo vytvořte nový zatěžovací stav nebo kombinaci zatížení.

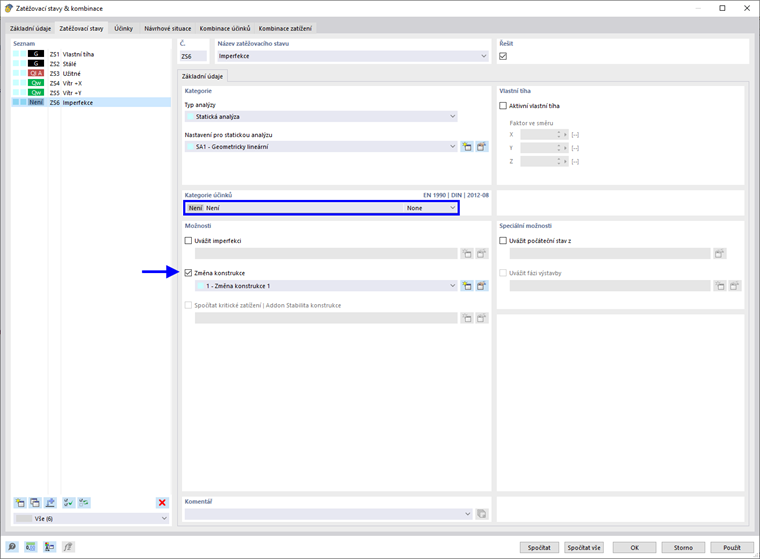

Při výběru nového zatěžovacího stavu je třeba dbát na to, aby byl definován bez kategorie účinků, aby nebyl zohledněn v kombinacích zatížení.

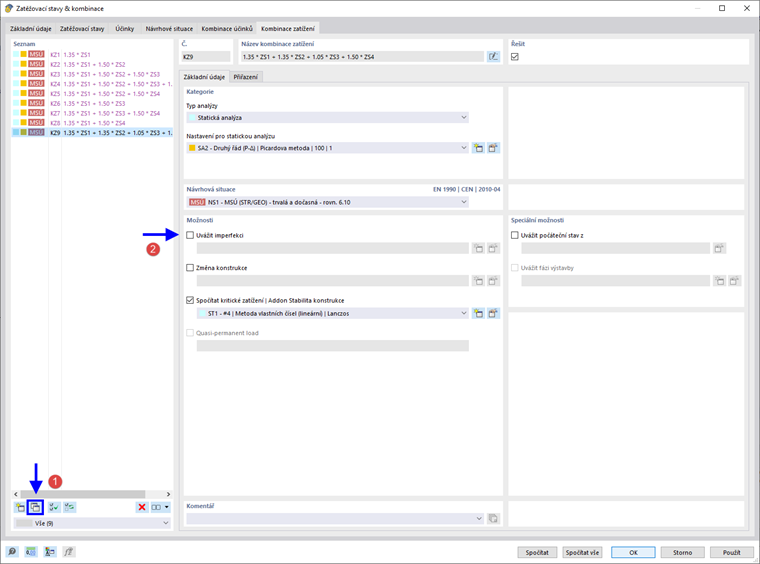

Pokud chceme vygenerovat imperfekci z deformace existující kombinace zatížení, je třeba ji předem zkopírovat a deaktivovat zohlednění imperfekcí. Poté vyberte zkopírovanou kombinaci zatížení jako základ pro imperfekci.

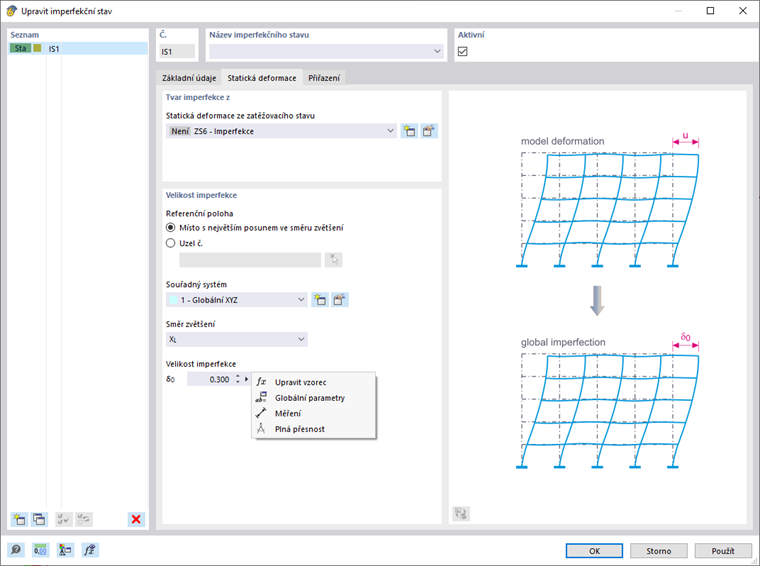

Velikost imperfekce
Stejně jako v případě typu imperfekce Tvar vybočení je třeba také vybrat referenční bod a směr změny velikosti. Deformace z vybraného zatěžovacího stavu se upraví tak, aby v referenčním bodě bylo dosaženo zadané hodnoty deformace ve směru zvětšení. Hodnoty zatížení v zadaném zatěžovacím stavu nebo kombinaci zatížení tak nemají pro výslednou imperfekci žádný význam.
Hodnotu deformace pro změnu měřítka zadejte přímo nebo pomocí vzorce. Pomocí vzorců lze definovat závislost na délce prutu.
Výpočet imperfekčního stavu
Po výpočtu imperfekčního stavu se na základě 'statické analýzy' získají zmenšené deformace konstrukce, které se považují za imperfekce. Tento typ imperfekce se při výpočtu nezohledňuje pomocí náhradních zatížení, ale pomocí posunu konečných prvků.
Pokud je imperfekční stav přiřazen zatěžovacímu stavu nebo počítané kombinaci zatížení, výpočet imperfekčního stavu proběhne automaticky.
