En el caso del tipo de imperfección 'Deformación estática', las imperfecciones se basan en las deformaciones de un caso de carga o una combinación de carga.

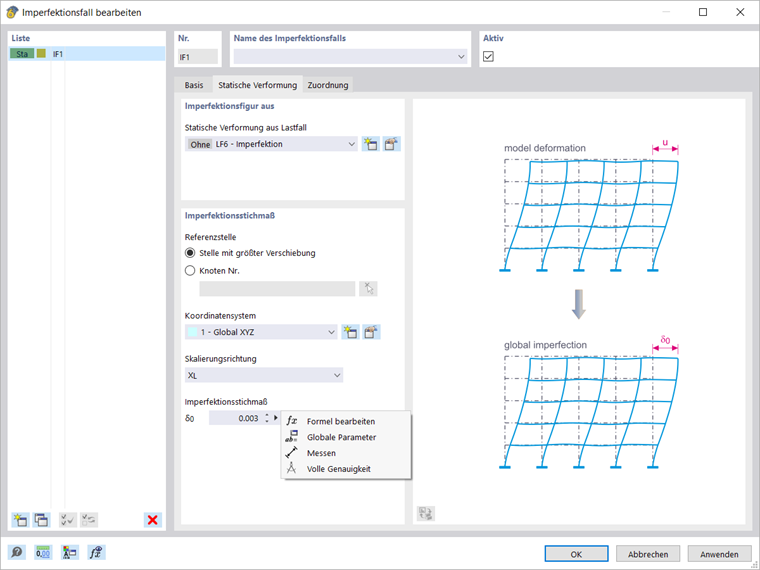

En la pestaña 'Deformación estática', seleccione un caso de carga o combinación de carga como el origen de la deformación, o cree un nuevo caso de carga o combinación de carga.
Al seleccionar un nuevo caso de carga, debe asegurarse de que se defina sin una categoría de acción, de modo que no se considere en las combinaciones de carga.

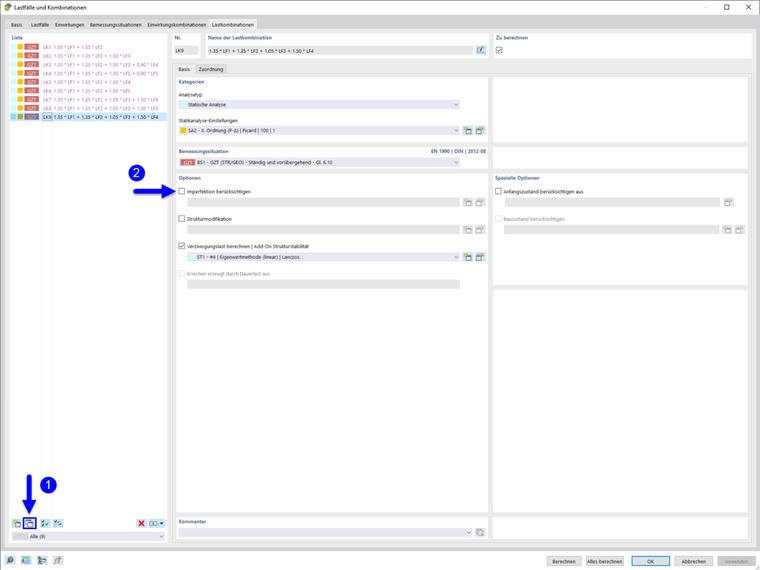

Si desea generar la imperfección a partir de la deformación de una combinación de carga existente, es necesario copiarla de antemano y desactivar la consideración de las imperfecciones. Luego, seleccione la combinación de carga copiada como base para la imperfección.
Magnitud de imperfección
Como en el caso del tipo de imperfección Modo de pandeo, también debe seleccionar un punto de referencia y una dirección de escala. La deformación del caso de carga seleccionado se escala de tal manera que se alcanza el valor de deformación especificado en la dirección de escala en el punto de referencia. Por lo tanto, los valores de carga en el caso de carga o combinación de carga especificados no tienen significado para la imperfección resultante.
Especifique el valor de deformación para la escala directamente o utilizando una fórmula. Usando fórmulas, puede definir la dependencia en una longitud de barra.
Cálculo del caso de imperfección
Después de calcular el caso de imperfección, se obtienen las deformaciones escaladas de la estructura considerada como una imperfección como resultado del 'Análisis estático'. Este tipo de imperfección no se tiene en cuenta por las cargas equivalentes, sino por un desplazamiento de los elementos finitos en el cálculo.
Si el caso de imperfección se asigna a un caso de carga o a una combinación de cargas a calcular, el cálculo del caso de imperfección se realiza automáticamente.
