El modelado de la estructura para el cálculo con 7 grados de libertad se realiza utilizando barras en RFEM y RSTAB. Se puede encontrar una explicación general del objeto en el capítulo Members del manual de RFEM. Las superficies y los sólidos también pueden existir en un modelo que tenga habilitada la torsión de alabeo. Estos objetos se comportan de la misma forma que en un cálculo sin torsión de alabeo.
Cálculo de barras con 7 grados de libertad
Las barras del tipo 'Viga' se calculan automáticamente con 7 grados de libertad después de activar el complemento Alabeo por torsión si se asigna una sección con rigidez al alabeo activada. Después del cálculo, se muestran resultados adicionales para estas barras.
Cálculo de barras con 6 grados de libertad
Si a una barra del tipo 'Viga' se le asigna una sección para la cual se desactiva la rigidez al alabeo, esta barra también se calcula solo con 6 grados de libertad. La opción para desactivar la rigidez al alabeo también se describe en el capítulo Secciones.
Todas las barras de otro tipo de barra siempre se calculan con 6 grados de libertad. Esta restricción del tipo de barra se aplica independientemente de la opción seleccionada para activar la rigidez al alabeo en la sección.
Condiciones de contorno
Las condiciones de contorno de los 6 grados de libertad ux , uy,uz , φ x, φy y φz se definen definiendo los apoyos ennudos .

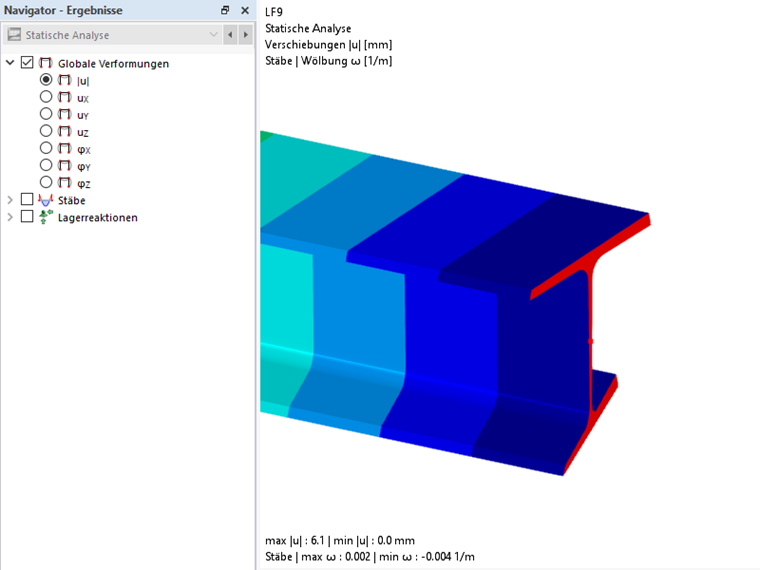

Se asume que el alabeo en los extremos de barra no está obstruido de forma predeterminada. Utilice Rigidizadores transversales de barras para definir muelles de urdimbre en extremos de barra. Estos también se pueden usar para representar apoyos curvos.
Apoyos en barra también se pueden utilizar para definir las condiciones de contorno.
Cabe señalar que en el caso del cálculo con 7 grados de libertad, todos los apoyos se aplican en el centro de gravedad de la sección. Dependiendo de la posición del centro de cortante de la sección utilizada para la barra, puede resultar un momento torsor adicional. En el caso de un cálculo con 6 grados de libertad, el apoyo de los desplazamientos transversales uy y uz de la barra siempre se realiza en el centro de cortante. Lo mismo se aplica a la conexión de componentes adyacentes, esto se explica en la sección de conexión a componentes adyacentes.
Condiciones de transición
Al igual que con el cálculo con 6 grados de libertad, se supone que la conexión de barras en un nudo común es rígida. Por lo tanto, las deformaciones y giros globales son los mismos en todos los extremos de barra que se encuentran en el nudo. Defina las articulaciones en extremos de barras para especificar las condiciones de transición de los 6 grados de libertad ux, uy,uz,φx,φyyφzy para desviarse de una conexión rígida. Además de la definición de los valores elásticos, también son posibles las no linealidades. La función de las articulaciones en extremos de barras se describe en el capítulo Articulaciones en barra del manual de RFEM.

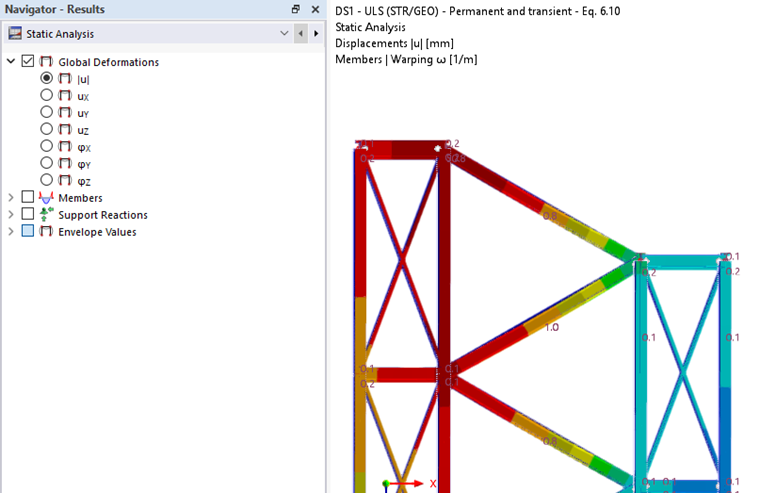

Se asume que el alabeo en los extremos de la barra no está obstruido de forma predeterminada. Por lo tanto, el bimomento y el alabeo no se transfieren a las barras adyacentes. Se puede lograr una continuidad del alabeo y del bimomento modelando barras que no se hayan dividido o definiendo conjuntos de barras. Puede encontrar más información al respecto en el capítulo Conjuntos de barras.
Punto de conexión a componentes adyacentes
Si se conectan otros objetos a una barra que se va a calcular con 7 grados de libertad, siempre se supone que el punto de conexión está en el centro de gravedad. Las cargas de cortante de un componente o apoyo contiguo generan un momento torsor adicional dependiendo de la posición del centro de cortante.
Sin embargo, al calcular barras con 6 grados de libertad, los esfuerzos cortantes de otros componentes se introducen en el centro de cortante. En ambos casos, las fuerzas normales de otros componentes se transfieren al centro de gravedad.

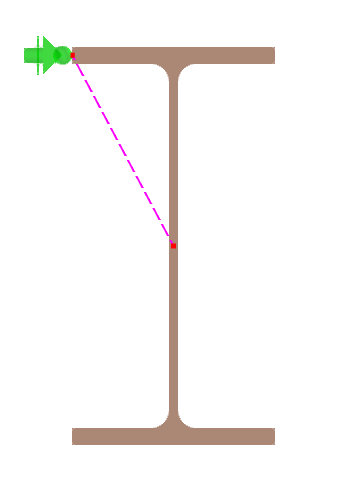

Si la conexión se va a realizar en un punto diferente, puede modelar la conexión con barras rígidas o usar Excentricidades de barra.
