La modélisation de la structure pour le calcul à 7 degrés de liberté est effectuée à l'aide des barres dans RFEM et RSTAB. Vous trouverez une explication générale de cet objet dans le chapitre Barres du manuel de RFEM. Des surfaces et des solides peuvent également exister dans un modèle avec Flambement par flexion-torsion activé. Ces objets se comportent de la même manière que dans un calcul sans Flambement par flexion-torsion.
Calcul des barres avec 7 degrés de liberté
Les barres de type « Poutre » sont calculées automatiquement avec 7 degrés de liberté après l'activation du module complémentaire Flambement par flexion-torsion si une section avec la rigidité de gauchissement activée est assignée. Une fois le calcul terminé, des résultats supplémentaires sont affichés pour ces barres.
Calcul des barres avec 6 degrés de liberté
Si une section pour laquelle la rigidité de gauchissement est désactivée est assignée à une barre de type « Poutre », cette barre n'est également calculée qu'avec 6 degrés de liberté. L'option permettant de désactiver la rigidité de gauchissement est également décrite dans le chapitre Sections.
Toutes les barres d'un autre type de barre sont toujours calculées avec 6 degrés de liberté. Cette restriction du type de barre s'applique quelle que soit l'option sélectionnée pour l'activation de la rigidité de gauchissement dans la section.
Conditions aux limites
Les conditions aux limites des 6 degrés de liberté ux, uy, uz, φx, φy et φz sont définies par la définition des appuis nodaux.

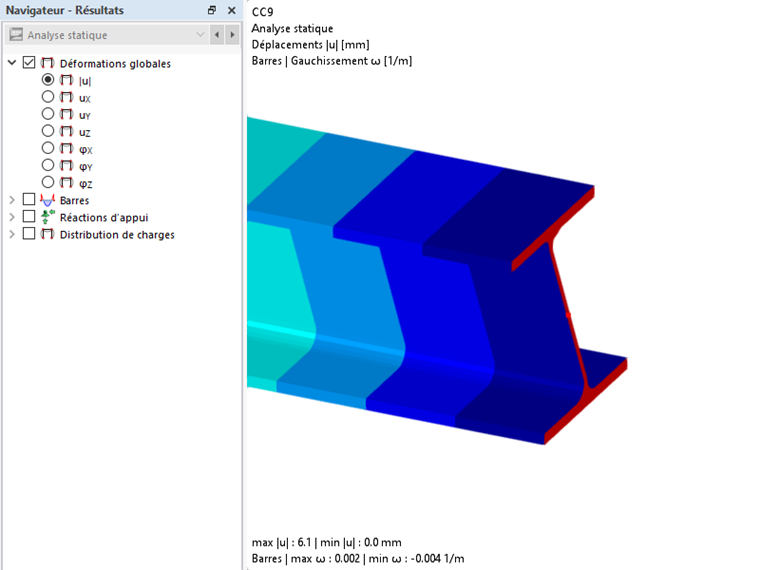

Le gauchissement aux extrémités de la barre est présumé non entravé par défaut. Définissez les raidisseurs transversaux de barre à l'aide des ressorts de gauchissement aux extrémités de la barre. Elles peuvent également être utilisées pour représenter un appui courbe.
Les appuis de barre peuvent également être utilisés pour définir les conditions aux limites.

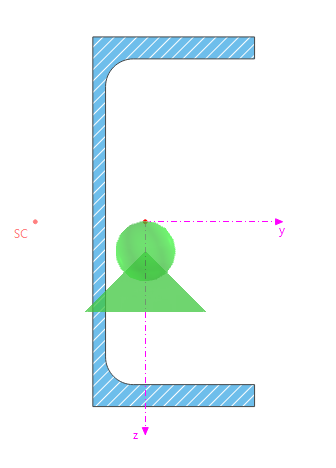

Il convient de noter que dans le cas du calcul à 7 degrés de liberté, tous les appuis sont appliqués dans le centre de gravité de la section. Selon la position du centre de cisaillement de la section utilisée pour la barre, un moment de torsion supplémentaire peut se produire. Dans le cas d'un calcul avec 6 degrés de liberté, l'appui des déplacements transversaux uy et uz de la barre est toujours effectué au centre de cisaillement. Il en va de même pour l'assemblage de composants adjacents, expliqué dans la section Point d'assemblage des composants adjacents.
Conditions transitoires
Comme pour le calcul à 6 degrés de liberté, l'assemblage des barres dans un nœud commun est présumé rigide. Les déformations globales et les rotations sont donc les mêmes à toutes les extrémités de barre qui se rencontrent dans le nœud. Définissez les articulations de barre pour définir les conditions de transition des 6 degrés de liberté ux, uy, uz, φx, φy et φz et pour s'écarter de l'assemblage rigide. Outre la définition des valeurs de ressort, des non-linéarités sont également possibles. La fonction des articulations d'extrémité de barre est décrite dans le chapitre Articulations de barre du manuel de RFEM.
Le gauchissement aux extrémités de la barre est présumé non entravé par défaut. Le bimoment et le gauchissement ne sont donc pas transférés aux barres adjacentes. La continuité du gauchissement et du bimoment peut être obtenue en modélisant des barres non divisées ou en définissant des ensembles de barres. Vous trouverez plus d'informations à ce sujet dans le chapitre Ensembles de barres.
Point d'assemblage des composants adjacents
Si d'autres objets sont assemblés à une barre à calculer avec 7 degrés de liberté, le point d'assemblage est toujours présumé être au centre de gravité. Les charges de cisaillement provenant d'un composant ou d'un appui adjacent génèrent donc un moment de torsion supplémentaire en fonction de la position du centre de cisaillement.
Cependant, lors du calcul de barres avec 6 degrés de liberté, les efforts tranchants provenant d'autres composants sont introduits au centre de cisaillement. Dans les deux cas, les efforts normaux des autres composants sont transférés au centre de gravité.

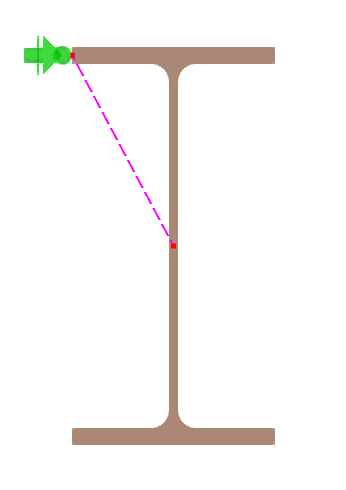

Si l'assemblage doit être réalisé en un autre point, vous pouvez modéliser l'assemblage avec des barres rigides ou utiliser les excentrements de barre.
