A modelação da estrutura para o cálculo com 7 graus de liberdade é realizada utilizando barras no RFEM e no RSTAB. Uma explicação geral sobre o objeto pode ser encontrada no capítulo Barras do manual do RFEM. Também podem existir superfícies e sólidos num modelo com a Torção de empenamento ativada. Estes objetos comportam-se da mesma forma que num cálculo sem torção de empenamento.
Cálculo de barras com 7 graus de liberdade
As barras do tipo 'Viga' são calculadas automaticamente com 7 graus de liberdade após a ativação do módulo Torção de empenamento, se for atribuída uma secção com rigidez de empenamento ativada. Após o cálculo, são exibidos resultados adicionais para essas barras.
Cálculo de barras com 6 graus de liberdade
Se uma secção do tipo 'Viga' é atribuída a uma secção para a qual a rigidez de empenamento é desativada, esta barra também só é calculada com 6 graus de liberdade. A opção para desativar a rigidez de empenamento também é descrita no capítulo Secções.
Todas as barras de outro tipo de barra são sempre calculadas com 6 graus de liberdade. Esta restrição do tipo de barra aplica-se independentemente da opção selecionada para ativar a rigidez de empenamento na secção.
Condições de fronteira
As condições de fronteira dos seis graus de liberdade ux, uy, uz,φx, φy :

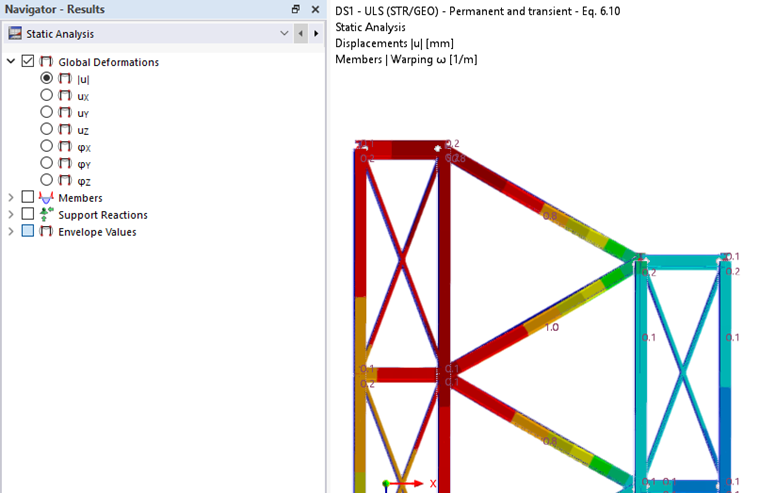

A empenamento nas extremidades da barra é assumido como desobstruído por defeito. Utilize Reforços transversais de barra para definir molas de urdume nas extremidades da barra. Estes também podem ser utilizados para representar uma chumaceira curvada.
Rolamentos de barra também pode ser utilizado para definir as condições de fronteira.
Note-se que, no caso do cálculo com sete graus de liberdade, todos os apoios são aplicados no centro de gravidade da secção. Dependendo da posição do centro de corte da secção utilizada para a barra, pode resultar um momento de torção adicional. No caso de um cálculo com 6 graus de liberdade, o apoio dos deslocamentos transversais uy e uz da barra é sempre realizado no centro de corte. O mesmo se aplica para a ligação de componentes adjacentes, o que é explicado na secção Ponto de ligação a componentes adjacentes.
Condições de transição
Tal como no cálculo com seis graus de liberdade, a ligação das barras num nó comum é assumida como rígida. As deformações e rotações globais são, portanto, as mesmas em todas as extremidades da barra que se encontram no nó. Defina articulações de extremidade de barra para especificar as condições de transição dos 6 graus de liberdade ux, uy, uz, φx, φy, e φz e para divergir de uma ligação rígida. Além da definição dos valores das molas, também são possíveis não linearidades. A função das articulações de extremidade de barra é descrita no capítulo articulações de extremidade de barra do manual do RFEM.

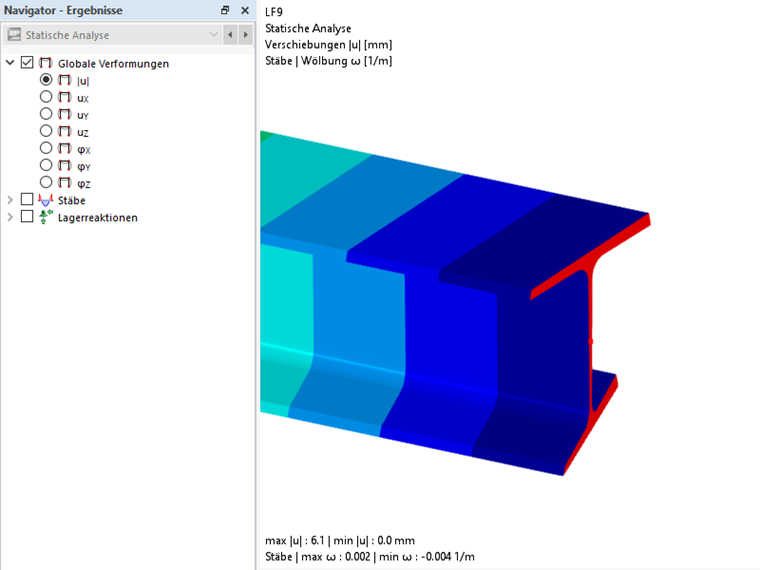

A empenamento nas extremidades da barra é assumido como desobstruído por defeito. O bimomento e o empenamento não são, portanto, transferidos para barras adjacentes. A continuidade da empenamento e do bimomento pode ser conseguida através da modelação de barras indivisas ou definindo conjuntos de barras. Pode encontrar mais informações sobre este assunto no capítulo Conjuntos de barras.
Ponto de ligação aos componentes adjacentes
Se estão ligados outros objetos a uma barra a ser calculada com sete graus de liberdade, o ponto de ligação é sempre assumido como estando no centro de gravidade. As cargas de corte de um componente ou apoio adjacente geram assim um momento de torção adicional dependendo da posição do centro de corte.
No entanto, ao calcular barras com 6 graus de liberdade, as forças de corte de outros componentes são introduzidas no centro de corte. Em ambos os casos, são transferidas forças normais de outros componentes no centro de gravidade.

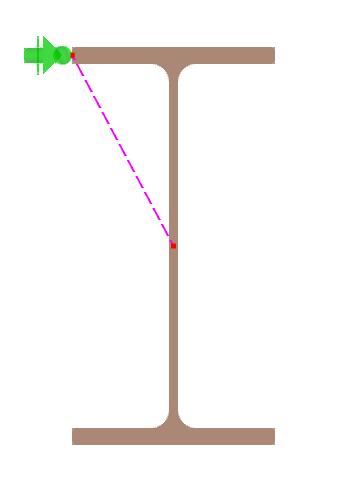

Se a ligação tiver de ser feita num ponto diferente, pode modelar a ligação com barras rígidas ou utilizar excentricidades de barra.
