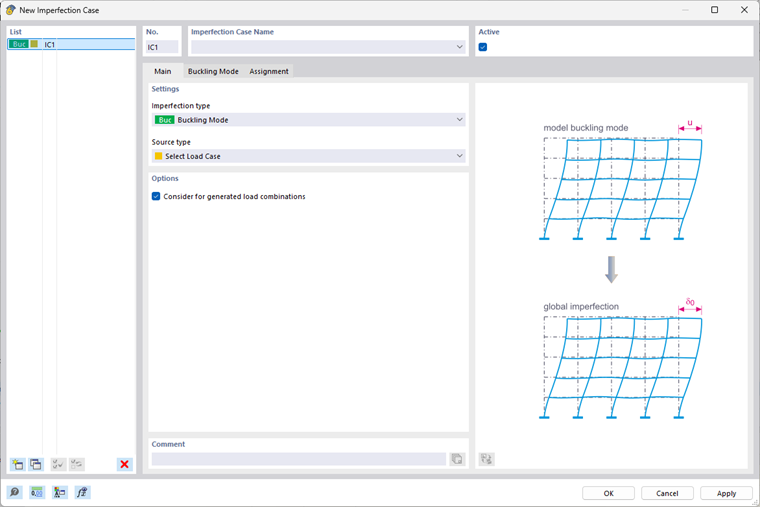

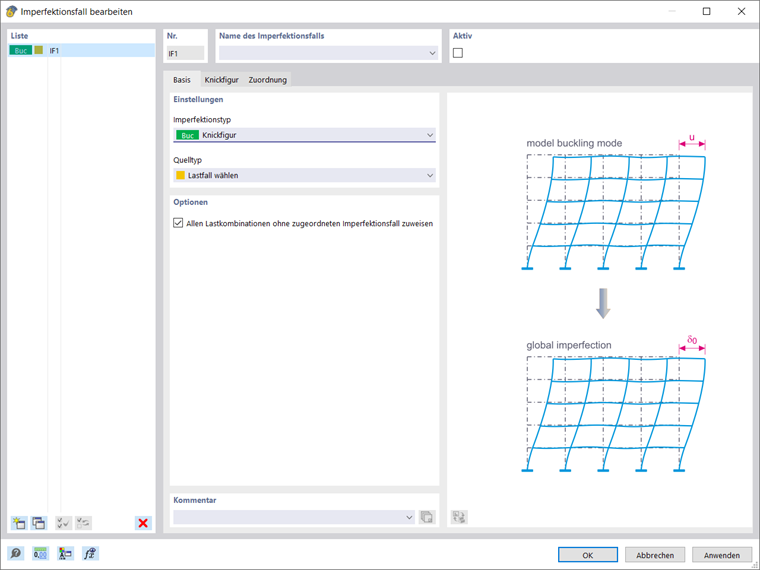

Ao selecionar o tipo de imperfeição 'Modo de encurvadura', pode calcular um modo de imperfeição baseado numa imperfeição criada com o módulo {%>
modo de encurvadura
Selecione um caso de carga ou uma combinação de carga como origem da forma própria. Para este caso de carga ou combinação de cargas, a opção ' tem de calcular a carga crítica | Módulo Estabilidade da estrutura'. O número da forma própria também é especificado nesta caixa de diálogo.

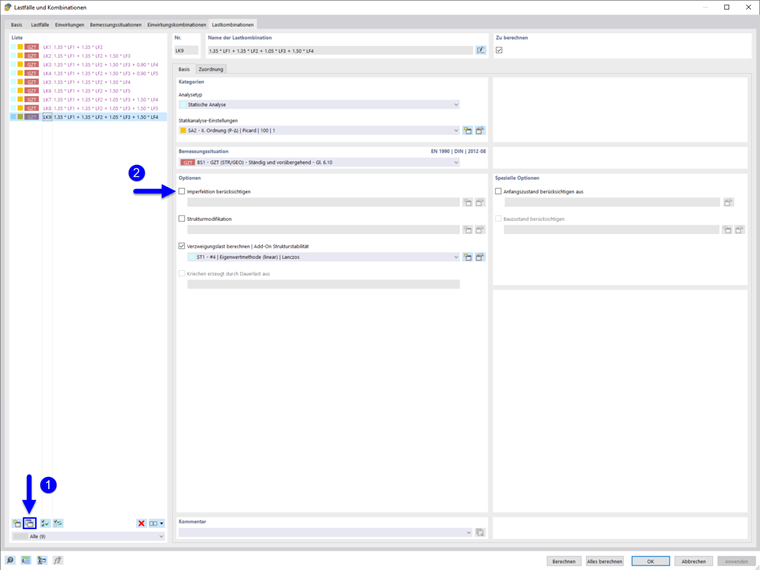

Se pretende gerar a imperfeição a partir do modo de encurvadura de uma combinação de cargas, tem de copiá-la previamente e desativar a consideração das imperfeições. De seguida, selecione a combinação de cargas copiada como base para a imperfeição.

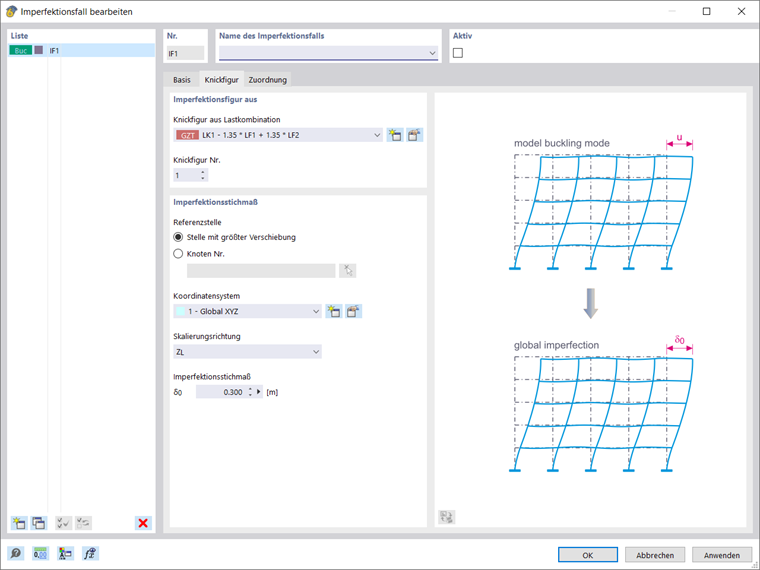

Grandeza de imperfeição

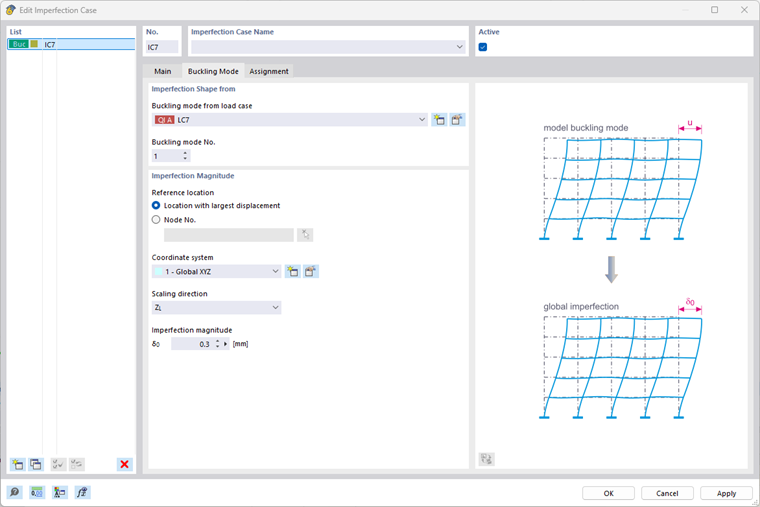

De seguida, selecione um ponto de referência e uma direção de escala para dimensionar o modo de encurvadura. Primeiro, o modo de encurvadura selecionado é normalizado, depois todos os componentes são dimensionados para que o valor de deformação especificado na direção selecionada seja alcançado no ponto de referência.
Especifique o valor da deformação para a escala diretamente ou utilizando uma fórmula. Utilizando fórmulas, é possível definir a dependência no comprimento de uma barra.
Cálculo do caso de imperfeição
Após o cálculo do caso de imperfeição, são obtidas as deformações em escala da estrutura considerada como imperfeição como resultado da 'análise estática'. Este tipo de imperfeição não é tido em consideração por cargas equivalentes, mas sim por um deslocamento dos elementos de EF no cálculo.
Se o caso de imperfeição estiver atribuído a um caso de carga ou a uma combinação de cargas a ser calculada, o cálculo do caso de imperfeição é realizado automaticamente.
