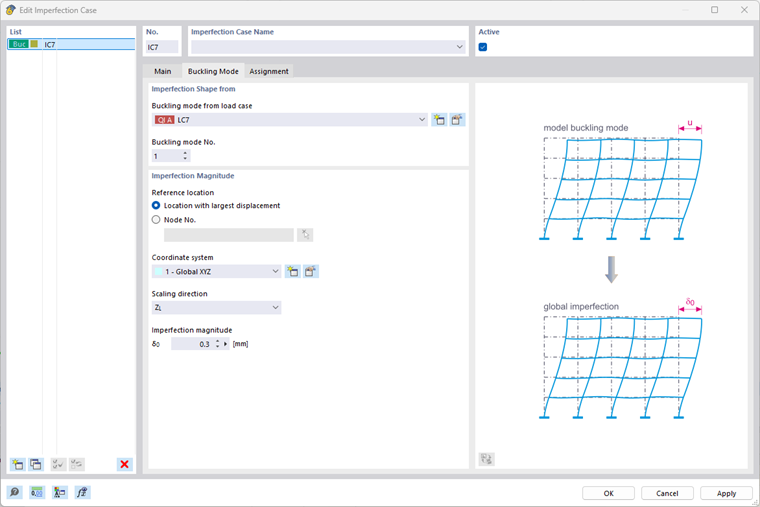

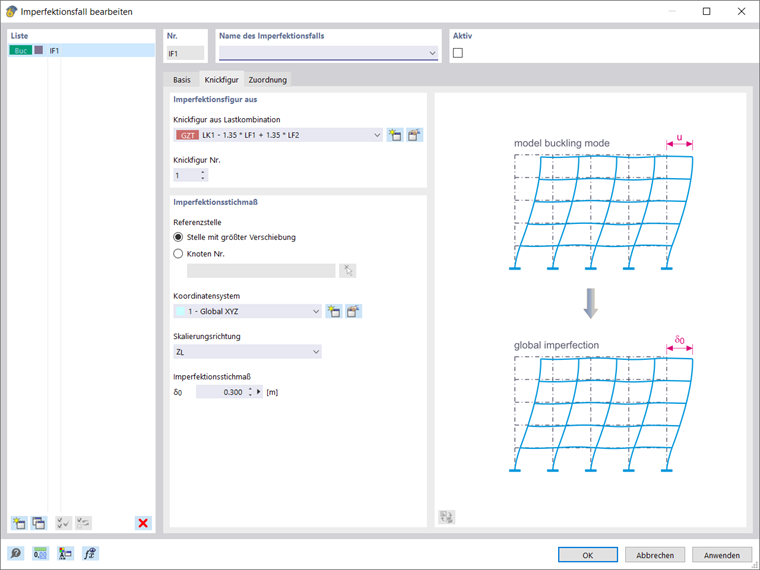

Selezionando il tipo di imperfezione 'Modalità di instabilità', è possibile calcolare una modalità di imperfezione basata su un'imperfezione creata con -rstab-9/additional -analyses/structures-stability stabilità della struttura
Deformata critica
Seleziona un caso di carico o una combinazione di carico come origine della forma modale. Per questo caso di carico o combinazione di carico, l'opzione ' deve calcolare il carico critico | Add-on Stabilità della struttura'. Il numero della forma modale è specificato anche in questa finestra di dialogo.

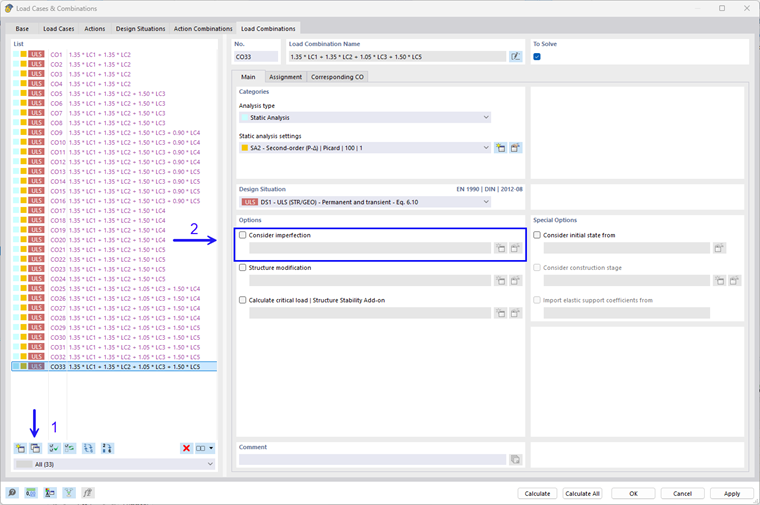

Se si desidera generare l'imperfezione dalla modalità di instabilità di una combinazione di carico, è necessario copiarla in anticipo e disattivare la considerazione delle imperfezioni. Quindi, selezionare la combinazione di carico copiata come base per l'imperfezione.
Entità dell'imperfezione
Quindi, selezionare un punto di riferimento e una direzione di ridimensionamento per il ridimensionamento della modalità di instabilità. La modalità di instabilità selezionata viene prima normalizzata, quindi tutti i componenti vengono ridimensionati in modo che il valore di deformazione specificato nella direzione selezionata sia raggiunto nel punto di riferimento.
Specificare il valore di deformazione per il ridimensionamento direttamente o utilizzando una formula. Utilizzando le formule, è possibile definire la dipendenza dalla lunghezza di un'asta.
Calcolo del caso di imperfezione
Dopo aver calcolato il caso di imperfezione, si ottengono gli spostamenti generalizzati della struttura considerata come un'imperfezione come risultato dellAnalisi statica'. Questo tipo di imperfezione non è preso in considerazione dai carichi equivalenti, ma da uno spostamento degli elementi EF nel calcolo.
Se il caso di imperfezione è assegnato a un caso di carico o a una combinazione di carico da calcolare, il calcolo del caso di imperfezione viene eseguito automaticamente.
