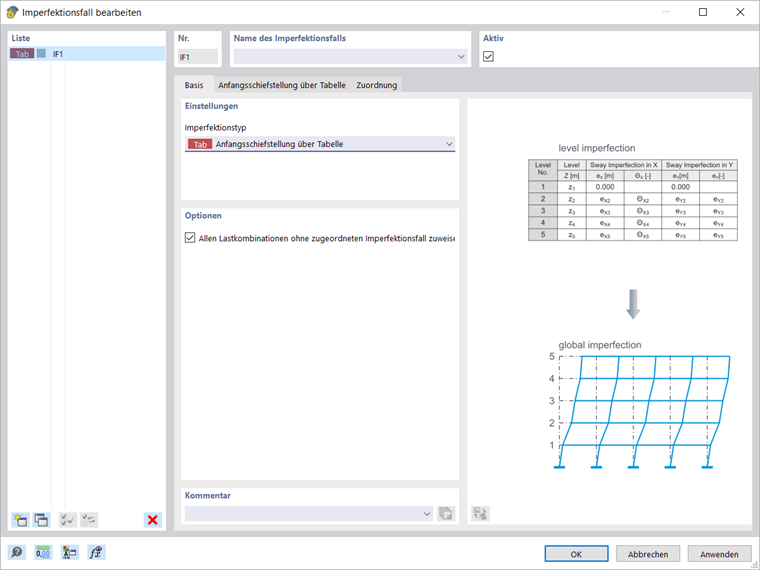

Il tipo di imperfezione 'Oscillazione iniziale tramite tabella' consente di definire gli intervalli di solaio e di specificare l'inclinazione per ciascuno di essi.

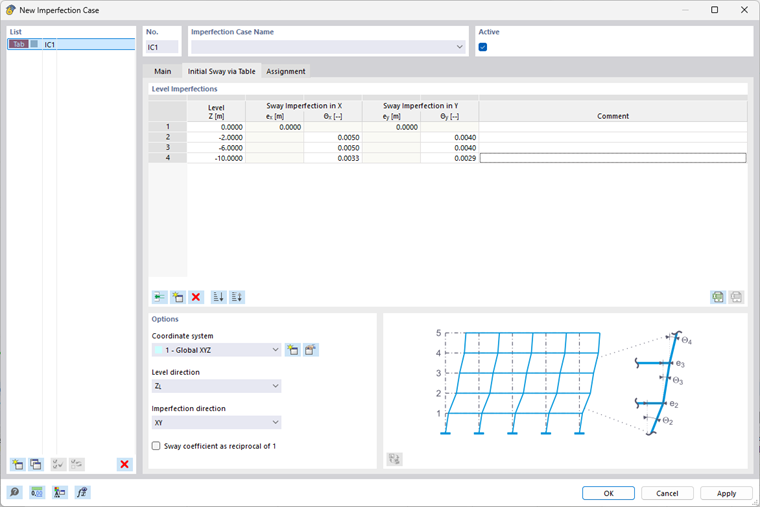

Definire gli intervalli di livello inserendo le ordinate nella tabella nella 'scheda Oscillazione iniziale tramite Tabella'. È possibile creare una nuova riga con il pulsante
nella parte inferiore della tabella e sopra
sopra la riga attualmente selezionata.

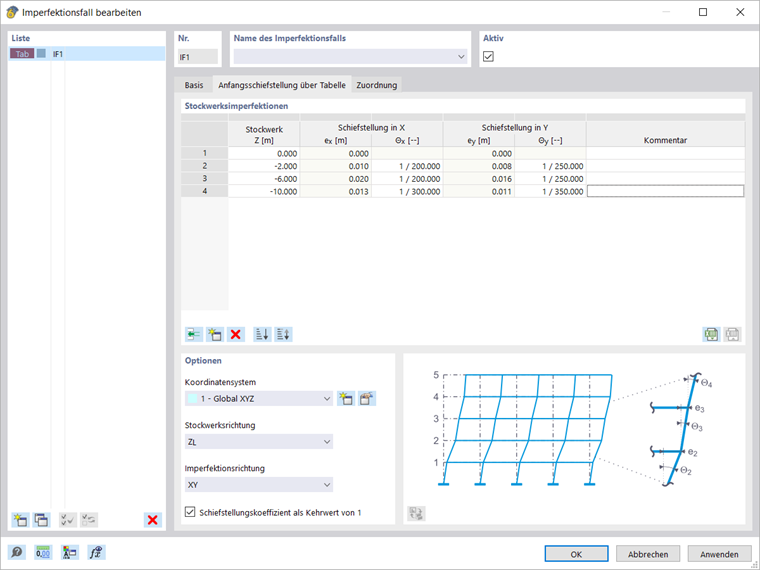

Inoltre, è possibile scegliere se applicare un'inclinazione in direzione X, in direzione Y o in entrambe le direzioni. La 'direzione del livello' specifica l'ordinata dei piani. Pertanto, sono possibili anche inclinazioni iniziali dirette verticalmente. Nella tabella, l'inclinazione è visualizzata come valore reciproco di 1 o in alternativa come numero decimale.
Calcolo del caso di imperfezione
Dopo aver calcolato il caso di imperfezione, il risultato è la deformazione che viene applicata come imperfezione. Questo tipo di imperfezione viene presa in considerazione spostando gli elementi EF nel calcolo.
