La definizione di irrigidimenti trasversali dell'asta consente di definire le condizioni al contorno per l'ingobbamento ω nel calcolo delle aste con 7 gradi di libertà. È possibile specificare direttamente la rigidezza della molla dell'ingobbamento in un certo punto o farla calcolare automaticamente per i tipi disponibili (vedere anche la sezione rigidezza risultante ).
Assegnazione all'asta o al set di aste

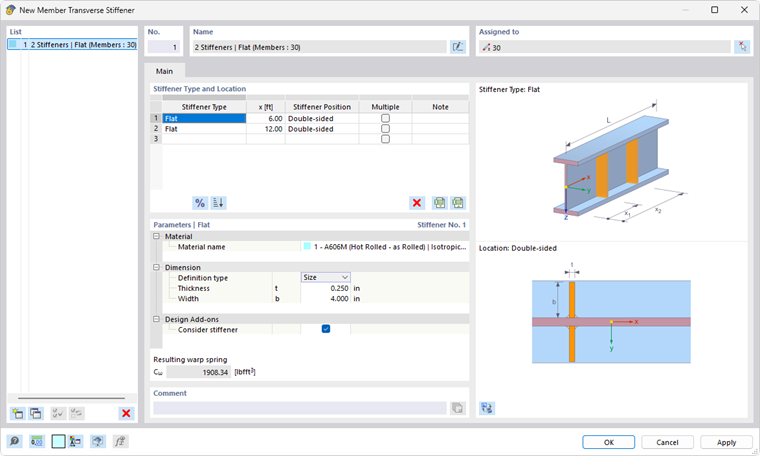

Gli irrigidimenti trasversali delle aste sono organizzati in RFEM e RSTAB come un "tipo per aste". Pertanto, è possibile assegnare gli irrigidimenti trasversali dell'asta a una o più aste utilizzando la finestra di dialogo Modifica asta, selezionandoli nella finestra di dialogo Irrigidimento trasversale dell'asta o tramite la tabella di input.
Inoltre, è possibile assegnare gli irrigidimenti trasversali dell'asta ad un set di aste. La posizione relativa dei tipi di irrigidimento si riferisce quindi alla lunghezza dell'intero set di aste. Notare che gli irrigidimenti trasversali di un'asta possono essere assegnati o a un'asta o a un set di aste sovraordinate.
Tipo di irrigidimento e posizione
Nella sezione Tipo di irrigidimento e posizione, specificare tutti i tipi di irrigidimento e le loro posizioni. Cliccare il pulsante
per passare dall'immissione assoluta e relativa della posizione. Cliccare il pulsante
per ordinare l'elenco in base alle posizioni.
Sono disponibili le seguenti tipologie:
- Irrigidimenti piani
- Piastre d'estremità all'inizio e alla fine dell'asta
- Sezioni del canale
- Sezioni angolari (collegamento di entrambe le gambe all'anima irrigidita)
- Collegamento delle colonne all'inizio e alla fine dell'asta
- Vincoli da ingobbamento
A seconda della sezione trasversale dell'asta, possono esserci delle restrizioni nell'assegnazione dei tipi. Per sezioni trasversali generali (ad esempio da RSECTION), sono consentiti solo irrigidimenti del tipo 'Molla di ordito'. Se viene assegnato un tipo di irrigidimento incompatibile, viene visualizzato un messaggio di avviso corrispondente.
Alcuni tipi di irrigidimento (come gli irrigidimenti piatti) richiedono l'immissione della posizione di irrigidimento (sinistra, destra o bifacciale). In questo caso, il lato sinistro significa il lato che si trova nella direzione y negativa.
Selezionare la casella di controllo "Multiplo" per aggiungere più irrigidimenti dello stesso tipo a una trave. Nei parametri, è ora possibile specificare il numero di irrigidimenti e la ricorrenza dell'offset.
Parametri
In questa sezione della finestra di dialogo, si definiscono le proprietà principali di ogni tipo di irrigidimento. Nella maggior parte dei casi, ciò richiede le informazioni sul materiale e sulle dimensioni dell'irrigidimento.
Se hai attivato anche uno degli add-on di verifica Verifica acciaio o Verifica alluminio , la casella di controllo 'nella verifica Considera add- il' disponibile. Per ulteriori informazioni su come considerare gli irrigidimenti trasversali nei add-on di verifica, vedere i capitoli corrispondenti dei manuali dei add-on:
- design/000111 irrigidimenti trasversali (verifica acciaio)
- design/000582 irrigidimenti trasversali (verifica alluminio)
molla di ingobbamento
La molla dell'ordito risultante viene calcolata automaticamente per ogni tipo di irrigidimento trasversale e la sezione trasversale attuale secondo i parametri inseriti. Il valore è visualizzato nell'area di dialogo inferiore, a condizione che ci sia un valore univoco per tutte le situazioni. Dall'altra parte, in questo campo vengono visualizzati i valori massimo e minimo (ad esempio, quando si utilizzano più aste con diverse altezze della sezione trasversale). Le formule di calcolo per i diversi tipi di irrigidimenti da ingobbamento si possono trovare nell'articolo tecnico Calcolo delle molle da ingobbamento da considerare nel analisi di instabilità torsionale per sezioni trasversali aperte.
Quando si specifica una molla dell'ingobbamento, la rigidezza inserita viene applicata al punto definito. È possibile utilizzare anche l'approccio a trazione rigida dell'arco.
Calcolo di aste con 6 gradi di libertà
Nel calcolo delle aste con 6 gradi di libertà, gli irrigidimenti trasversali dell'asta non hanno alcuna influenza sulla rigidezza del sistema. Tuttavia, puoi tenerne conto quando si progetta con gli add-on Verifica acciaio e Verifica alluminio selezionando la casella di controllo 'nel Aggiungi verifica -on Attiva' (vedere anche la sezione parametri parametri ).
