Definicja usztywnień poprzecznych pręta umożliwia zdefiniowanie warunków brzegowych dla deplanacji ω podczas obliczania prętów o 7 stopniach swobody. Sztywność skrępowania można określić bezpośrednio w określonym punkcie lub zlecić jej automatyczne obliczenie dla dostępnych typów (patrz również rozdział wynikowa-sztywność wynikająca z skrępowania ).
Przypisanie do pręta lub zbioru prętów
Poprzeczne usztywnienia pręta są ujęte w programach RFEM i RSTAB jako 'Typ dla prętów'. Przypisanie poprzecznych usztywnień pręta do jednego lub większej liczby prętów można zatem przeprowadzić za pomocą okna dialogowego Edytuj pręt, wyboru w oknie dialogowym Usztywnienie poprzeczne pręta lub za pomocą tabeli danych wejściowych.
Ponadto do zbioru prętów można przypisać usztywnienia poprzeczne. Względne położenie typów usztywnień jest wówczas powiązane z długością całego zbioru prętów. Należy zauważyć, że poprzeczne usztywnienia pręta można przypisać' albo do pręta lub do zbioru prętów wyższego poziomu.
Typ i położenie usztywnienia
W sekcji Typ i położenie usztywnienia należy określić wszystkie typy usztywnień i ich położenie. Za pomocą przycisku
można przełączać między wartościami bezwzględnymi i względnymi w celu wprowadzenia pozycji. Za pomocą przycisku
można posortować listę według pozycji.
Obecnie dostępne są następujące typy:
- Płaskie usztywnienia
- Blachy czołowe na początku i na końcu pręta
- Ceowniki
- Profile kątowe (połączenie obu ramion z usztywnionym środnikiem)
- Słupy połączone na początku i na końcu pręta
- Sprężyny deplanacyjne
W zależności od przekroju pręta mogą wystąpić ograniczenia w przypisaniu typów. Dla przekrojów ogólnych (np. z RSECTION) dozwolone są tylko usztywnienia typu 'Sprężyna skrępowana'. Jeżeli zostanie przypisany niezgodny typ usztywnienia, zostanie wyświetlony odpowiedni komunikat ostrzegawczy.
Niektóre typy usztywnień (takie jak usztywnienia płaskie) wymagają wprowadzenia położenia usztywnienia (lewa, prawa strona lub obie strony). Za lewą stronę uważa się stronę leżącą w ujemnym kierunku y.

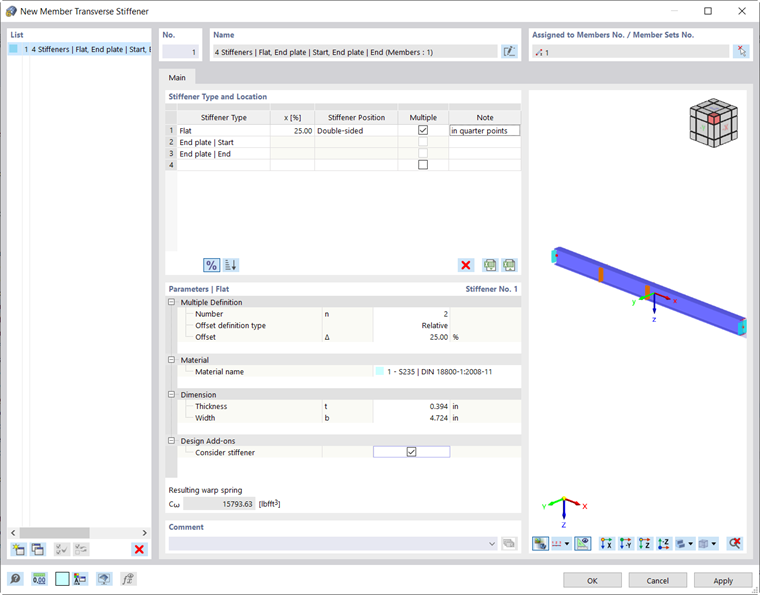

Aktywuj pole wyboru 'Wiele', aby dodać do belki więcej elementów usztywniających tego samego typu. W parametrach można teraz określić liczbę usztywnień i odstępy między powtarzającymi się usztywnieniami.
Parametry
W tej sekcji okna dialogowego można zdefiniować główne właściwości usztywnienia każdego typu. W większości przypadków wymaga to podania informacji o materiale i wymiarach elementu usztywniającego.
Jeżeli aktywowano również jeden z rozszerzeń projektowych wymiarowanie stalowe lub wymiarowanie aluminiowe , pole wyboru 'w projekcie na' dostępne. Więcej informacji na temat uwzględniania usztywnień poprzecznych w modułach wymiarowania można znaleźć w odpowiednich rozdziałach instrukcji rozszerzania:
- design/000111 usztywnienia dla prętów poprzecznych (wymiarowanie stali)
- usztywnienia dla prętów poprzecznych (wymiarowanie aluminium)
Sprężyna deplanacyjna
Sprężyna skrępowana jest automatycznie obliczana dla każdego typu usztywnienia poprzecznego i bieżącego przekroju zgodnie z wprowadzonymi parametrami. Wartość jest wyświetlana w dolnym obszarze okna dialogowego, o ile istnieje jednoznaczna wartość dla wszystkich sytuacji. W przeciwnym razie w tym polu wyświetlana jest maksymalna i minimalna wartość (np. w przypadku użycia kilku prętów o różnych wysokościach przekroju). Wzory do obliczeń dla różnych typów usztywnień skrępowanych można znaleźć w artykule technicznym analiza wyboczeniowa dla przekrojów otwartych.
Podczas określania sprężyny skręconej wprowadzona sztywność jest stosowana do zdefiniowanego punktu. Można również zastosować podejście rozciągania sztywnego łuku.
Obliczanie prętów o 6 stopniach swobody
Podczas obliczania prętów o 6 stopniach swobody usztywnienia poprzeczne pręta nie mają wpływu na sztywność układu. Można je jednak uwzględnić podczas projektowania z wykorzystaniem modułów dodatkowych Projektowanie konstrukcji stalowych i Wymiarowanie aluminium, zaznaczając pole wyboru 'w oknie dialogowym -on Aktywacja' (patrz również rozdział parametry parametrów ).
