La modellazione della struttura per il calcolo con 7 gradi di libertà viene eseguita utilizzando le aste in RFEM e RSTAB. Una spiegazione generale dell'oggetto si può trovare nel capitolo Aste del manuale di RFEM. Anche superfici e solidi possono esistere in un modello con Torsione da ingobbamento abilitata. Questi oggetti si comportano allo stesso modo come in un calcolo senza torsione di ingobbamento.
Calcolo di aste con 7 gradi di libertà
Le aste del tipo 'Trave' sono calcolate automaticamente con 7 gradi di libertà dopo l'attivazione dell'add-on Torsione da ingobbamento se è stata assegnata una sezione trasversale con rigidezza da ingobbamento attivata. Dopo il calcolo, verranno visualizzati i risultati aggiuntivi per queste aste.
Calcolo di aste con 6 gradi di libertà
Se a un'asta del tipo 'Trave' viene assegnata una sezione trasversale per la quale la rigidezza da ingobbamento è disattivata, anche questa asta sarà calcolata solo con 6 gradi di libertà. L'opzione per disattivare la rigidezza da ingobbamento è descritta anche nel capitolo Sezioni trasversali.
Tutte le aste di un altro tipo di asta sono sempre calcolate con 6 gradi di libertà. Questa restrizione del tipo di asta si applica indipendentemente dall'opzione selezionata per attivare la rigidezza da ingobbamento nella sezione trasversale.
condizioni al contorno
Le condizioni al contorno dei 6 gradi di libertà ux, uy, uz, φx, φy e φz sono definite definendo vincoli esterni dei nodi.

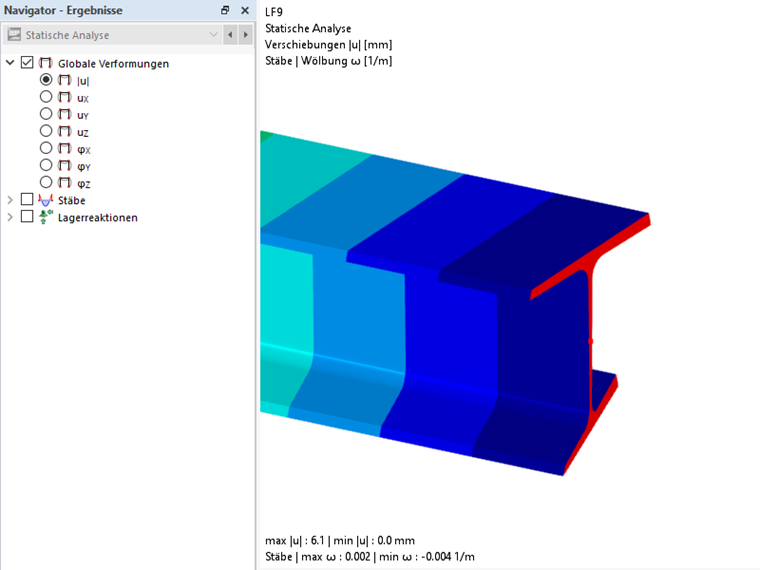

Si presume che l'ingobbamento alle estremità dell'asta non sia ostruito per impostazione predefinita. Utilizzare Irrigidimenti trasversali delle aste per definire le molle d'ingobbamento alle estremità dell'asta. Questi possono anche essere usati per rappresentare un vincolo curvo.
Cuscinetti per aste può essere utilizzato anche per definire le condizioni al contorno.

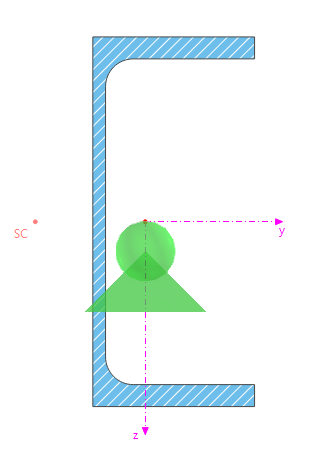

Va notato che nel caso del calcolo con 7 gradi di libertà, tutti i vincoli esterni sono applicati nel baricentro della sezione trasversale. Un momento torcente aggiuntivo può risultare a seconda della posizione del centro di taglio della sezione trasversale utilizzata per l'asta. Nel caso di un calcolo con 6 gradi di libertà, il vincolo esterno degli spostamenti trasversali uy e uz dell'asta viene sempre eseguito nel centro di taglio. Lo stesso si applica al collegamento di componenti adiacenti, questo è spiegato nella sezione Punto di collegamento ai componenti adiacenti.
Condizioni transitorie
Come per il calcolo con 6 gradi di libertà, si presume che il collegamento delle aste in un nodo comune sia rigido. Gli spostamenti generalizzati e le rotazioni sono quindi le stesse a tutte le estremità delle aste che si incontrano nel nodo. Definisci i vincoli interni delle aste per specificare le condizioni di transizione dei 6 gradi di libertà ux, uy, uz, φx, φy e φz e per deviare da un collegamento rigido. Oltre alla definizione dei valori della molla, sono possibili anche non linearità. La funzione dei cerniere terminali delle aste è descritta nel capitolo cerniere terminali delle aste del manuale di RFEM.

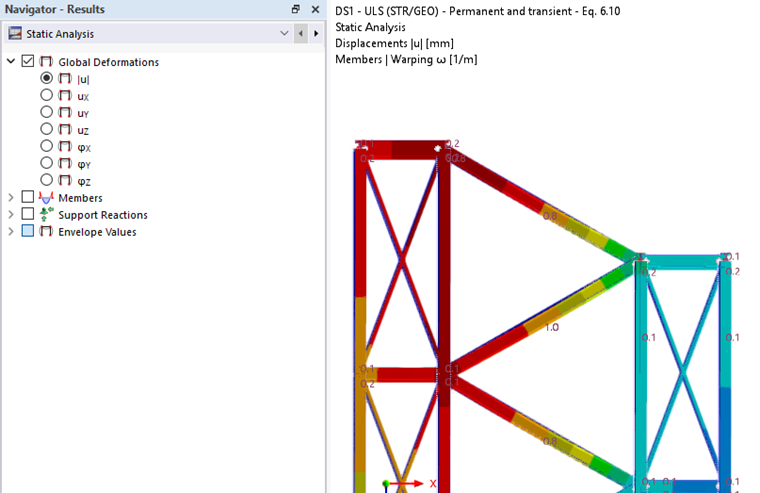

Si presume che l'ingobbamento alle estremità dell'asta non sia ostruito per impostazione predefinita. Il bimomento e l'ingobbamento non vengono quindi trasferiti alle aste adiacenti. Una continuità dell'ingobbamento e del bimomento può essere raggiunta modellando aste indivise o definendo set di aste. È possibile trovare ulteriori informazioni al riguardo nel capitolo Set di aste.
Punto di collegamento ai componenti adiacenti
Se altri oggetti sono collegati a un'asta da calcolare con 7 gradi di libertà, si presume che il punto di collegamento sia sempre nel baricentro. I carichi di taglio da un componente adiacente o da un vincolo esterno generano così un momento torcente aggiuntivo dipendente dalla posizione del centro di taglio.
Quando si calcolano le aste con 6 gradi di libertà, tuttavia, le forze di taglio delle altre componenti vengono introdotte al centro di taglio. In entrambi i casi, le forze normali dagli altri componenti sono trasferite nel baricentro.

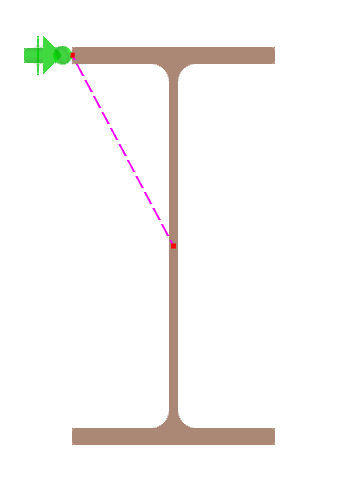

Se il collegamento deve essere eseguito in un punto diverso, è possibile modellare il collegamento con aste rigide o utilizzare le eccentricità dell'asta.
