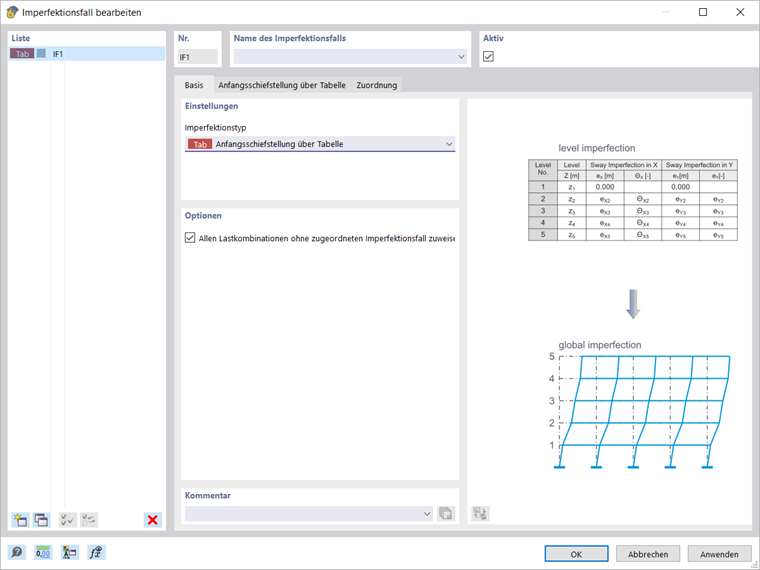

Der Imperfektionstyp 'Anfangsschiefstellung über Tabelle' bietet die Möglichkeit, Stockwerksbereiche zu definieren und für diese jeweils eine Schiefstellung vorzugeben.

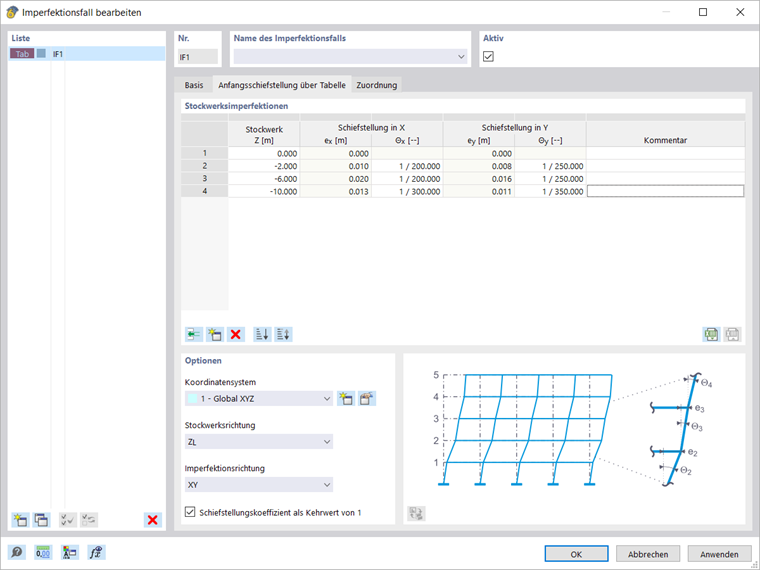

Legen Sie die Stockwerksbereiche fest, indem Sie die Ordinaten in die Tabelle im Register 'Anfangsschiefstellung über Tabelle' eintragen. Sie können eine neue Zeile über die Schaltfläche
am unteren Ende der Tabelle und über
oberhalb der gerade ausgewählten Zeile einfügen.
Weiterhin haben Sie die Wahl, ob eine Schiefstellung für die X-Richtung, Y-Richtung oder für beide Richtungen angesetzt werden sollen. Die 'Stockwerksrichtung' gibt die Ordinate der Stockwerke vor. Damit sind auch vertikal gerichtete Anfangsschiefstellungen möglich. In der Tabelle wird die Schiefstellung als Kehrwert von 1 oder alternativ als Dezimalzahl dargestellt.
Berechnung des Imperfektionsfalls
Nach Berechnung des Imperfektionsfalls erhalten Sie als Ergebnis die Verformung, die als Imperfektion aufgebracht wird. Diese Art der Imperfektion wird über eine Verschiebung der FE-Elemente in der Berechnung berücksichtigt.
