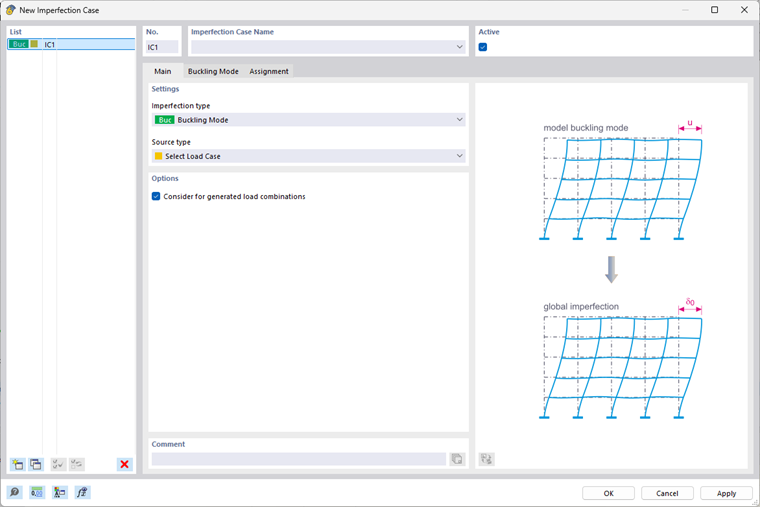

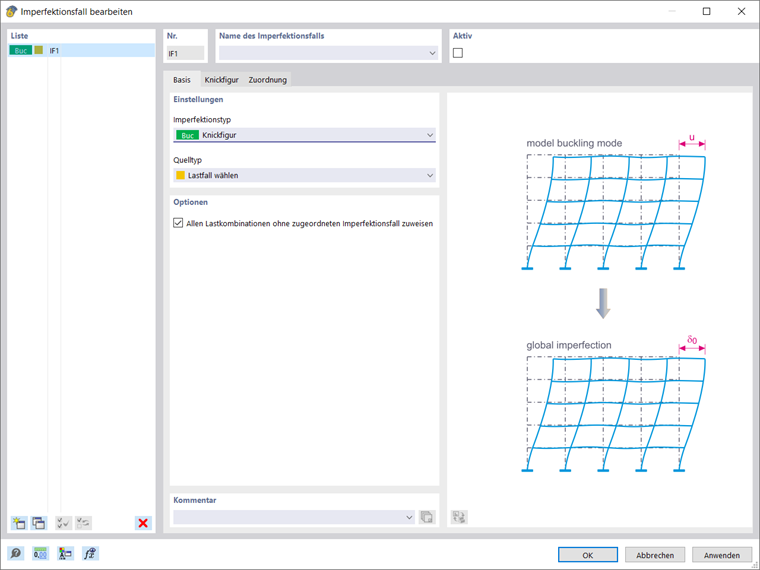

Выбрав тип несовершенства 'Форма потери устойчивости', вы можете рассчитать форму несовершенства на основе несовершенства, созданного с помощью -rstab-9/dopolnitelnye -raschet/konstruktsii-ustojchivost устойчивость конструкции
Режим потери устойчивости

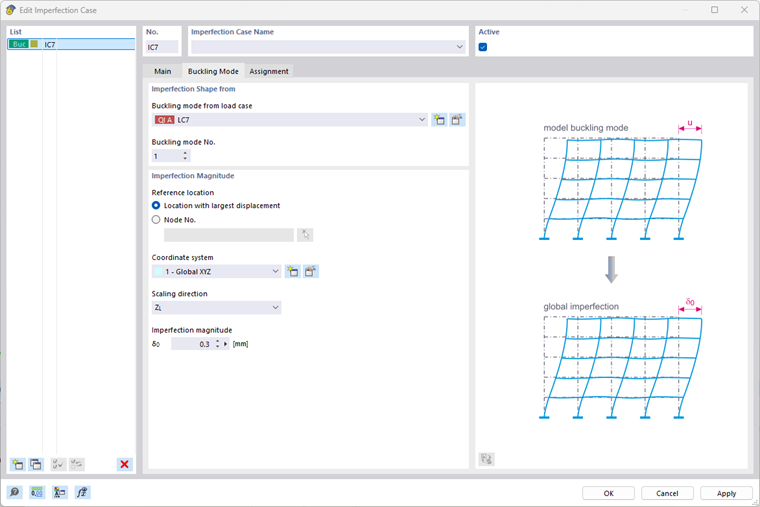

Выбрать загружение или сочетание нагрузок в качестве источника собственной формы. Для этого загружения или сочетания нагрузок опция ' должна рассчитать критическую нагрузку | Аддон Устойчивость конструкции'. В данном диалоговом окне также определяется номер собственной формы.
Если вы хотите создать несовершенство из формы потери устойчивости сочетания нагрузок, необходимо заранее скопировать его и деактивировать учет несовершенств. Затем выберите скопированное сочетание нагрузок в качестве основы для несовершенства.
Величина несовершенства

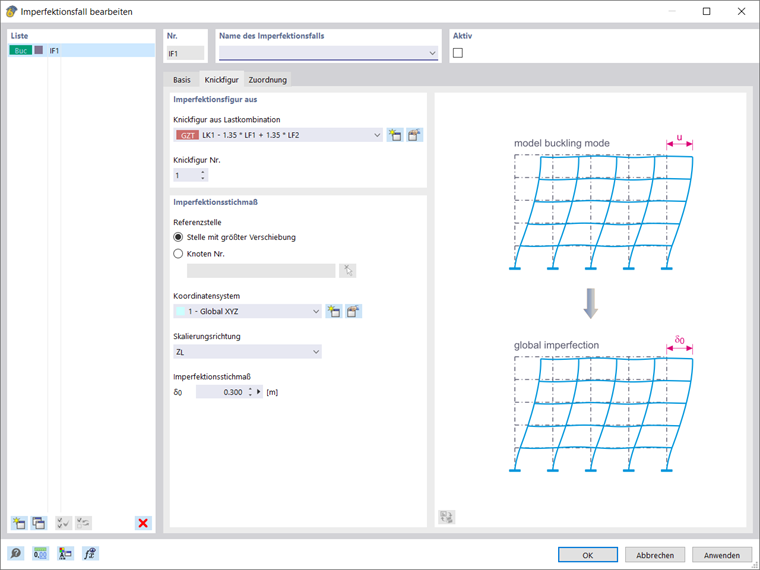

Затем выберите точку-ориентир и направление масштабирования для масштабирования формы потери устойчивости. Выбранная форма потери устойчивости сначала нормализуется, затем все компоненты масштабируются так, чтобы в точке-ориентире было достигнуто заданное значение деформации в выбранном направлении.
Укажите значение деформации для масштабирования непосредственно или с помощью формулы. С помощью формул можно задать зависимость от длины стержня.
Вычисление случая несовершенства
После расчета случая несовершенства в результате 'статического расчета' будут получены масштабированные деформации конструкции, рассматриваемые как несовершенство. Этот тип несовершенства учитывается в расчете не как эквивалентные нагрузки, а как перемещения конечных элементов.
Если случай несовершенства придан загружению или сочетанию нагрузок, которое необходимо рассчитать, то расчет случая несовершенства выполняется автоматически.
