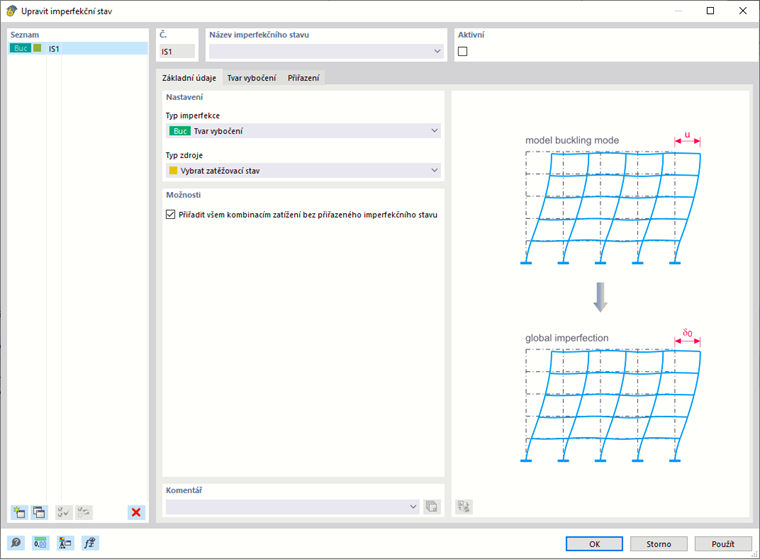

Výběrem typu imperfekce 'Typ vybočení' lze vypočítat tvar imperfekce na základě imperfekce vytvořené pomocí -rstab-9/additional -analyses/structures-stability stabilita konstrukce
Tvar vybočení

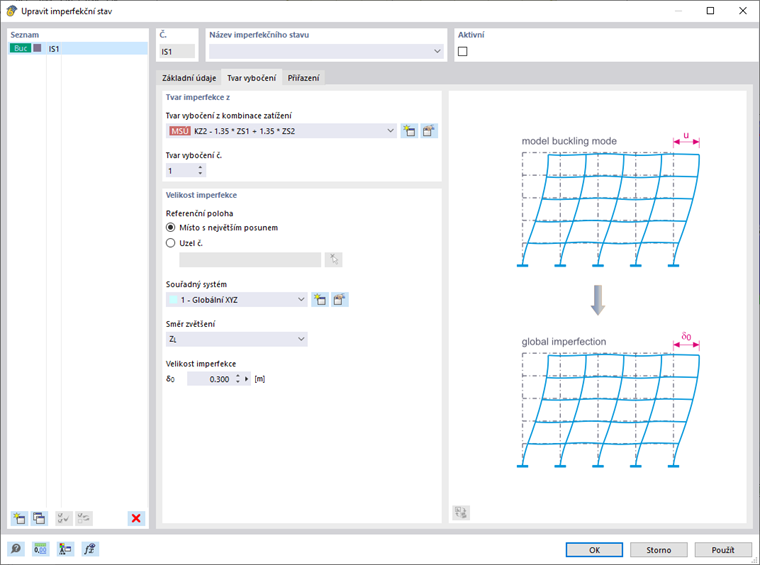

Vyberte zatěžovací stav nebo kombinaci zatížení jako zdroj vlastního tvaru. Pro tento zatěžovací stav nebo kombinaci zatížení musí volba ' vypočítat kritické zatížení | addonu Stabilita konstrukce'. V tomto dialogu se také zadává číslo vlastního tvaru.
Pokud chceme vygenerovat imperfekci z tvaru vybočení kombinace zatížení, je třeba ji předem zkopírovat a deaktivovat zohlednění imperfekcí. Poté vyberte zkopírovanou kombinaci zatížení jako základ pro imperfekci.
Velikost imperfekce
Poté vyberte referenční bod a směr změny velikosti pro tvar vybočení. Vybraný tvar vybočení se nejdříve normalizuje a poté se všechny komponenty upraví tak, aby v referenčním bodě bylo dosaženo zadané hodnoty deformace ve vybraném směru.
Hodnotu deformace pro změnu měřítka zadejte přímo nebo pomocí vzorce. Pomocí vzorců lze definovat závislost na délce prutu.
Výpočet imperfekčního stavu
Po výpočtu imperfekčního stavu se na základě 'statické analýzy' získají zmenšené deformace konstrukce, které se považují za imperfekce. Tento typ imperfekce se při výpočtu nezohledňuje pomocí náhradních zatížení, ale pomocí posunu konečných prvků.
Pokud je imperfekční stav přiřazen zatěžovacímu stavu nebo počítané kombinaci zatížení, výpočet imperfekčního stavu proběhne automaticky.
