Imperfekce prutu

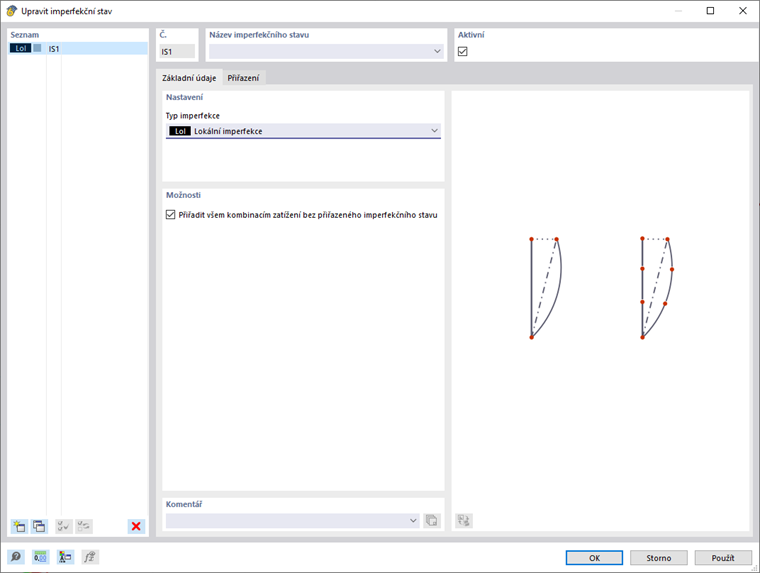

V imperfekčním stavu typu 'Lokální imperfekce' lze vytvořit jednoduché imperfekce pro prut nebo sadu prutů. Použijte k tomu objekt Imperfekce prutů , který vytvoříte pomocí tlačítka [Vybrat] Imperfection - Prut v panelu nástrojů.

Kromě absolutního nebo relativního zadání sklonu a počátečního prohnutí máte k dispozici další možnosti zadání pro různé návrhové normy. Další informace najdete v manuálu k programu RFEM v kapitole Imperfekce prutů.
Imperfekce sad prutů odpovídají funkčně imperfekcím prutů, ale vztahují se k sadě prutů.

Výpočet

Při výpočtu jsou zatížení vyplývající z tvaru imperfekce reprezentována náhradními zatíženími. Vodorovné náhradní zatížení pro naklonění a počáteční prohnutí se vypočítá z tlakové síly v prutu. U prvků namáhaných v tahu se imperfekce nezohledňuje a neuvažují se žádné náhradní síly.

Při výpočtu se 7 stupni volnosti se u počátečního zakřivení zohledňuje také přídavný krouticí moment od příčného zatížení.

Vnitřní síly se zprůměrují na jeden konečný prvek. Pokud není průběh vnitřních sil konstantní, je třeba dbát na dostatečně jemné dělení KP.

Informace

Imperfekce prutů jsou v modelu zohledněny pomocí náhradních zatížení. V uzlech sítě KP nedochází k žádnému posunu.

Pokud požadujete posun uzlů sítě konečných prvků nebo definujete určitý tvar jako tvar imperfekce, jsou zmenšený tvar vybočení a imperfekce z důvodu statické deformace k dispozici jako další typy imperfekcí. } jsou k dispozici.

Použití

Tip

Imperfekce prutů jsou vhodné pro libovolný počet prutů nebo sad prutů. Je ovšem třeba odhadnout, jak bude vypadat nejnepříznivější deformace.

Imperfekce prutu se vždy vztahuje na délku celého prutu. Proto je třeba pruty rozdělit pro vícehřídelový imperfekční tvar.
