O diálogo para os apoios de nó corresponde ao diálogo para o cálculo com 6 graus de liberdade, mesmo quando utiliza o módulo Warping Torsion (7 graus de liberdade). No capítulo apoios nodais do manual do RFEM, é descrita a entrada dos apoios nodais. Não é possível definir um apoio para a empenamento.
Condições de fronteira para os 6 graus de liberdade
Ao definir apoios nodais, especifica as condições de fronteira dos 6 graus de liberdade ux, uy, uz, φx, φy e φz num nó. Além da definição dos valores das molas, também são possíveis não linearidades.

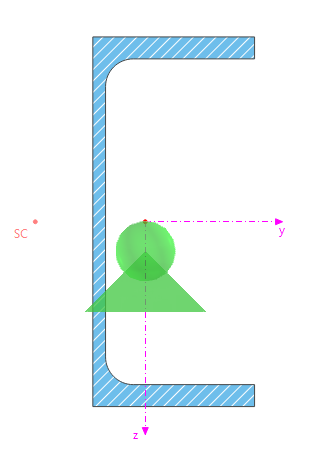

No caso do cálculo com sete graus de liberdade, são assumidos apoios nodais no centro de gravidade da secção. Dependendo da posição do centro de corte da secção utilizada para a barra, pode resultar um momento de torção adicional. No caso de um cálculo com 6 graus de liberdade, o apoio dos deslocamentos transversais uy e uz da barra é sempre realizado no centro de corte.
Condições de fronteira para empenamento
A empenamento nas extremidades da barra é assumido como desobstruído por defeito. Utilize Reforços transversais de barra para definir molas de urdume nas extremidades da barra. Estes também podem ser utilizados para representar uma chumaceira curvada.
