El diálogo para los apoyos en nudos se corresponde con el diálogo para el cálculo con 6 grados de libertad, incluso cuando se utiliza el complemento Alabeo por torsión (7 grados de libertad). En el capítulo Apoyos en nudos del manual de RFEM, se describe la entrada de los apoyos en nudos. No es posible definir un apoyo para el alabeo.
Condiciones de contorno para los 6 grados de libertad
Al definir los apoyos en nudos, especifica las condiciones de contorno de los 6 grados de libertadux, uy,uz,φx,φyyφz en un nudo. Además de la definición de los valores elásticos, también son posibles las no linealidades.

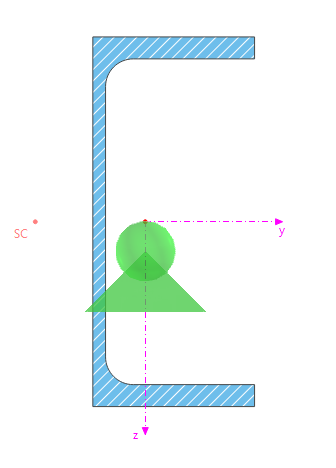

En el caso del cálculo con 7 grados de libertad, se asumen apoyos en nudos en el centro de gravedad de la sección. Dependiendo de la posición del centro de cortante de la sección utilizada para la barra, puede resultar un momento torsor adicional. En el caso de un cálculo con 6 grados de libertad, el apoyo de los desplazamientos transversales uy y uz de la barra siempre se realiza en el centro de cortante.
Condiciones de contorno para alabeo
Se asume que el alabeo en los extremos de la barra no está obstruido de forma predeterminada. Utilice Rigidizadores transversales de barras para definir muelles de urdimbre en extremos de barra. Estos también se pueden usar para representar un comportamiento curvo.
