荷载工况/结果组合

在 RFEM 和 RSTAB 的用户界面中输入六个自由度的荷载进行计算。 您可以通过荷载工况管理不同作用产生的荷载,并将它们与荷载组合进行组合。 RFEM 手册的以下章节及其子章节概述了基本功能:

除非本手册中另有说明,否则在使用翘曲扭转模块(7 个自由度)时,RFEM 6 手册中描述的荷载功能同样适用。 RFEM 和 RSTAB 中提供的所有荷载类型和荷载向导都可以与该模块结合使用,没有任何限制。 目前尚未计划添加其他荷载类型,例如双弯矩。

荷载作用点子章节中,您可以找到关于不同荷载类型下的荷载偏心和荷载作用点的信息。

几何非线性计算中的荷载特性

在进行几何非线性计算时(二阶理论或三阶理论),在施加荷载时将考虑有限元网络点的旋转。 杆件扭转会导致荷载产生额外的偏心。

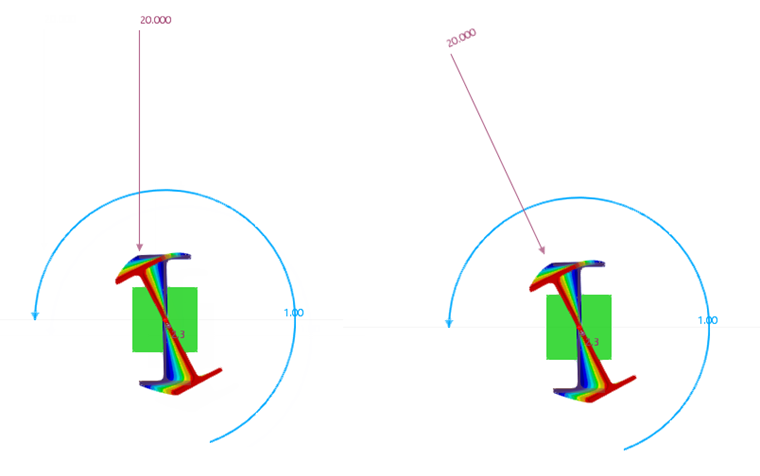

使用 RSTAB 计算时,通常保留荷载的有效方向。 这也称为保守荷载法。 例如在'局部 z' 中定义的杆件荷载也会在局部坐标系沿原始方向旋转时作用。

在 RFEM 中根据定义的方向进行区分: 参照全局坐标系的荷载继续作用在这个不变的全局坐标系上(保守荷载法)。 与局部坐标系相关的荷载作用在局部坐标系的更新方向上(跟随荷载)。
