杆件剪切板

要考虑杆件应力蒙皮的名义刚度，可以将其分配给 杆件支座。 本章介绍杆件应力蒙皮的输入选项。

定义类型

列表里有以下各种类型的应力蒙皮可供选择：

• {%32.0#压型钢板梯形压型钢板]]
• [[]]#Bracing 支撑]]
• [[]]#Trapezoidal sheeting_Bracing Trapezoidal sheeting and bracing]]
• [[]]#S-prov 定义 S-prov]]

对话框 '杆剪切场', 标签 '基础'

压型钢板

在确定压型钢板的抗剪蒙皮刚度时，需要输入以下信息：

• 压型钢板名称
• 紧固件布置
• 应力蒙皮长度
• 梁长
• 梁间距

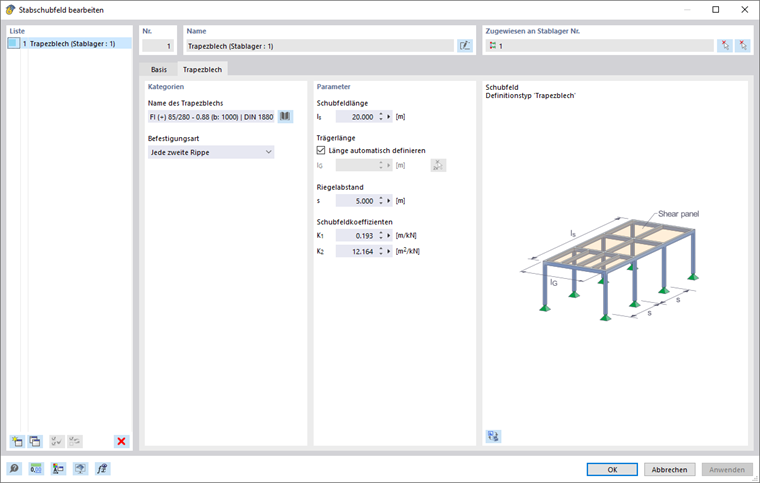

'杆件子域'对话框，“梯形板”选项卡

压型钢板库中可以选择压型钢板库中的 按钮（见图{%！6 截面库 – 梯形钢板]]）。 选择压型钢板后，受力蒙皮中的系数 K1 和 K2 会自动获得。 也可以根据需要进行更改。

梯形截面的紧固件布置会影响梁的剪切刚度。 如果只在每隔两根肋骨位置固定压型钢板，那么所使用的抗剪刚度就要减小5倍。

可以手动输入应力蒙皮长度和梁间距。 或者，您可以在 "测量" 功能中使用 是编辑按钮。 最后，您可以在工作窗口中选择两个捕捉点，以捕捉它们之间的距离。

梁长度是从杆件或杆件集中自动采用的。 如果要手动指定梁的长度，请取消激活“自动定义长度”复选框。

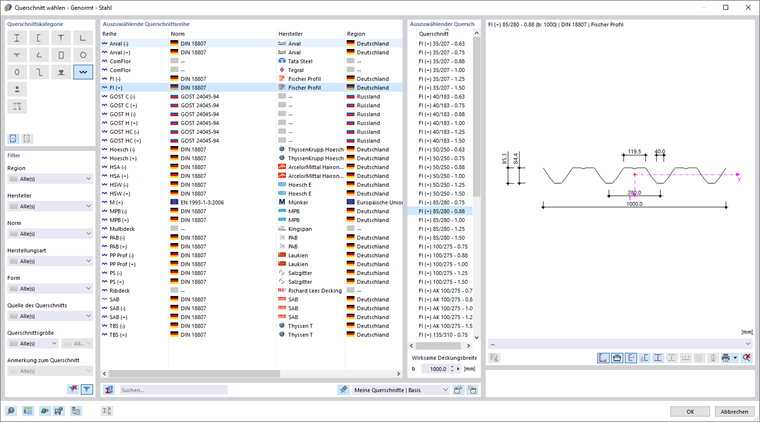

梯形板截面库

支撑

在确定支撑的剪切蒙皮刚度时，需要以下信息：

• 材料名称
• 对角线 – 截面名称
• 杆件 – 截面名称
• 应力蒙皮长度
• 梁长
• 梁间距
• 杆件距离
• 支撑编号

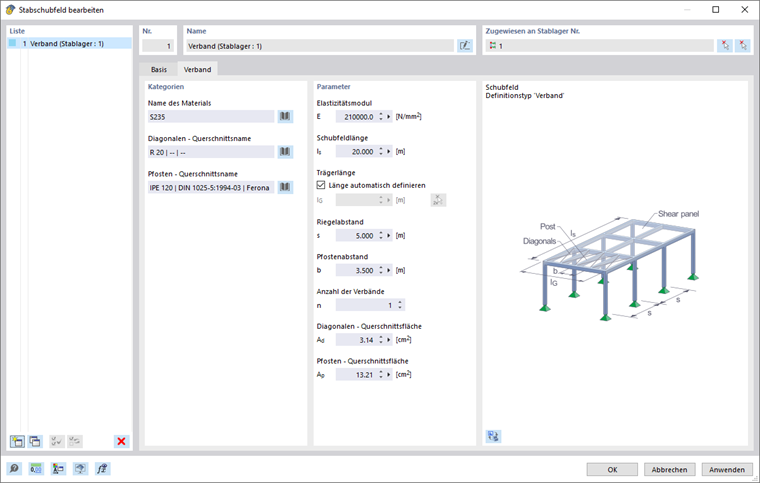

'杆件域'对话框，'联合'选项卡

您可以通过点击 按钮（见图 材料库）。 弹性模量会自动取自所选材料。 但是，您也可以手动定义。

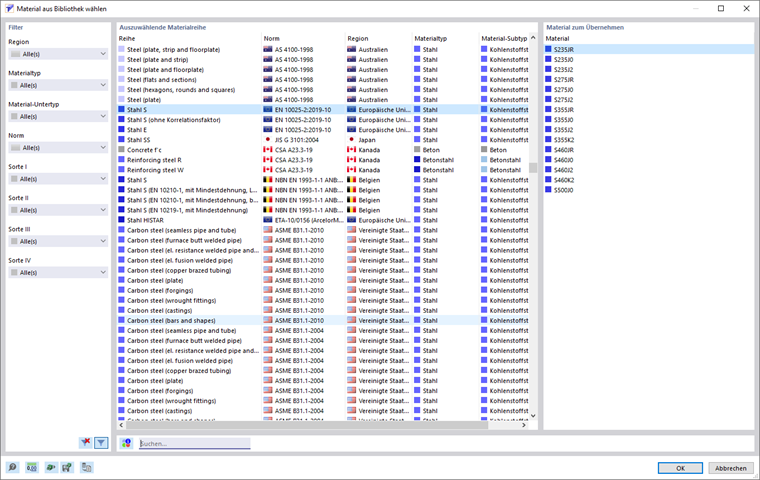

对话框 ' 从库中选择材料 '

要定义斜腹杆和立柱的截面面积，最简单的方法是使用截面库中的截面库中的 是编辑按钮。 程序会自动采用截面面积。 用户可以直接输入该值。

可以手动输入应力蒙皮的长度以及梁和柱的间距。 或者，您可以在 "测量" 功能中使用 是编辑按钮。 最后，您可以在工作窗口中选择两个捕捉点，以捕捉它们之间的距离。

梁长度是从杆件或杆件集中自动采用的。 如果要手动指定梁的长度，请取消激活“自动定义长度”复选框。

此外，还需要输入屋面支撑编号。

压型钢板和支撑

当应力蒙皮类型为“压型钢板和支撑”时，剪力板将被视为应力蒙皮。

为了确定应力蒙皮刚度，需要以下信息：

• 材料名称
• 压型钢板名称
• 紧固件布置
• 对角线 – 截面名称
• 杆件 – 截面名称
• 应力蒙皮长度
• 梁长
• 梁间距
• 杆件距离
• 支撑编号

“杆件子域”对话框，“梯形板和支撑”选项卡

对参数的说明可以参看 {%！

定义 S-prov

用户也可以手动指定应力蒙皮的刚度。 为此，需要以下信息：

• 应力蒙皮刚度
• 梁长

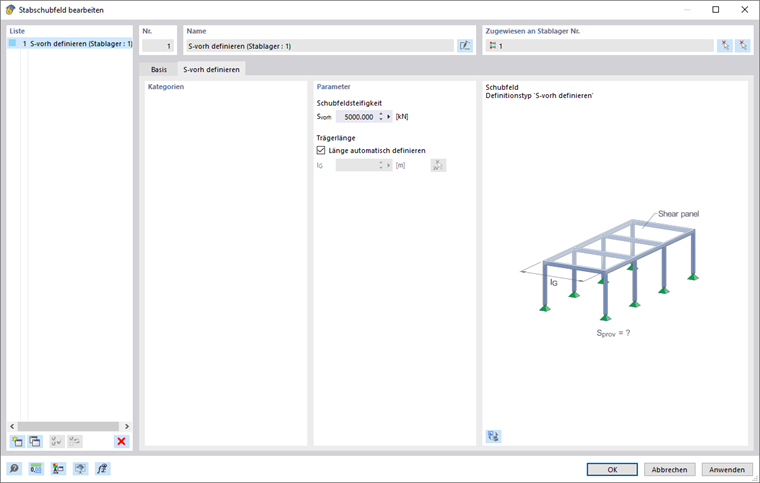

'杆件子域'对话框，'定义现有的 S'选项卡

梁长度是从杆件或杆件集中自动采用的。 如果要手动指定梁的长度，请取消激活“自动定义长度”复选框。
