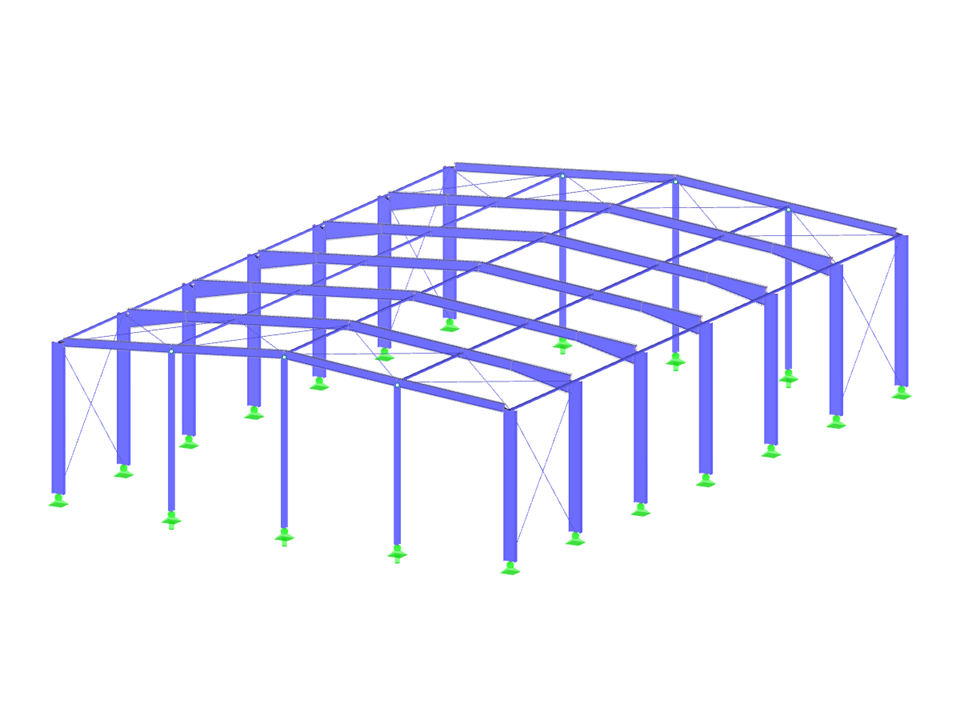

Capannone in acciaio
  • Descrizione
  • Recensioni (0)

Il modello dimostra la registrazione parametrica delle sezioni laminate di un capannone in acciaio. Illustra la flessibile regolazione dei parametri delle sezioni per la simulazione di elementi in acciaio variabili. La visualizzazione 3D rappresentata mostra in modo preciso i profili portanti e i loro dettagli geometrici. L'esempio spiega l'uso pratico dei parametri nel software per l'ottimizzazione delle strutture in acciaio. La rappresentazione tecnica supporta gli ingegneri nell'analisi e nel dimensionamento dei profili in acciaio.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Capannone in acciaio Profilo laminato parametrico

Numero di nodi 65
Numero di linee 112
Numero di aste 112
Numero di casi di carico 16
Nr. di combinazioni di carico 328
Nr. di combinazioni di risultati 2
Peso totale 19,204 t
Dimensioni (metriche) 20.587 x 30.587 x 7.169 m
Dimensioni (imperiali) 67.54 x 100.35 x 23.52 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
