Este modelo se utilizó para explicar la parametrización de secciones laminadas.

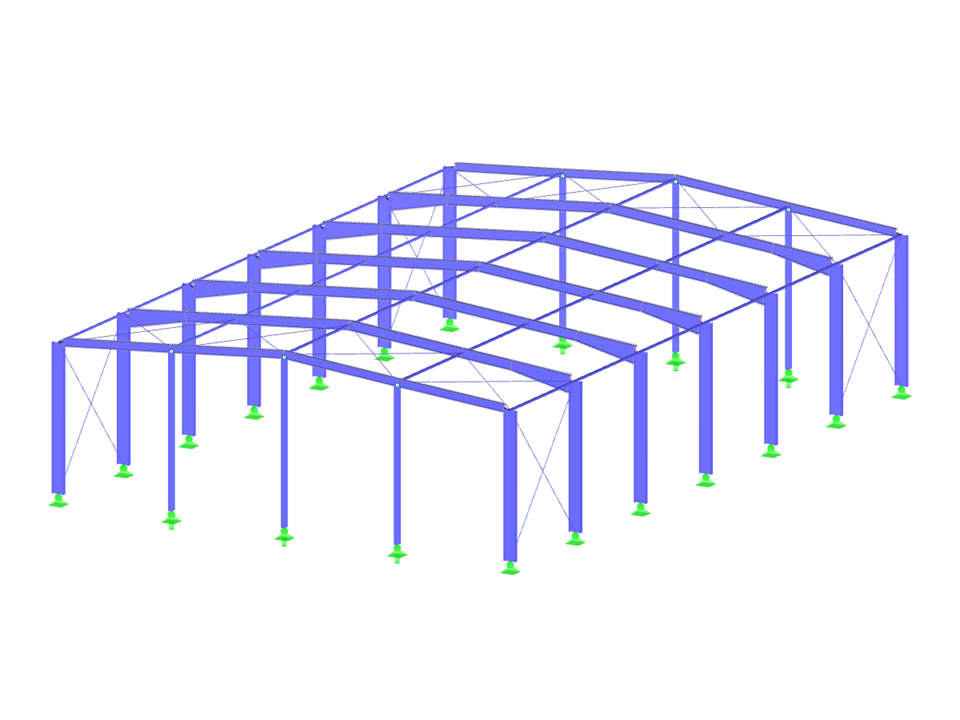

Nave de acero
Número de nudos | 65 |
Número de líneas | 112 |
Número de barras | 112 |
Número de casos de carga | 16 |
Número de combinaciones de carga | 328 |
Número de combinaciones de resultados | 2 |
Peso completo | 19.204 t |
Dimensiones (métricas) | 20,587 x 30,587 x 7,169 m |
Dimensiones (imperiales) | 67.54 x 100.35 x 23.52 feet |
Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
