Este modelo foi utilizado para explicar a parametrização das secções laminadas.

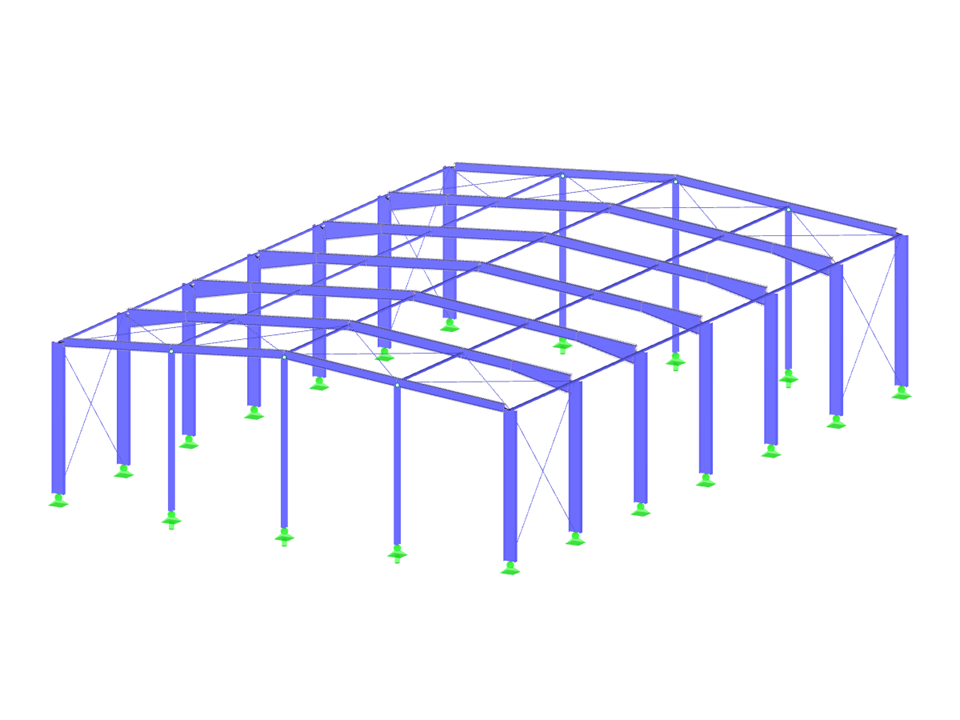

Pavilhão de aço
Número de nós | 65 |
Número de linhas | 112 |
Número de barras | 112 |
Número de casos de carga | 16 |
Número de combinações de cargas | 328 |
Número de combinações de resultados | 2 |
Peso total | 19,204 t |
Dimensões (métricas) | 20,587 x 30,587 x 7,169 m |
Dimensões (imperial) | 67.54 x 100.35 x 23.52 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
